Назначение кнопок и разъёмов монитора

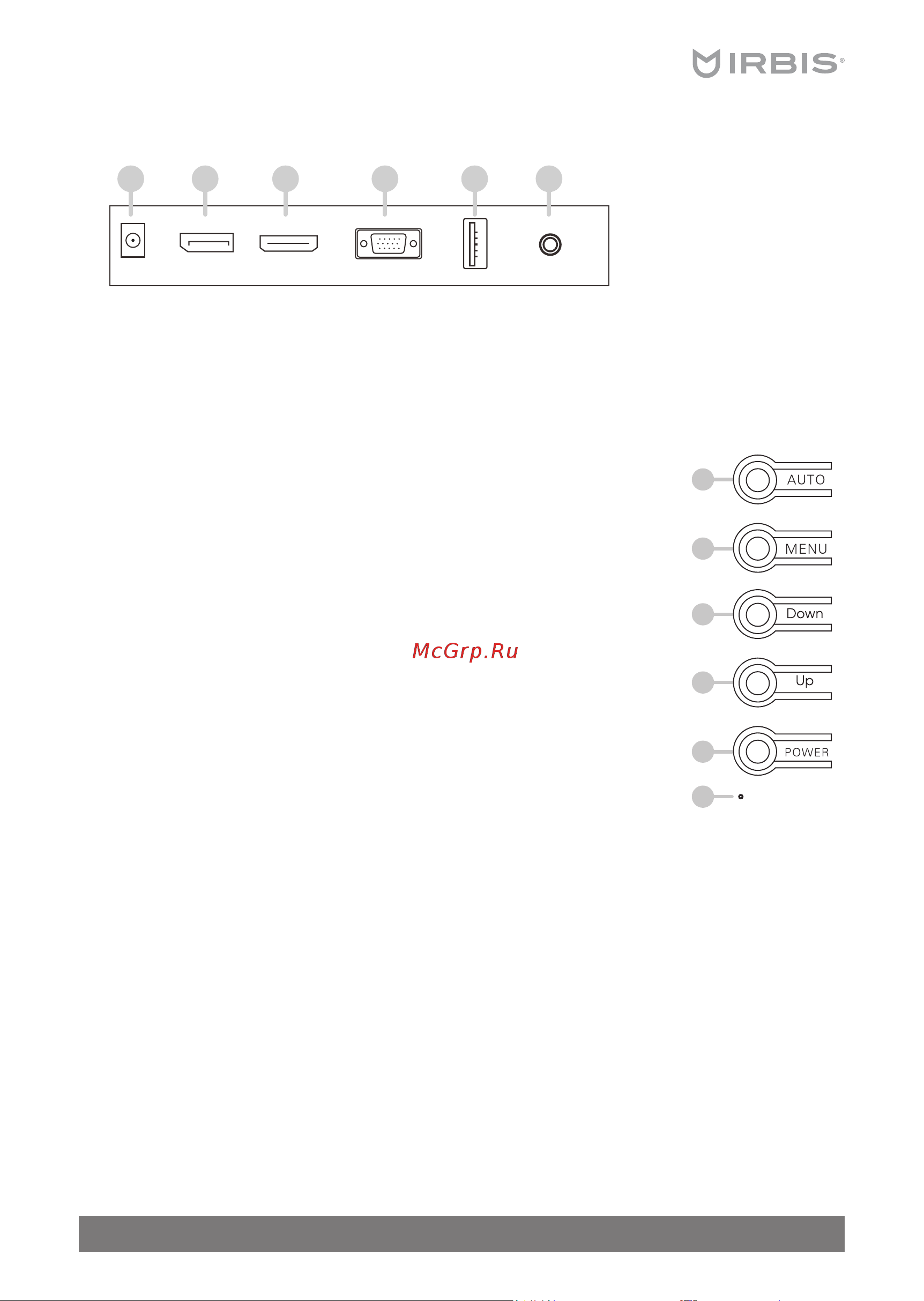

Панель разъёмов

1 2 3 4 5 6

1 – разъём питания DC;

2 – разъём DP (DisplayPort) - цифровой интерфейс для подключения монитора;

3 – разъём HDMI - мультимедийный интерфейс высокой чёткости для подключения

цифрового сигнала от компьютера;

4 – разъём VGA для подключения аналогового сигнала от компьютера;

5 – порт USB;

6 – аудиовыход.

Панель кнопок

1 - AUTO: кнопка автоподстройки.

Используется для автоматической настройки уровней яркости и

контраста, а также для выхода из меню или для возврата к преды

дущему меню.

2 - MENU: кнопка вызова экранного меню.

Используется для отображения экранного меню, перехода к дру

гим подменю.

3 - DOWN: кнопка для перемещения по меню вниз и для измене

ния настроек в меню.

4 - UP: кнопка для перемещения по меню вверх и для изменения

настроек в меню.

Кнопки 3, 4 используются для навигации по меню, настройки

уровней громкости, яркости и контраста и т.д.

5 - POWER: кнопка включения/выключения питания.

6 - световой индикатор.

Подключение монитора к ПК

Внимание! Перед подключением убедитесь, что компьютер и монитор выключены!

Монитор можно подключить к ПК, используя разъёмы:

- разъём DP (DisplayPort);

- разъём HDMI;

- разъём VGA.

Для подключения выполните следующие действия:

1. Установите монитор на ровной твёрдой и устойчивой поверхности.

2. Подключите один конец кабеля к соответствующему выходному разъёму компьютера,

другой конец кабеля – к соответствующему входному разъёму монитора.

Примечание. Кабель VGA в комплект поставки не входит.

3. Подключите кабель питания адаптера к разъёму питания монитора.

4. Подключите сетевой адаптер к розетке электросети.

5. Включите питание монитора, нажав кнопку включения/выключения на задней панели.
