Назначение кнопок и разъёмов монитора

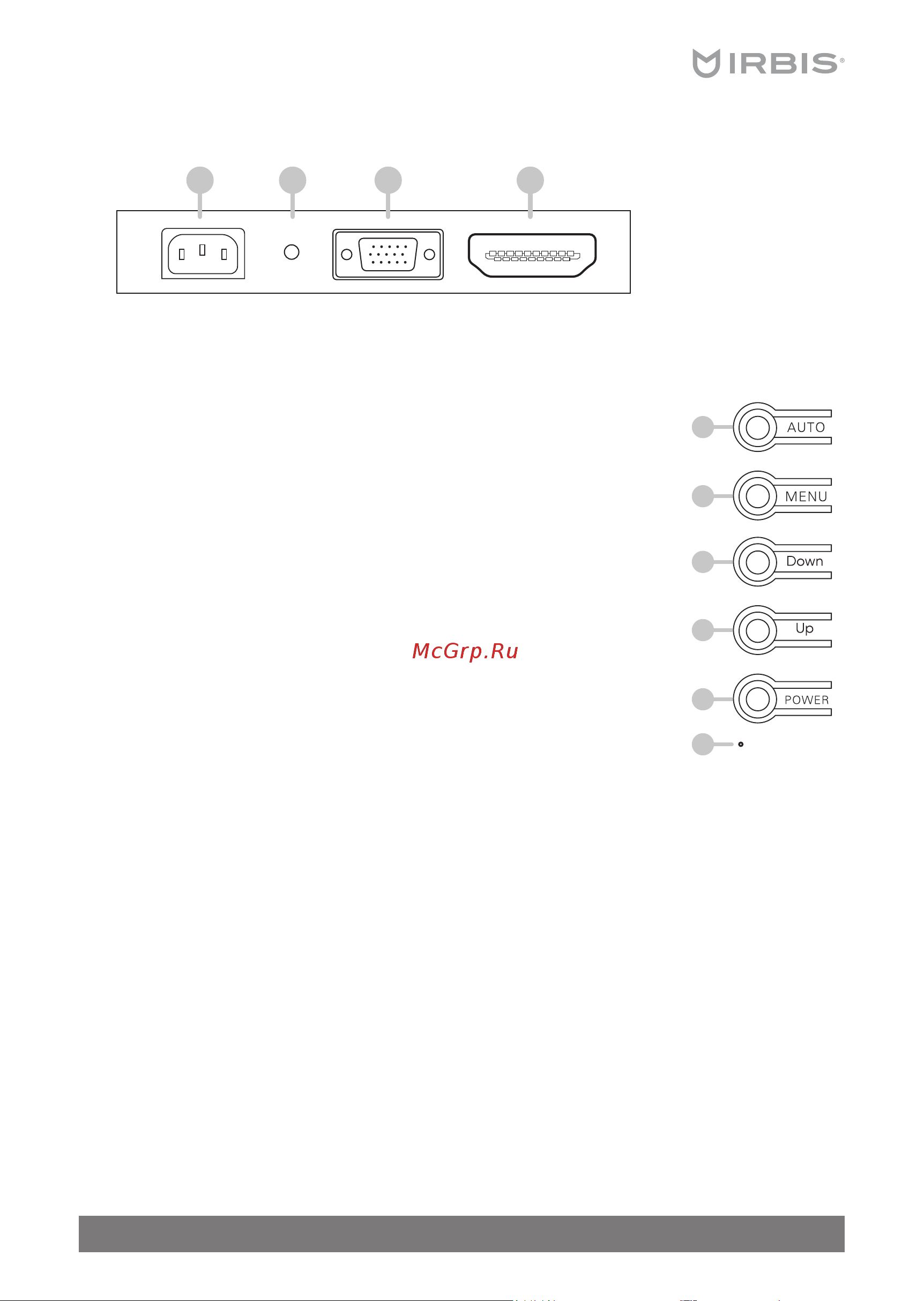

Панель разъёмов

1 2 3 4

1 – разъём питания AC;

2 – аудиовыход;

3 – разъём VGA для подключения аналогового сигнала от компьютера;

4 – разъём HDMI для подключения цифрового сигнала от компьютера.

Панель кнопок

1 - AUTO: кнопка автоподстройки.

Используется для автоматической настройки уровней яркости и

контраста, а также для выхода из меню или для возврата к преды

дущему меню.

2 - MENU: кнопка вызова экранного меню.

Используется для отображения экранного меню, перехода к дру

гим подменю.

3 - DOWN: кнопка для перемещения по меню вниз и для измене

ния настроек в меню.

4 - UP: кнопка для перемещения по меню вверх и для изменения

настроек в меню.

Кнопки 3, 4 используются для навигации по меню, настройки

уровней громкости, яркости и контраста и т.д.

5 - POWER: кнопка включения/выключения питания.

6 - световой индикатор.

Подключение монитора к ПК

Внимание! Перед подключением убедитесь, что компьютер и монитор выключены!

1. Установите монитор на ровной твёрдой и устойчивой поверхности.

2. Подключите один конец кабеля HDMI, входящего в комплект поставки, к соответствую

щему выходному разъёму компьютера, другой конец кабеля – к соответствующему вход-

ному разъёму монитора.

Также возможно выполнить подключение с помощью кабеля VGA. Данный кабель в

комплект поставки не входит.

3. Подсоедините кабель питания к разъёму питания монитора.

4. Подключите вилку кабеля питания к розетке электросети.

5. Включите питание монитора, нажав кнопку включения/выключения на задней панели.

Световой индикатор

В рабочем режиме на панели кнопок горит синий индикатор, показывающий, что пита-

ние включено, а также указывающий на то, что в монитор поступает сигнал от компьютера.

В случае отсутствия сигнала световой индикатор будет мигать красным цветом.
