Руководство по эксплуатации 5
www.irbis-digital.ru

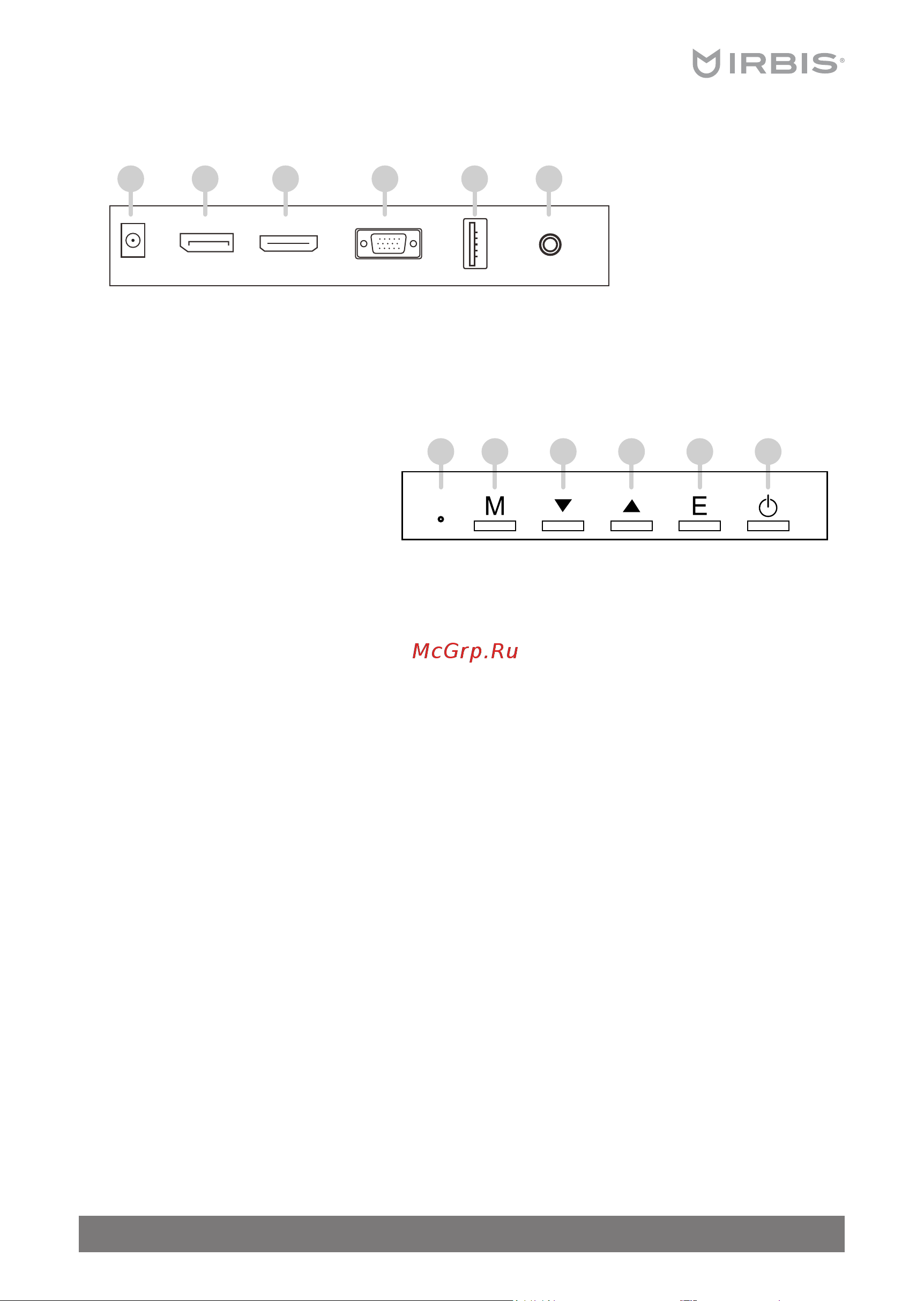

Назначение кнопок и разъёмов монитора
Панель разъёмов
1 2 3 4 5 6
1 – разъём питания DC;
2 – разъём DP (DisplayPort) - цифровой интерфейс для подключения монитора;
3 – разъём HDMI - мультимедийный интерфейс высокой чёткости для подключения
цифрового сигнала от компьютера;
4 – разъём VGA для подключения аналогового сигнала от компьютера;
5 – порт USB;
6 – аудиовыход.
Панель кнопок
1 - световой индикатор;
2 - MENU: кнопка вызова экран
-
ного меню.
Используется для отображе
-
ния экранного меню, перехода к другим подменю.
3 - DOWN: кнопка для перемещения по меню вниз и для изменения настроек в меню.
4 - UP: кнопка для перемещения по меню вверх и для изменения настроек в меню.
Кнопки 3, 4 используются для навигации по меню, настройки уровней громкости,
яркости и контраста и т.д.
5 - EXIT: кнопка автоподстройки , выбор источника сигнала, выход из меню.
Используется для автоматической настройки уровней яркости и контраста, выбора
источника сигнала, а также для выхода из меню или для возврата к предыдущему меню.
6 - POWER: кнопка включения/выключения питания.
Подключение монитора к ПК
Внимание! Перед подключением убедитесь, что компьютер и монитор выключены!
Монитор можно подключить к ПК, используя разъёмы:
- разъём DP (DisplayPort);
- разъём HDMI;
- разъём VGA.
Для подключения выполните следующие действия:
1. Установите монитор на ровной твёрдой и устойчивой поверхности.
2. Подключите один конец кабеля к соответствующему выходному разъёму компьютера,
другой конец кабеля – к соответствующему входному разъёму монитора.
Примечание. Кабель VGA в комплект поставки не входит.
3. Подключите кабель питания адаптера к разъёму питания монитора.
4. Подключите сетевой адаптер к розетке электросети.
5. Включите питание монитора, нажав кнопку включения/выключения на нижней панели.
Световой индикатор
В рабочем режиме на панели кнопок горит зеленый индикатор, показывающий, что пита-
ние включено, а также указывающий на то, что в монитор поступает сигнал от компьютера.
В случае отсутствия сигнала световой индикатор будет гореть красным цветом.
2 3 4 5 61
