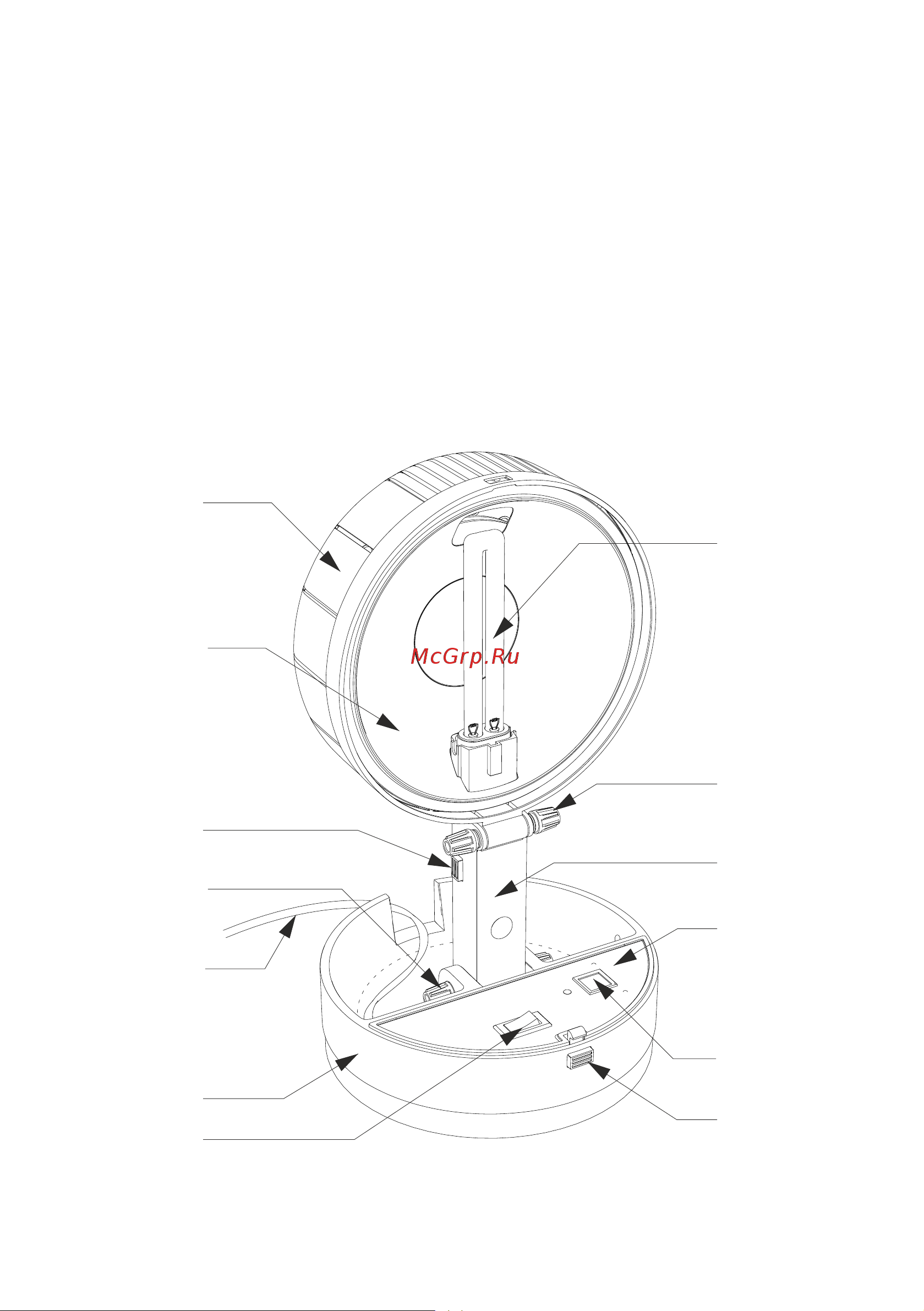

Рисунок 1. Общая конструкция ОВУ-12 и его узлы.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Облучатель ОВУ-12 представляет собой переносной складной прибор (см. рис. 1), состоящий из корпуса (1)

и основания (2), соединённых стойкой (3) с помощью шарниров с зажимами (4). В корпусе размещены:

отражатель (5), бактерицидная УФ лампа (6), служащая источником ультрафиолетового излучения. В

основании (2) размещены: панель (7), рокерный переключатель (8) («Вкл» и «Выкл» ) и таймер (9) установки

времени облучения с автоматическим отключением, защёлки (10) и (11) для открывания и подъёма корпуса

(1).

5.2. Корпус (1) с помощью зажимов (4) поворачивается вокруг двух осей и надежно устанавливается в любом

желаемом положении для выполнения облучения.

5.3. Подключение ОВУ-12 к сети осуществляется посредством шнура сетевого питания (12).

5.4. Часть элементов ОВУ-12 размещены в корпусе (1) облучателя на монтажной плате.

5.5. Принцип работы ОВУ-12 заключается в непосредственном облучении поверхностей и воздуха в

помещении коротковолновым УФ-C излучением, создаваемым лампой низкого давления, установленной

перед отражателем.

1. Корпус, 2. Основание, 3. Стойка, 4. Шарниры с зажимами, 5. Отражатель, 6. УФ-С лампа, 7. Панель, 8. Сетевой

рокерный выключатель, 9. Цифровой таймер, 10. Защелка корпуса, 11. Защелка стойки, 12. Сетевой шнур.
