Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в самом конце сборки.

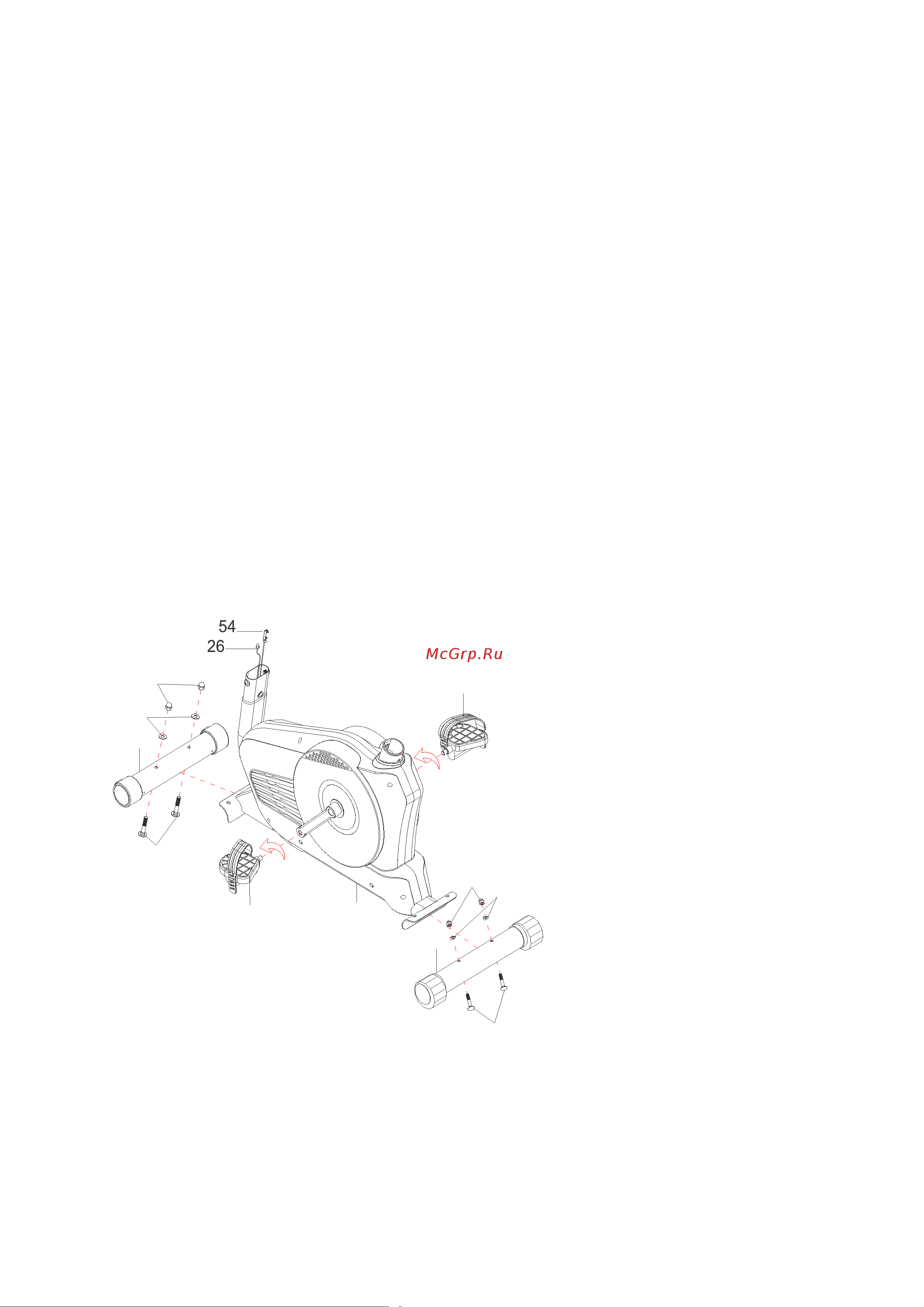

Шаг 1

Крепление передней/задней опоры и правой/левой педалей

Расположите переднюю опору (6) перед основной рамой (1) и закрепите болтами.

Зафиксируйте переднюю опору (6) на основной раме (1) с помощью 2 гаек М8 (34), 2

болтов M8x65 (35), 2 шайб Ø8 (36). Затяните болты. Расположите заднюю опору (4)

перед основной рамой (1) и закрепите болты. Зафиксируйте заднюю опору (4) на

основной раме (1) с помощью 2 гаек (34), 2 болтов M10x56 (35), 2 шайб Ø10 (36).

Затяните болты.

Крепление педалей

Обратите внимание, что шатуны, педали, ремешки педалей имеют отметки: «R» -

правая, «L» - левая. Закрепите левую педаль (20) на левом шатуне, повернув педаль

против часовой стрелки. Закрепите ось педали ключом. Закрепите правую педаль (21)

на правом шатуне, повернув педаль почасовой стрелке. Закрепите ось педали ключом.
