5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Основными узлами бетоносмесителя являются барабан смеситель-

ный (поз. 1 + поз. 10), траверса, рама поз. 2, механизм опрокидывания (ма-

ховик) поз. 3 и фиксации барабана поз. 8, рамка нижняя поз. 4, стойка поз. 5,

электропривод поз. 6 и колеса поз. 9 (см. рис.1).

5.2. Смесительный барабан установлен на оси траверсы и вращается от-

носительно нее в подшипниках качения, установленных внутри барабана.

Снаружи смесительного барабана закреплен зубчатый венец, внутри уста-

новлены две лопасти поз. 7, осуществляющие перемешивание смеси (см. рис. 1).

Траверса бетоносмесителя закреплена на раме, которая одновременно

соединена с рамкой нижней поз. 4, с установленными на ней колесами поз. 9

и стойкой поз. 5 (см. рис. 1).

Привод вращения барабана осуществляется от электродвигателя.

Ведущая шестерня зубчатой передачи и ведомый шкив поликлиновой пере-

дачи смонтированы на одном валу, который вращается в подшипниках качения.

Поворот положения смесительного барабана в процессе работы осущест-

вляется вручную с помощью маховика поз. 3 и устанавливается в необходи-

мом положении фиксатором поз. 8 (см. рис. 1).

Пуск бетоносмесителя осуществляется выключателем установленным на

крышке электропривода.

Смеситель по типу защиты от поражения электрическим то-

ком относится к классу II. Класс II будет сохранен, если при ре-

монтах будут использованы оригинальные запчасти от про-

изводителя бетоносмесителя, а расстояния между деталями

электропривода не будут изменены.

ВНИМАНИЕ!

Во избежание преждевременной поломки деталей электропри-

вода запрещается включение привода без его предваритель-

ной установки на бетоносмеситель.

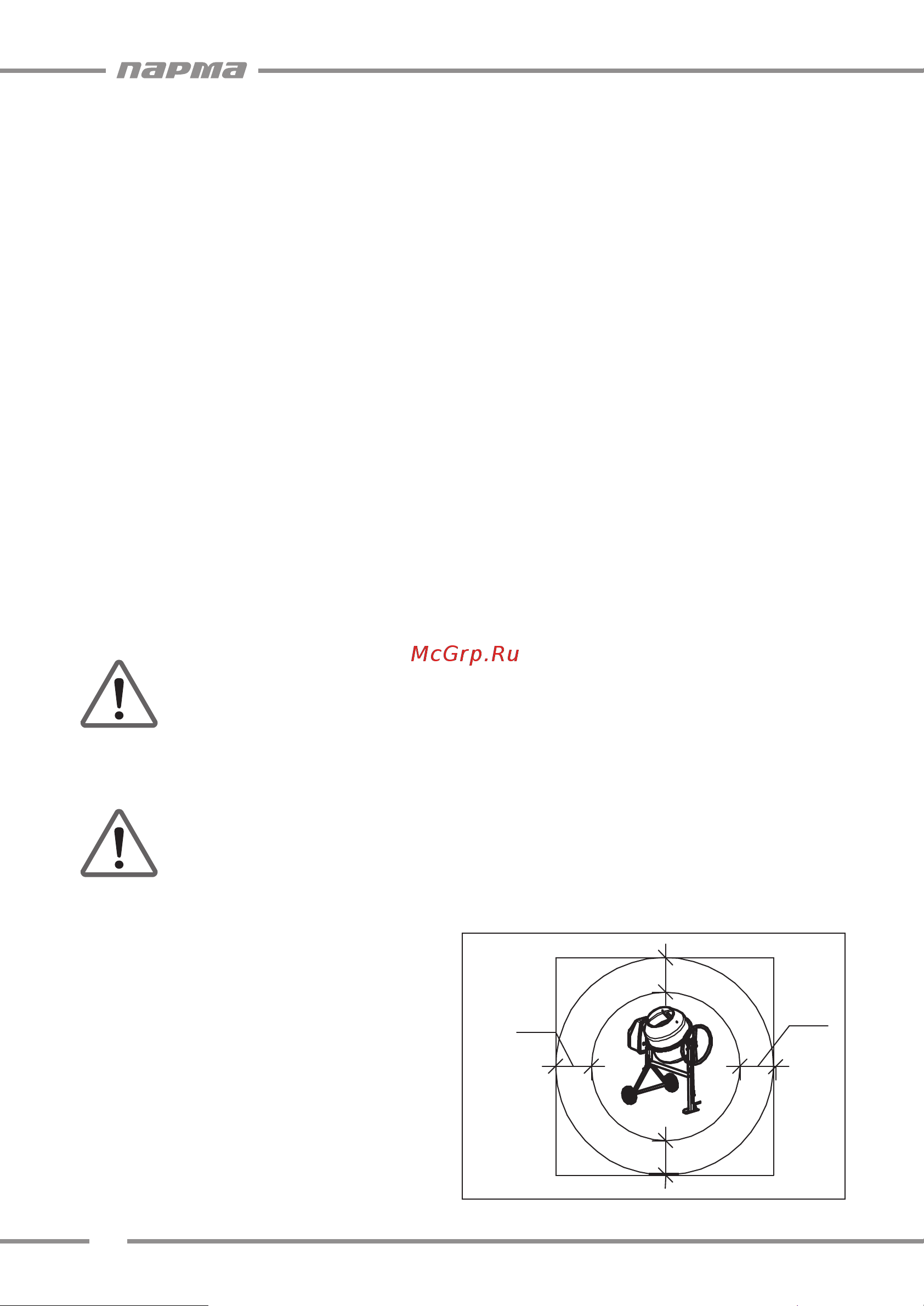

5.3. При установке бетонос-

месителя на строительной пло-

щадке необходимо выдерживать

минимальные расстояния рабо-

чей площадки, обеспечивающие

безопасную и производительную

работу (рис.2). Категорически за-

прещается загромождать рабо-

чую площадку.

1 м

Рис. 2
