Carbon Fitness E407 [13/22] Шаг 5
![Carbon Fitness E407 [13/22] Шаг 5](/views2/2039274/page13/bgd.png)
14

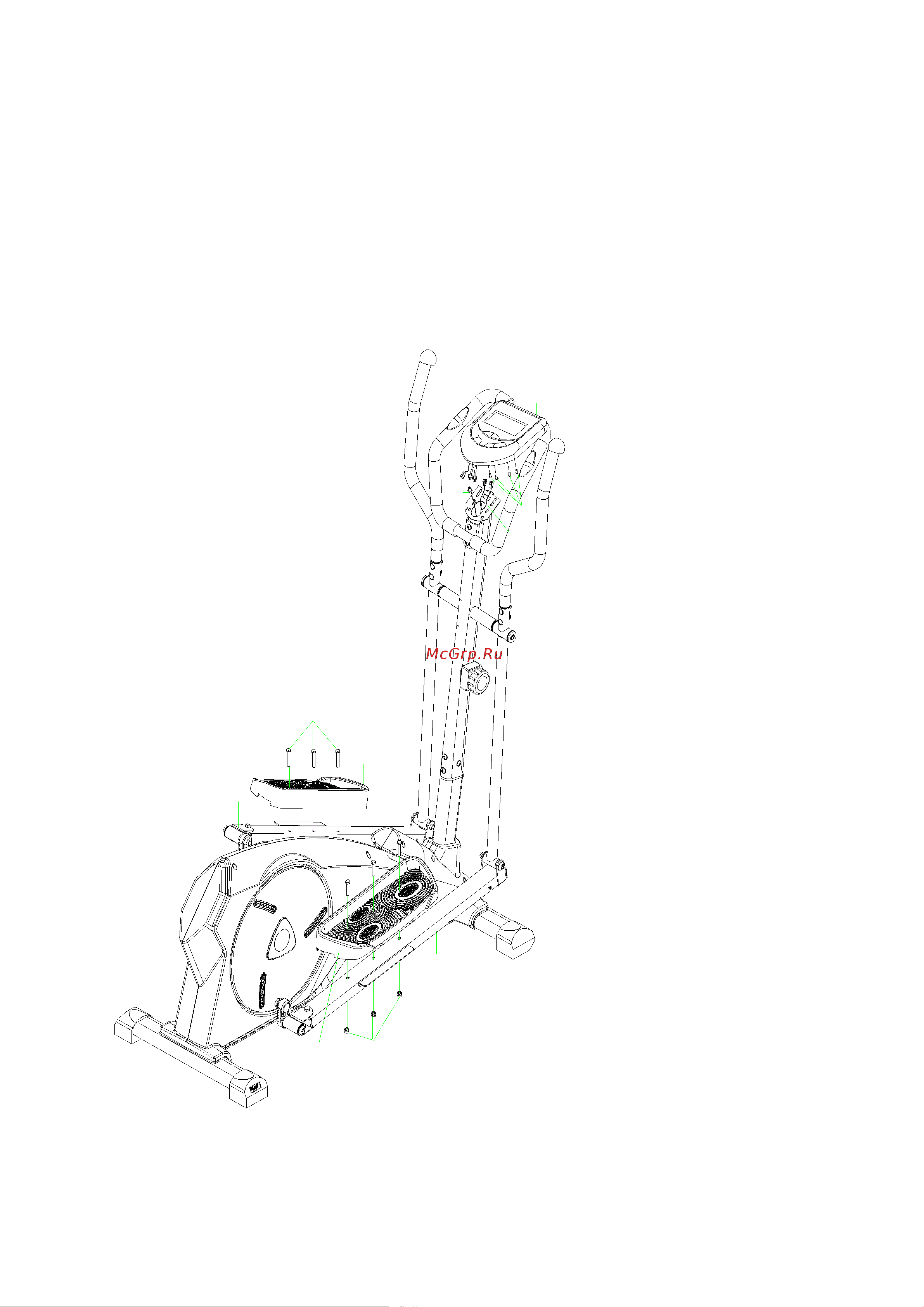

Шаг 5.
Соедините кабели пульсомеров (44), кабель стойки консоли (49) с соответствующими
кабелями консоли. Закрепите консоль (48) на стойке консоли с помощью болтов (50).
Закрепите П и Л педали (24L/R) на П и Л опорах педали (2L/R), соответственно,
используя шесть болтов (25) и шесть гаек (23), как показано на рисунке.
Примечание: Педали обозначены L для левой стороны и R для правой
соответственно.
50
44
48
49
23
24L
25
2L
2R
24R
