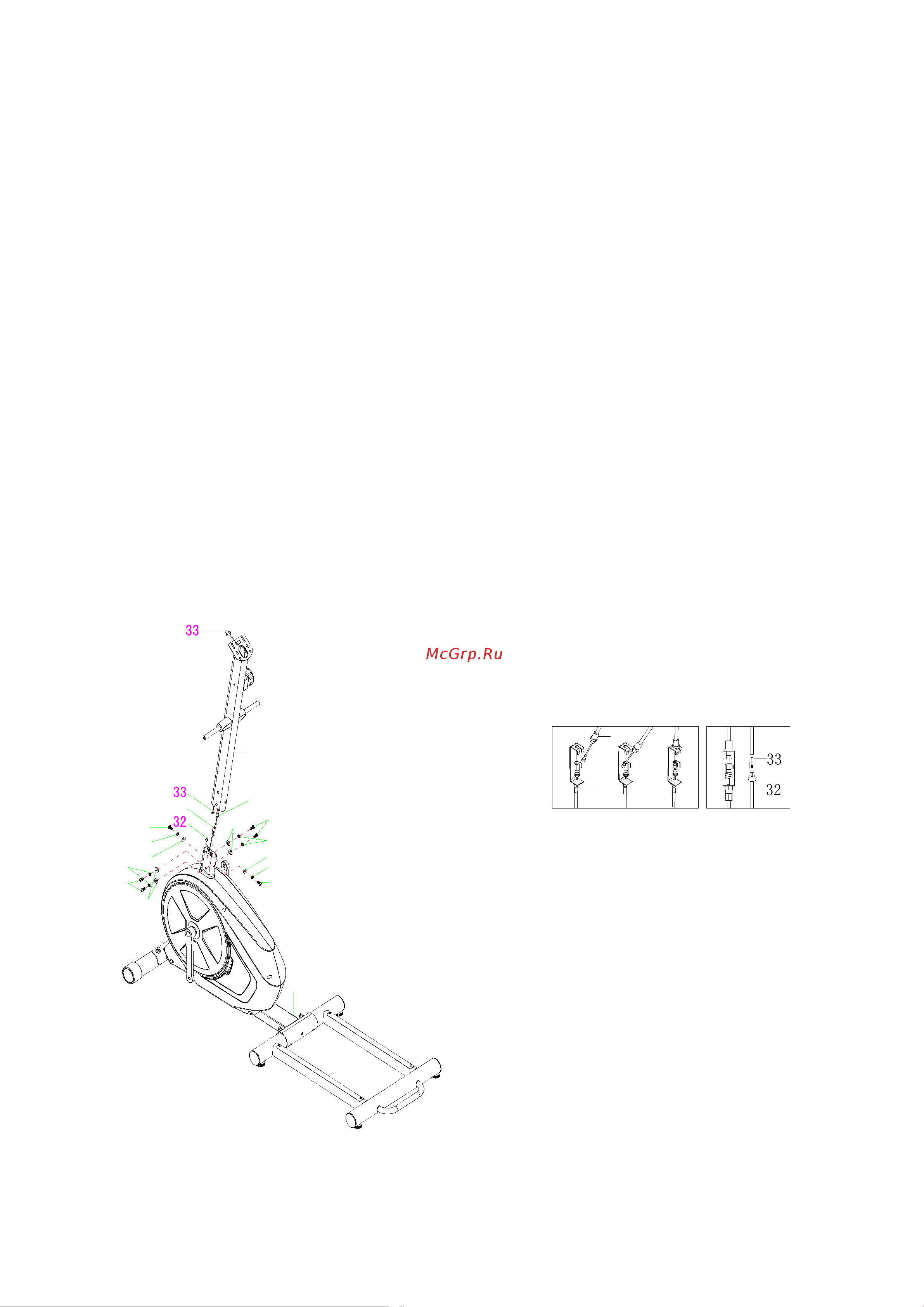

Шаг 2.

Стойка консоли

Снимите предварительно собранные шесть болтов M8x15 (39), шесть пружинных шайб

Ø8 (54), четыре шайбы Ø8xØ20x1,5 (55) и четыре шайбы Ø8xØ20x1,5 (50) с главной

рамы (1). Соедините провод датчика (32) и провод датчика расширения (33) вместе.

ВАЖНО: Поверните ручку управления натяжением (28) до уровня 8. Вставьте нижнюю

часть рукоятки управления натяжением (28) в фиксатор натяжного троса (27). Затем

потяните ручку управления натяжением (28) вверх и вставьте ее в паз металлического

кронштейна натяжного троса (27). Затем опустите ручку управления натяжением (28),

чтобы она оказалась на металлическом кронштейне натяжного троса (27). После

правильного подключения узла натяжного троса прикрепите переднюю стойку (3) к

трубе главной рамы (1) с помощью шести болтов M8x15 (39), шести пружинных шайб

Ø8 (54), четырех шайб Ø8xØ20x1,5 (55) и четырех шайб Ø8хØ20х1,5 (50), которые

были сняты.

ПРИМЕЧАНИЕ. Не затягивайте болты (39), пружинные шайбы (54), шайбы (55) и шайбы

(50).
