13
Сборка оборудования
ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их
сильно затягивать. Это необходимо сделать в самом конце сборки.

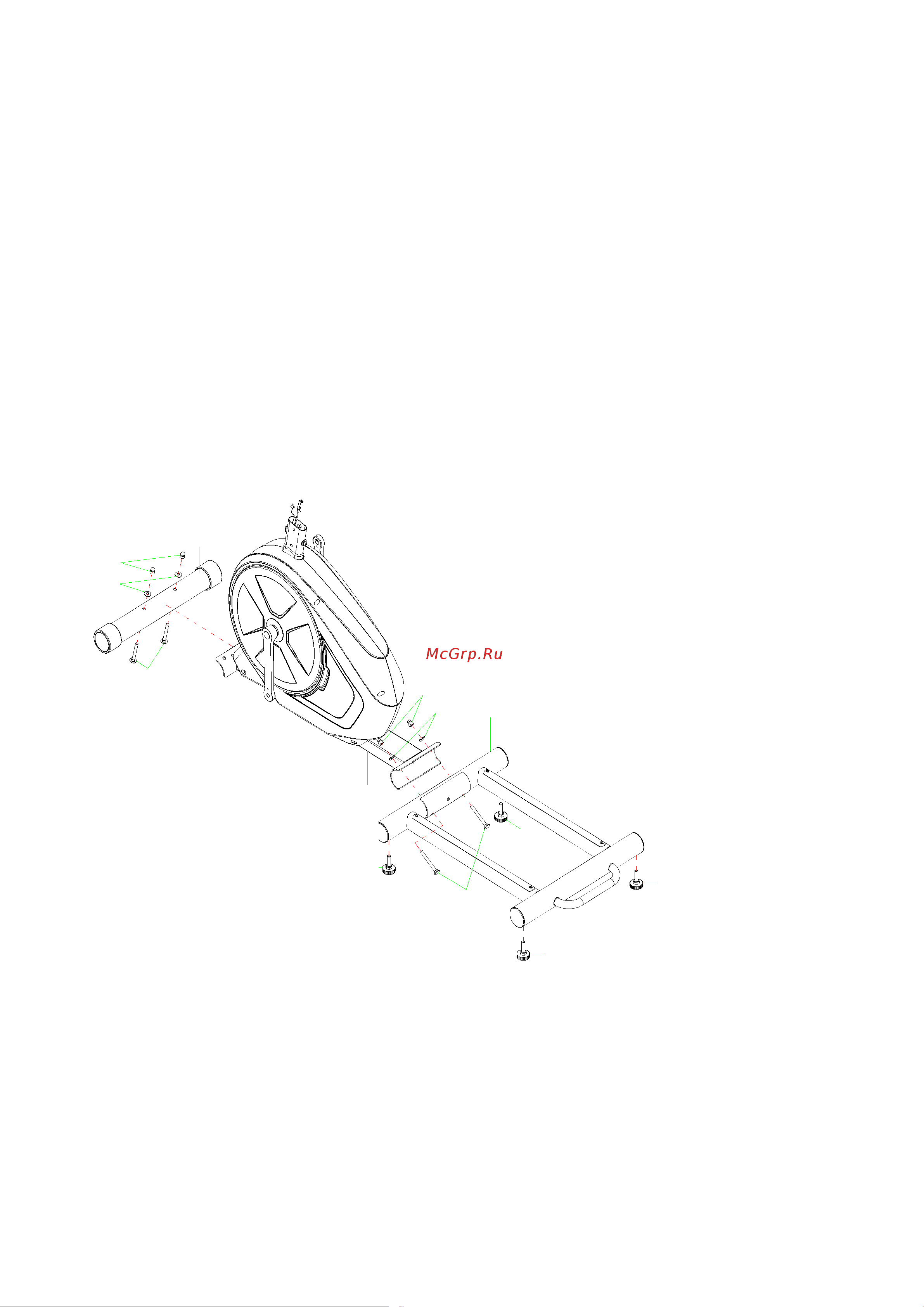

Шаг 1.
Крепление передней опоры
Прикрепите передний стабилизатор (13) к главной раме (1) с помощью двух болтов
M8x75 (57), двух шайб Ø8xØ20x1,5 (50) и двух гаек M8 (51). Затяните и зафиксируйте
с помощью гаечного ключа.
Приложить четыре Ø38xM10 ножки (90) к задней раме поддержки (2). Затем
прикрепите заднюю опорную раму (2) к главной раме (1) с помощью двух болтов
M8x75 (57), двух шайб Ø8xØ20x1,5 (50) и двух гаек M8 (51). Затяните и закрепите с
помощью прилагаемого гаечного ключа.
51
50
57
13
90
90
90
90
1
51
50
57
2
