Haier ES80V-F3C(R) [26/38] Монтаждау

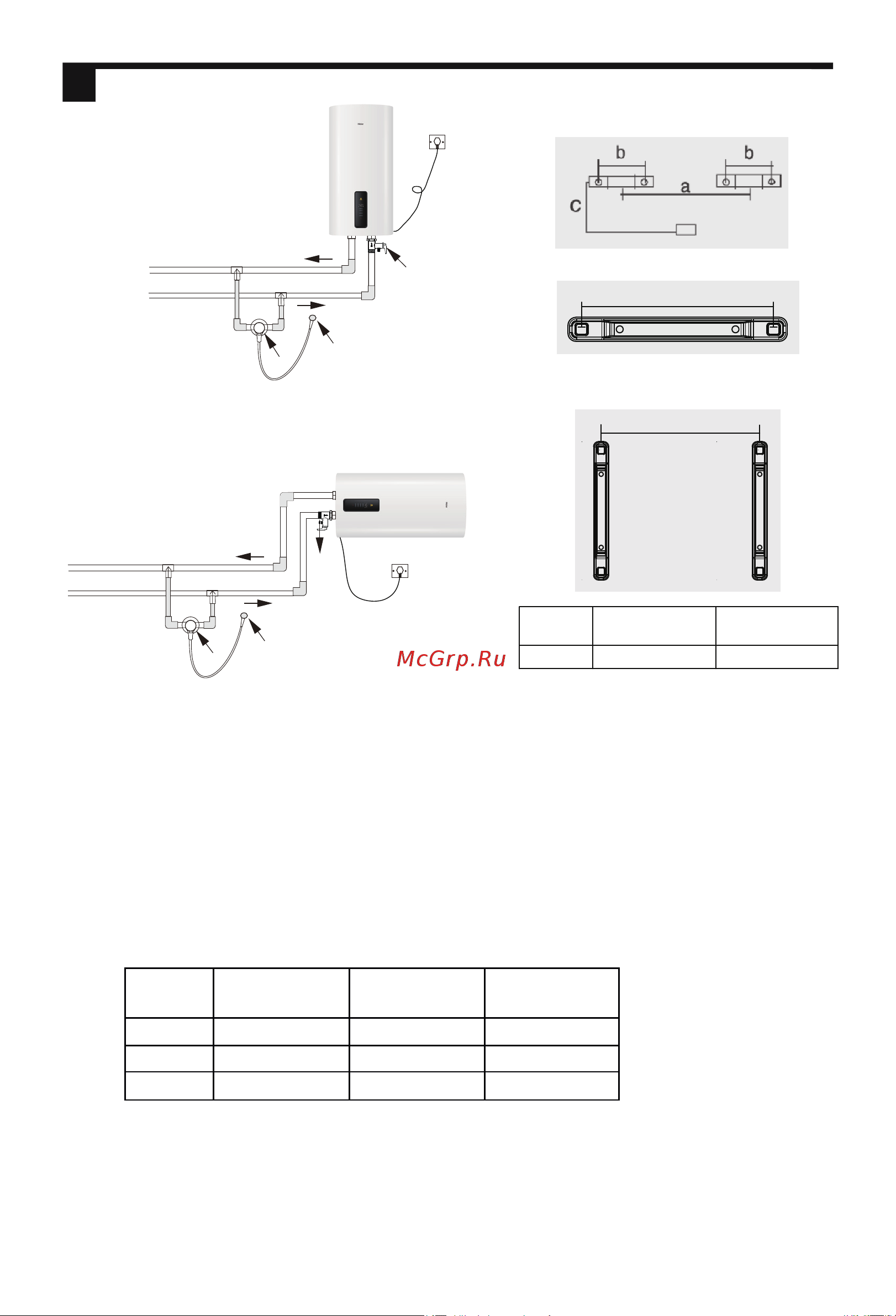

![Haier ES50V-F5C (R) [26/38] Монтаждау](/views2/2038596/page26/bg1a.png)
360 мм
3-сурет
1. 1-суретте орнату сызбанұсқасын қараңыз, 2-суретте көрсетілген өлшемдерге жəне
келесі кестеге сəйкес, қабырғада 4 саңылауды перфоратормен немесе бұрғымен
бұрғылаңыз, осылайша олар кеңейту бұрандамаларының диаметріне сəйкес келеді.
2. Алдымен анкерлік бұрандамаларды қабырғадағы саңылауларға кіргізіңіз, содан кейін
оларды бекітіңіз (бұраңыз), содан кейін электр су жылытқышты қабырғаға іліп қойыңыз.
3. Сақтандырғыш клапанын жəне басқа керек-жарақтарды «Сақтандырғыш клапанын
орнату» тармағына сəйкес орнатыңыз. Судың ағып кетуіне жол бермеу үшін қосылыстардың
тығыздалуына назар аударыңыз.
2-сурет
Сақтандырғыш
клапан
Кран / душ басы
Араластырғыш клапан
Суық су кірісі
Ыстық судың шығуы
1-сурет. Орнату сұлбасы-тік
орнату (барлық сериялар)
g1
g1
ES50V-TF7P(R)
ES50V-TF7(R)
297 мм 622 мм
5-сурет
ES80V-TF7P(R)
ES80V-TF7(R)
4-сурет. Орнату сұлбасы-көлденең орнату
(Тек tf7 / TF7P сериялары үшін рұқсат етіледі)
Үлгі
F1 / F1M сериялары үшін орнату əдісі:
a
170 мм 170 мм 170 мм
b
c
ES50V-F1(R)
ES50V-F1M
ES80V-F1(R)
ES80V-F1M
ES100V-F1(R)
88 мм 88 мм 88 мм
362 мм 635 мм 851 мм
Модель
Сақтандырғыш
клапан
Суық су кірісі
Ыстық судың шығуы
Араластырғыш клапан
Кран / душ басы
Монтаждау
• Орнатуды біздің компанияның сатудан кейінгі қызмет көрсету бөлімінің техникалық
қызметкерлері немесе олар уəкілеттік адамдар орындауы керек. Дайындаушы,
импорттаушы жəне сатушы аспаптың дұрыс орнатылмауының салдары, осы
нұсқаулықтың талаптарын бұзу, сондай-ақ аспаптың дұрыс жұмыс істемеуіне, сумен
жабдықтау жүйесіндегі бұзушылықтарға жəне басқа да салдарға əкеп соқтырған білікті
емес жəне уəкілетті емес адамдардың орнатуы үшін жауап бермейді.
• Электр жылытқышы қабырғаға орнатылады.
7
