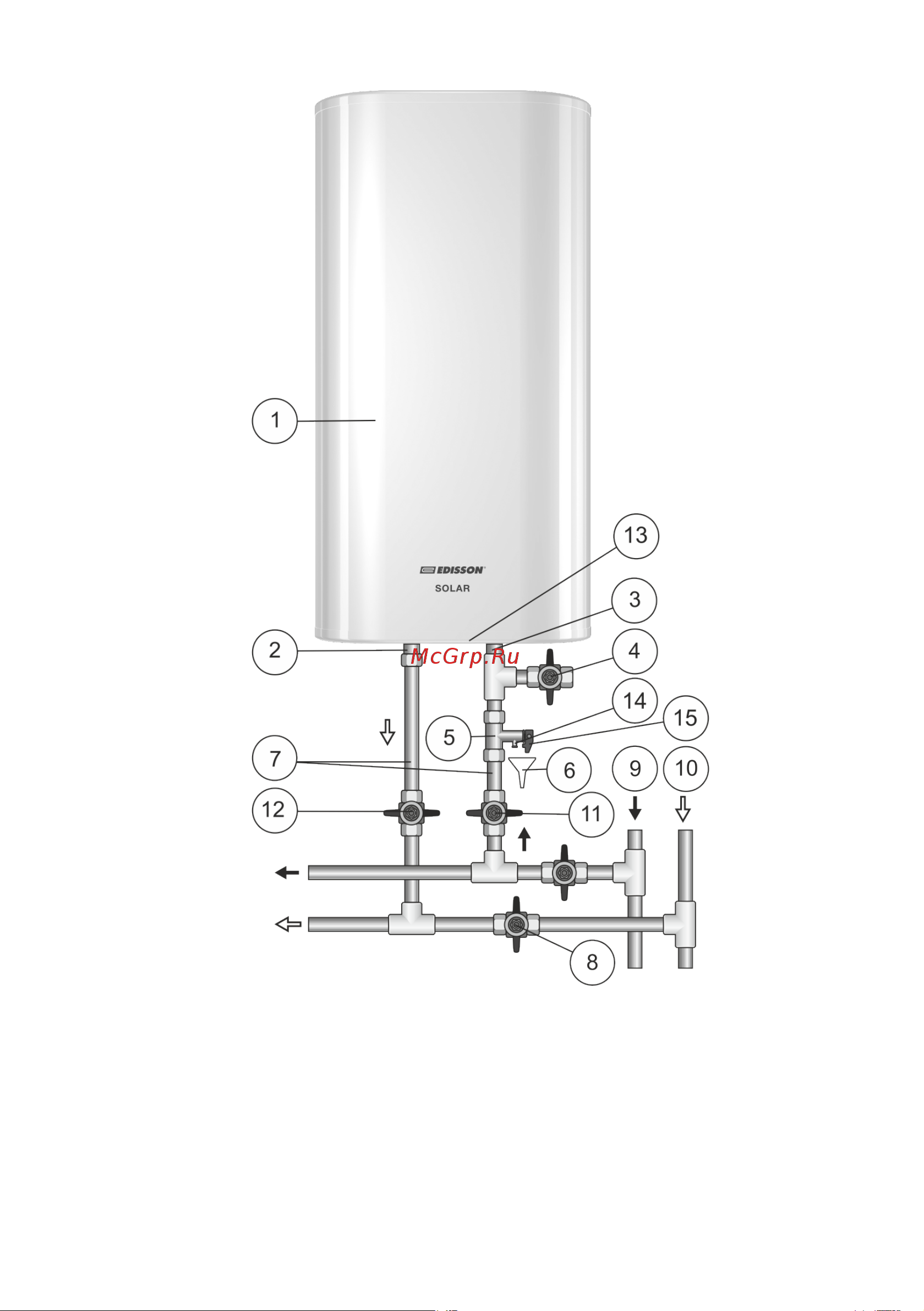

Рисунок 1. Схема подключения ЭВН к водопроводу сверху и снизу

Рисунок 1: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной воды,

4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в канализа-

цию, 7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 – магистраль

холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль холодной

воды, 12 – запорный вентиль горячей воды, 13 – нижняя крышка ЭВН, 14 – вы-

пускная труба предохранительного клапана, 15 – ручка для открывания предохра-

нительного клапана.
