УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке и настройке видеодомофонов SIMPLE 4 | 4 KIT

⌂

Вернуться в раздел "Содержание"

ГЛАВНЫЙ ВИДЕОДОМОФОН

ПАНЕЛЬ 2ПАНЕЛЬ 1

Красный –

Черный –

Питание

Общий

Красный –

Черный –

Видео –

Питание

Общий

Подъезд

AC 100~240 В

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

МОДУЛЬ СОПРЯЖЕНИЯ БЛОК КОММУТАЦИИ

(подъездный домофон)

ВИДЕОРАЗВЕТВИТЕЛЬ

(подъездный домофон)

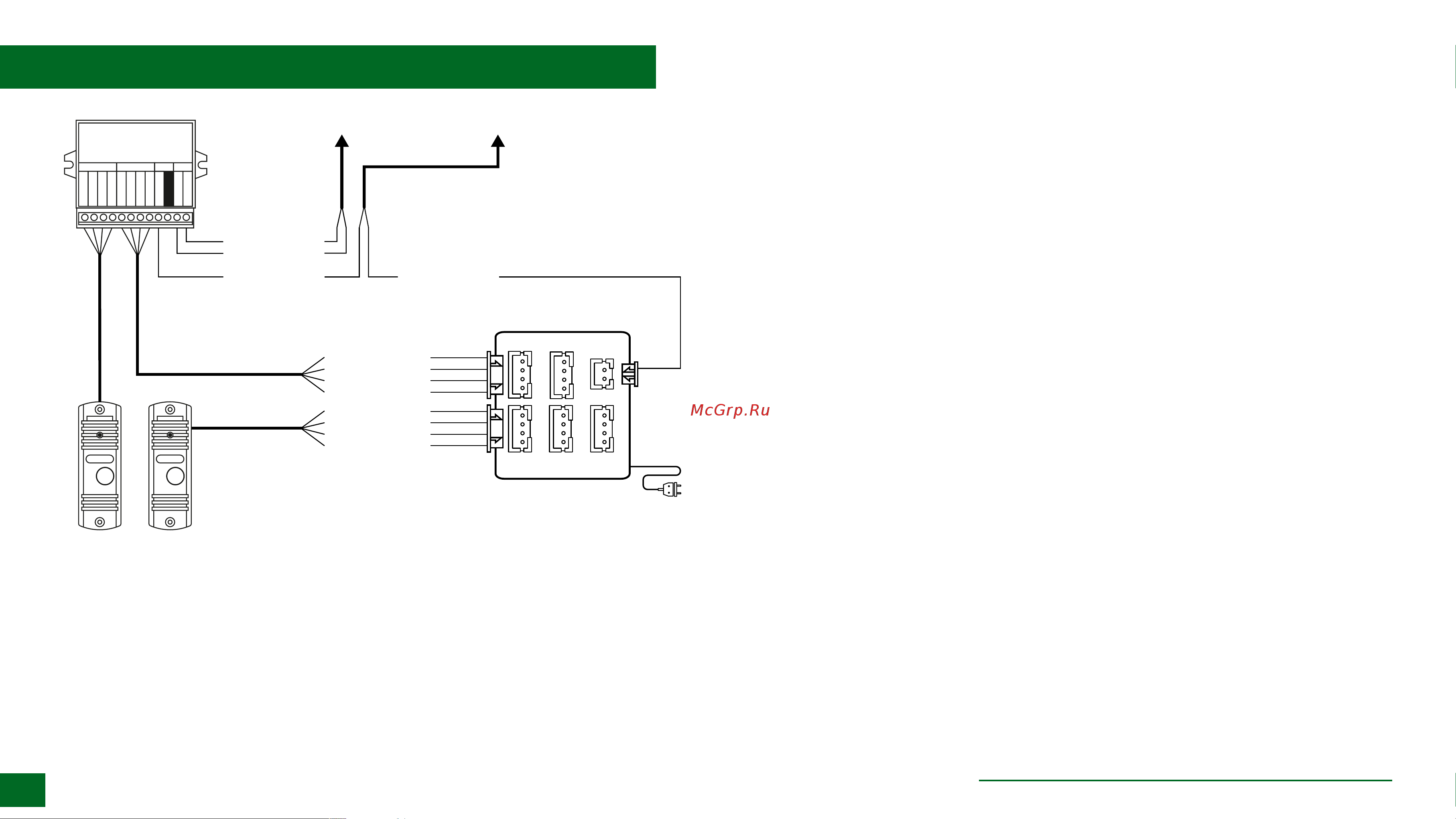

Рис. 13 Схема подключения видеодомофонов серии SIMPLE

к подъездному домофону через модуль сопряжения

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ МОДУЛЬ СОПРЯЖЕНИЯ
