4 5
Инструкция по эксплуатации
и техническому обслуживанию
Инструкция по эксплуатации
и техническому обслуживанию
12 мм, но не защищает от воды. Степень безопас-
ности- IP20 (МЭК 60529). Режим работы инструмента
повторно-кратковременный с номинальным периодом
«работа/перерыв» – 15 мин/5 мин, S3 по ГОСТ Р 52776-
2007 (МЭК 60034-1-2004). После непрерывной работы
в течение 15-20 минут его необходимо выключить,
возобновить работу с ним можно через 5 минут! Не
перегружайте мотор электроинструмента. Время
работы не более 20 часов в неделю.
1.3. Источник питания
Данный инструмент должен подключаться к низко-
вольтному аккумулятору питания с напряжением,
соответствующим напряжению, указанному на иденти-
фикационной пластинке, и может работать только от
него. (класс III по электробезопасности ГОСТ Р МЭК
60745-1-2011). Изделие оснащено зарядным устрой-
ством, которое имеет двойную изоляцию и может
подключаться к розеткам без провода заземления
(класс II по электробезопасности ГОСТ Р МЭК 60745-1-
2011).
1.4. Устройство и работа
Инструмент состоит из электродвигателя, редуктора,
помещенного в полимерный корпус, снабжен металли-
ческим патроном для крепления оснастки. Управление
производится с помощью переключателя режимов,
переключателя направлений вращения, регулятора
скорости вращения и триггерной клавиши выклю-
чателя. Существует три режима: сверление, сверление
с ударом, завинчивание. Для усовершенствования
и повышения качества инструмента, изготовитель
оставляет за собой право вносить в его конструкцию
изменения, не влияющие на эффективную и безопасную
работу изделия без предварительного уведомления.
1.4.1. Внешний вид
1.5. Комплектация
Наименование
Дрель-шуруповерт
Аккумулятор
Зарядное устройство
Головки
Бита
Сверла
Плоскогубцы
Тестер
Нож
Отвертка
Рулетка
Изолента
Удлинитель бит
Гибкий удлинитель
Кейс
Инструкции с гарантийным талоном
Позиция
1 шт
2 шт
1 шт
9 шт
5 шт
6 шт
1 шт
1 шт
1 шт
3 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 комплект
Таблица №2. Комплектация

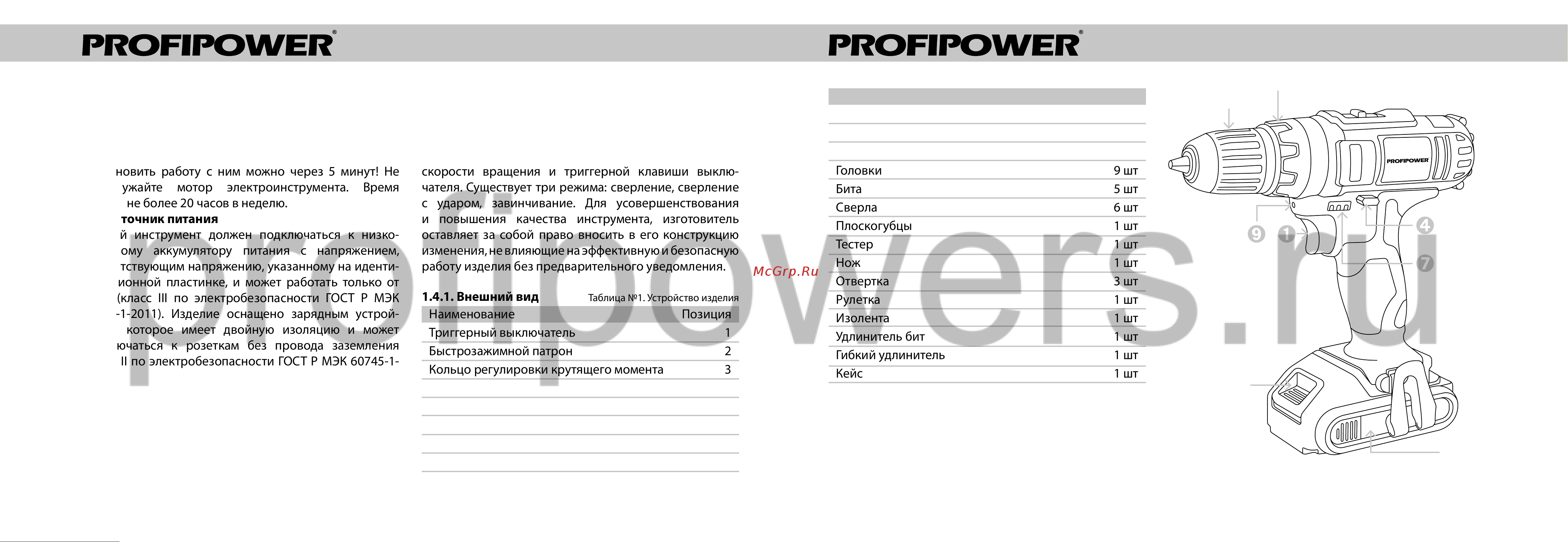

Рисунок 1.1. Устройство инструмента
➍
➋
➎
➊
➑
➒
➌
➐
➏
Наименование
Триггерный выключатель
Быстрозажимной патрон
Кольцо регулировки крутящего момента
Переключатель направления вращения
Кнопка отсоединения аккумулятора
Аккумулятор
Индикатор заряда
Переключатель скорости
Фонарь подсветки
Позиция
1
2
3
4
5
6
7
8
9
Таблица №1. Устройство изделия
