Инструкция по эксплуатации
и техническому обслуживанию
Инструкция по эксплуатации
и техническому обслуживанию

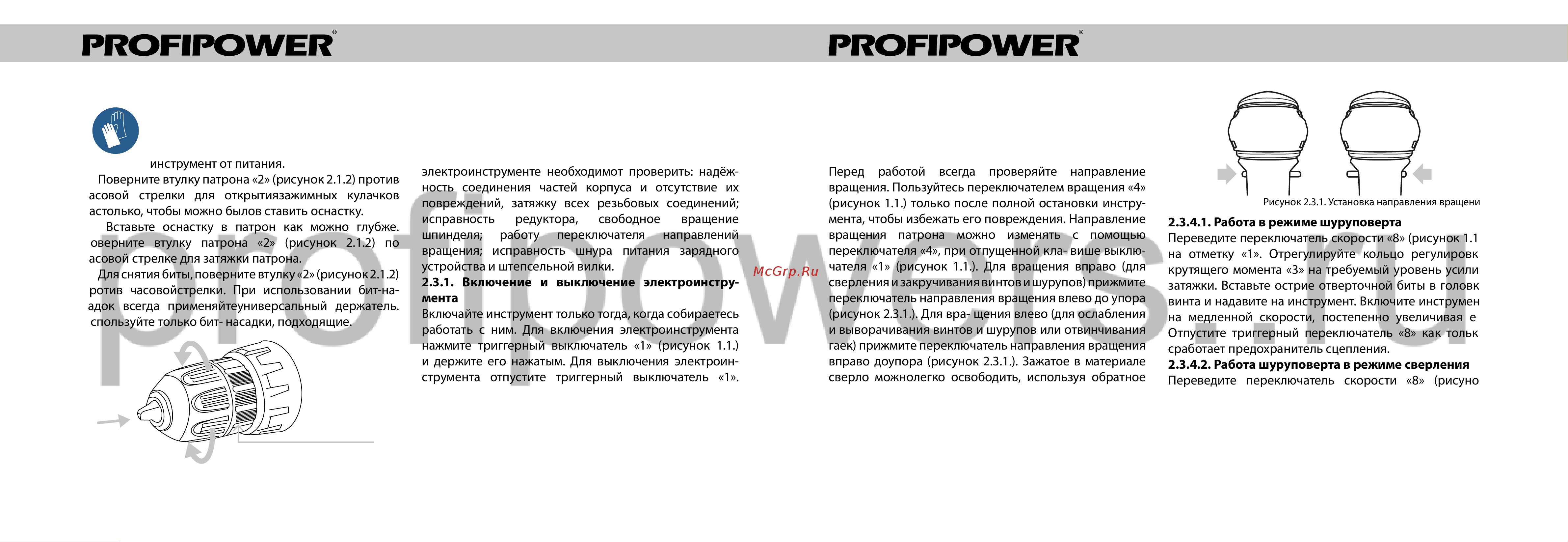

2.2.3. Сборка. Установка оснастки
ВНИМАНИЕ! При смене рабочего
инструмента пользуйтесь защитными
перчатками. Для замены принадлежностей
и после прекращения работы отключайте
инструмент от питания.
Поверните втулку патрона «2» (рисунок 2.1.2) против
часовой стрелки для открытиязажимных кулачков
настолько, чтобы можно былов ставить оснастку.
Вставьте оснастку в патрон как можно глубже.
Поверните втулку патрона «2» (рисунок 2.1.2) по
часовой стрелке для затяжки патрона.
Для снятия биты, поверните втулку «2» (рисунок 2.1.2)
против часовойстрелки. При использовании бит-на-
садок всегда применяйтеуниверсальный держатель.
Используйте только бит- насадки, подходящие.
2.2.4. Индикация оставшегося заряда аккумулятора
При нажатии триггерного выключателя «1» (рисунок
1.1.) отображается индикация оставшегося заряда «7»
(рисунок 1.1.).
2.3. Работа с инструментом
Перед началом работы, при отключённом от сети
электроинструменте необходимот проверить: надёж-
ность соединения частей корпуса и отсутствие их
повреждений, затяжку всех резьбовых соединений;
исправность редуктора, свободное вращение
шпинделя; работу переключателя направлений
вращения; исправность шнура питания зарядного
устройства и штепсельной вилки.
2.3.1. Включение и выключение электроинстру-
мента
Включайте инструмент только тогда, когда собираетесь
работать с ним. Для включения электроинструмента
нажмите триггерный выключатель «1» (рисунок 1.1.)
и держите его нажатым. Для выключения электроин-
струмента отпустите триггерный выключатель «1».
Отделяйте аккумуляторный блок от инструмента всегда
по окончании работы. Перед установкой аккумуля-
торного блока в инструмент обязательно убедитесь, что
его триггерный выключатель«1» нормально работает
ивозвращается в положение (ВЫКЛ.) при отпускании
Быстрозажимной
патрон
Рисунок 2.1.2. Установка оснастки
2.3.2. Включение фонаря подсветки
Нажмите на триггерный выключатель «1» (рисунок1.1.)
для включения лампы «9» (рисунок 1.1.). Лампа «9»
(рисунок 1.1.) будет светиться пока выключатель будет
оставаться в нажатом положении.
2.3.3. Установка направления вращения
Перед работой всегда проверяйте направление
вращения. Пользуйтесь переключателем вращения «4»
(рисунок 1.1.) только после полной остановки инстру-
мента, чтобы избежать его повреждения. Направление
вращения патрона можно изменять с помощью
переключателя «4», при отпущенной кла- више выклю-
чателя «1» (рисунок 1.1.). Для вращения вправо (для
сверления и закручивания винтов ишурупов) прижмите
переключатель направления вращения влево до упора
(рисунок 2.3.1.). Для вра- щения влево (для ослабления
и выворачивания винтов и шурупов или отвинчивания
гаек) прижмите переключатель направления вращения
вправо доупора (рисунок 2.3.1.). Зажатое в материале
сверло можнолегко освободить, используя обратное
направлениевращения. При этом держите электроин-
струмент вруках крепко.
2.3.4. Установка режима работы
2.3.4.1. Работа в режиме шуруповерта
Переведите переключатель скорости «8» (рисунок 1.1.)
на отметку «1». Отрегулируйте кольцо регулировки
крутящего момента «3» на требуемый уровень усилия
затяжки. Вставьте острие отверточной биты в головку
винта и надавите на инструмент. Включите инструмент
на медленной скорости, постепенно увеличивая ее.
Отпустите триггерный переключатель «8» как только
сработает предохранитель сцепления.
2.3.4.2. Работа шуруповерта в режиме сверления
Переведите переключатель скорости «8» (рисунок
2.3.1.) на отметку «с2». Отрегулируйте кольцо регули-
ровки крутящего момента «3» (рисунок 1.1.) на отметку
«сверление». Чрезмерное нажатие на инструмент не
ускорит сверление, а только повредит наконечник
сверла, снизит производительность инструмента
исократит срок его службы. Чтобы извлечь застрявшее
Рисунок 2.3.1. Установка направления вращения
