Инструкция по эксплуатации
и техническому обслуживанию
Инструкция по эксплуатации
и техническому обслуживанию
2.2.2. Установка дополнительной рукоятки
Пользуйтесь электроинструментом с дополнительной
рукояткой «8». Дополнительную рукоятку «8» можно
повернуть в два положения под правую и левую руку
для удобства контроля инструмента и безопасной
работы.
➊ Поверните по оси дополнительную рукоятку «4»
против часовой стрелке и установите ее в нужную
позицию.
➋ Затем крепко затяните дополнительную рукоятку «4»
по часовой стрелке.
2.2.3. Зарядка аккумуляторной батареи
Перед любыми манипуляциями с зарядным устрой-
ством вытаскивайте штепсель из розетки.
ВНИМАНИЕ! После окончания работы с инструментом
устанавливать аккумулятор на зарядку необходимо не
ранее, чем через 20 минут!
➊ Убедитесь, что напряжение источника питания
соответствует данным на заводской табличке зарядного
устройства.
➋ Установите аккумуляторную батарею в зарядное
устройство. Полюса «+» и «-», указанные на аккуму-
ляторе и разъеме зарядного устройства должны
соответствовать друг другу. В зависимости от
комплектации. В некоторых моделях сетевой адаптер
подключается напрямую к аккумулятору.
➌ Соедините зарядное устройство с адаптером
питания.
➍ Подключите адаптер питания к сети переменного
тока 220-230В/50Гц.
➎ Загорятся 2 светодиодных индикатора -зеленый
"сеть" и красный "зарядка". Зеленый индикатор горит
постоянно при подключении к сети. Красный во время
процесса зарядки, если аккумуляторная батарея
полностью или частично разряжена.
➎ Зарядка аккумулятора длится до 1,5 часа. При полной
зарядке аккумулятора красный индикатор погаснет.
Адаптер питания можно отключить от сети.
➏ Отсоедините аккумулятор от зарядного устройства.
2.2.4. Установка и снятие аккумуляторного блока
ВНИМАНИЕ! Перед установкой аккумуляторного
блока в инструмент обязательно убедитесь, что его
триггерный выключатель «1» (рисунок 1.1) нормально
работает и возвращается в положение (ВЫКЛ.) при
отпускании.
➊ Для снятия аккумуляторного блока «7» нажмите
кнопку «6» (рисунок 2.1.1.) извлеките блок.
➋ Для установки аккумуляторного блока совместите
паз блока с выступом в корпусе и задвиньте его до
упора так, чтобы он зафиксировался.
ВНИМАНИЕ! Обязательно устанавливайте аккумуля-
торный блок до конца. Не прилагайте чрезмерных
усилий при установке аккумуляторного блока.

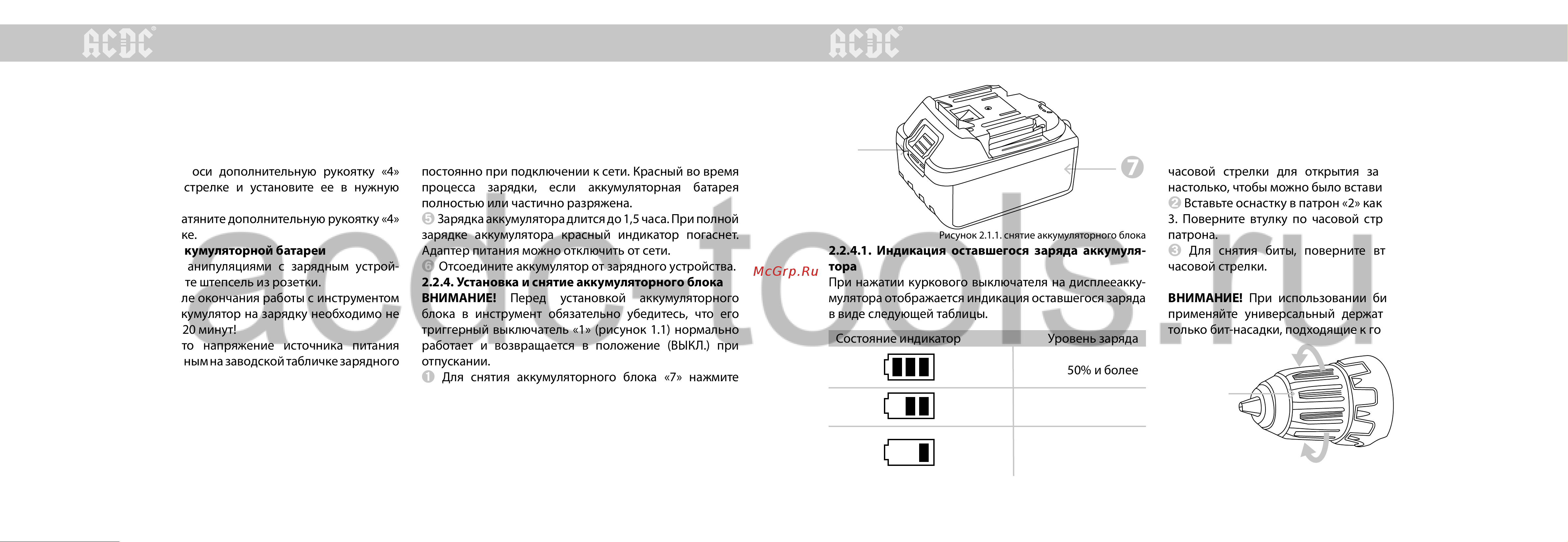

2.2.4.1. Индикация оставшегося заряда аккумуля-
тора
При нажатии куркового выключателя на дисплееакку-
мулятора отображается индикация оставшегося заряда
в виде следующей таблицы.
2.2.5. Установка оснастки.
При смене рабочего инструмента пользуйтесь
защитными перчатками. При продолжительной
работесверлильный патрон может сильно нагреться.
➊ Поверните втулку патрона «2» (рисунок 2.1.2.) против
часовой стрелки для открытия зажимных кулачков
настолько, чтобы можно было вставить оснастку.
➋ Вставьте оснастку в патрон «2» как можно глубже.
3. Поверните втулку по часовой стрелке для затяжки
патрона.
➌ Для снятия биты, поверните втулку «2» против
часовой стрелки.
ВНИМАНИЕ! При использовании бит-насадок всегда
применяйте универсальный держатель. Используйте
только бит-насадки, подходящие к головке винта.
➏
➐
Рисунок 2.1.1. снятие аккумуляторного блока
Состояние индикатор Уровень заряда
50% и более
20%-50%
менее 20 %
Рисунок 2.1.2. Установка оснастки
➋
