7
Сборка
Извлечение измельчителя из упаковки
1. Извлеките из коробки отдельные компоненты,
входящие в комплект поставки изделия.
2. Снимите весь упаковочный материал.
3. Извлеките изделие из упаковки и убедитесь, что внутри
не осталось отдельных компонентов.
4. Разложите все детали ровно в подходящем месте
сборки и убедитесь, что все компоненты на месте.
Отдельные компоненты
1. Загрузочный желоб
2. Разгрузочный желоб
3. Колесная ось
4. Колесо (2 шт.)
5. Прокладка (2 шт.)
6. Болт М8х120 (2 шт.)
7. Шайба гровер 8 (2 шт.)
8. Шайба 8 (2 шт.)
9. Болт с фланцем М6х16 (4 шт.)
10. Гайка с фланцем М6 (2 шт.)
11. Шайба 20 (4 шт.)
12. Шплинт 4х32 (2 шт.)
13. Заглушка внутренняя 20 (2 шт.)

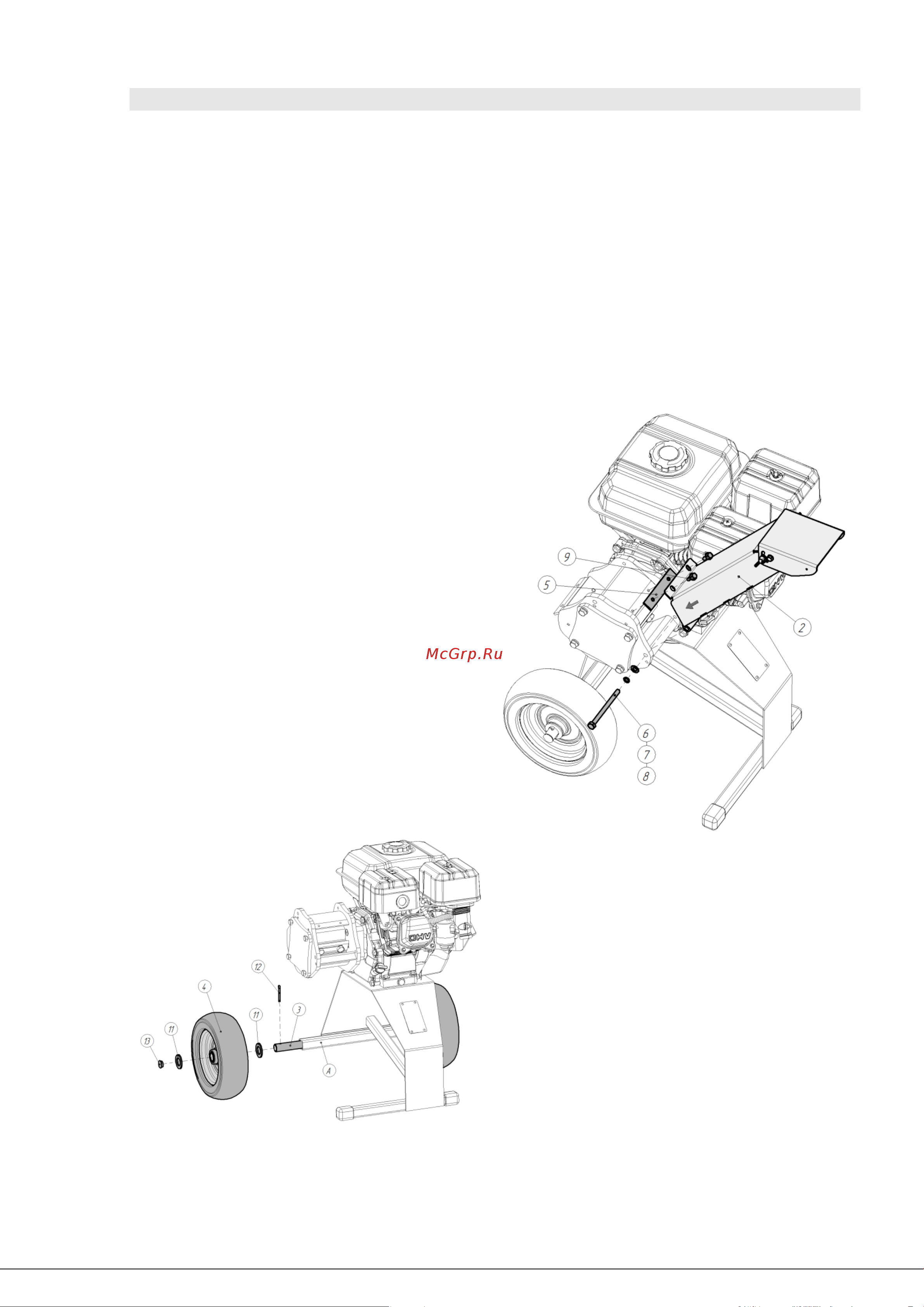

Установка колес (рис. 2)
1. Вставьте колесную ось (3) в квадратную трубу
основания (А);
2. Установите плоскую шайбу (11) диаметром 20 мм на
каждую сторону оси (3);
3. Затем установите колеса (4) на каждую сторону оси (3);
4. Установите повторно плоскую шайбу (11) диаметром 20
мм на каждую сторону оси (3);
5. Закрепите конструкцию шплинтом (12) через
небольшие отверстия на внешней стороне оси (3);
6. Установите заглушки (13) на каждую сторону оси (3).
Рисунок 2
Установка разгрузочного желоба (рис. 3)
1. Установите разгрузочный желоб (2) на корпус ротора,
выровняв отверстие трубку на задней стенке желоба с
отверстиями для болтов на корпусе ротора.
2. Вставьте болт M8х120 (6) с установленной на нем
шайбы гровера 8 (7) и шайбы 8 (8), в отверстие для болта
в корпусе ротора и трубки разгрузочного желоба; Болт
должен найти резьбу на другой стороне корпуса для
скрепления.
3. Прикрепите другую сторону разгрузочного желоба (2) к
верхней части корпуса ротора через отверстия для болтов
с помощью двух болтов с фланцем M6 (9), установив
между ними прокладку (5).
Рисунок 3
Установка загрузочного желоба (рис. 4)
1. Установите загрузочный желоб (1) на корпус ротора так,
чтобы трубка на передней стенке желоба совпадала с
верхними отверстиями для болтов на корпусе ротора.
2. Вставьте болт M8х120 (6) с установленной на нем
шайбы гровера 8 (7) и шайбы 8 (8), в отверстие для болта
в корпусе ротора и трубки загрузочного бункера; Болт
должен найти резьбу на другой стороне корпуса для
скрепления.
3. Закрепите нижнюю часть загрузочного бункера (1) на
корпусе ротора с помощью двух болтов с фланцем M6х16
(9) и двух гаек с фланцем M6 (10), установив между ними
прокладку (5).
