Ред. 17
17

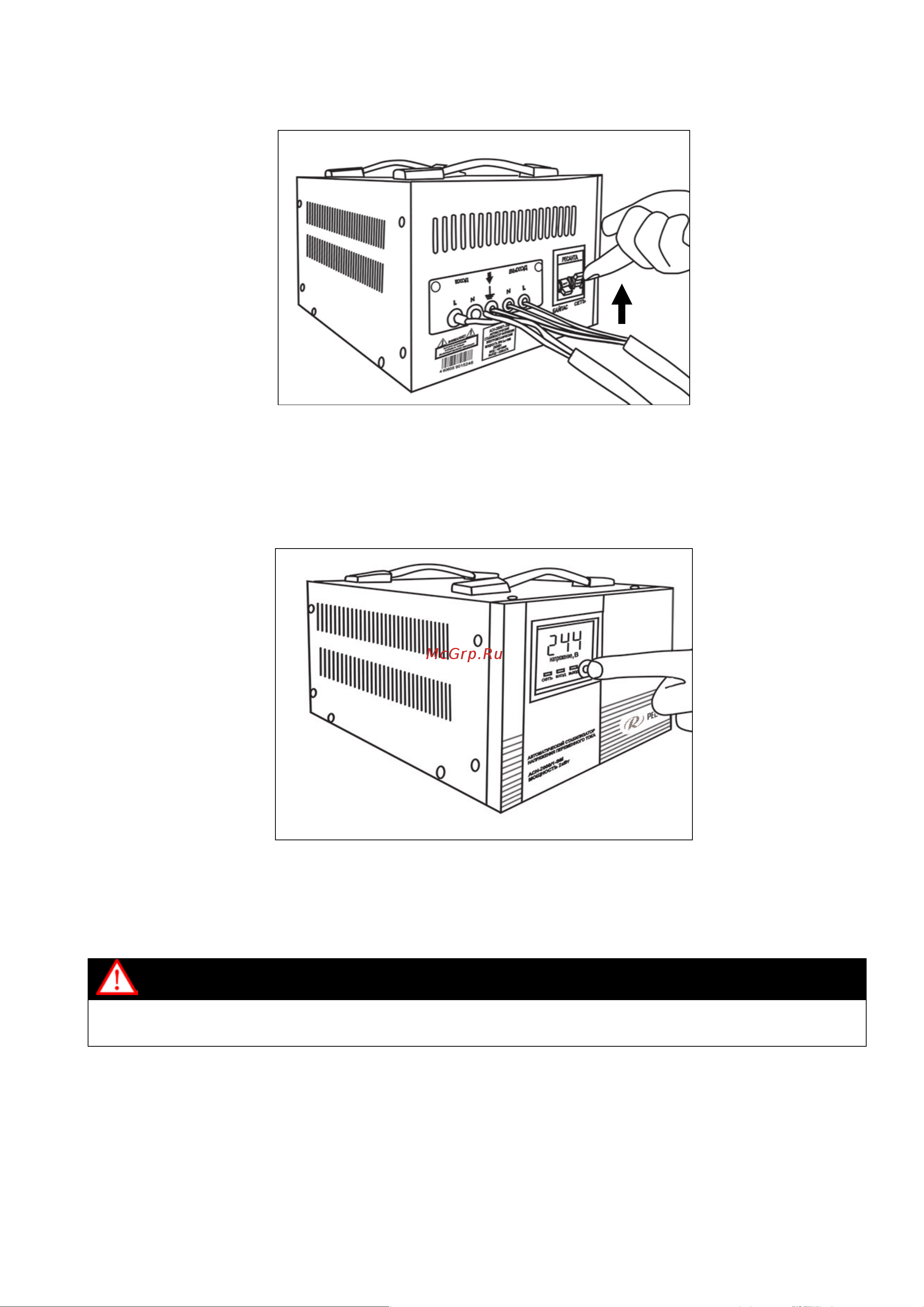

4. Установите автоматический выключатель в положение «вкл» на 10
секунд.
Рис. 8. Включение стабилизатора
5. После выхода стабилизатора на штатный режим на дисплее отображено
выходное напряжение 220В. Для проверки входного напряжения
необходимо нажать кнопку на дисплее (для моделей до 3000 Вт
включительно)
Рис. 9. Проверка входного напряжения
6. Подключите нагрузку к выходным клеммам и проверьте надёжность
контактных соединений. Закройте клеммную колодку крышкой.
Внимание!
Винты клеммной колодки должны быть хорошо затянуты. Необходимо регулярно
проверять затяжку винтов
