Ресанта АСН-20 000/1-ЭМ [19/32] Защита от низкого выходного напряжения стабилизаторов
![Ресанта АСН- 8 000 /1-ЭМ [19/32] Защита от низкого выходного напряжения стабилизаторов](/views2/2034107/page19/bg13.png)
Ред. 17
19

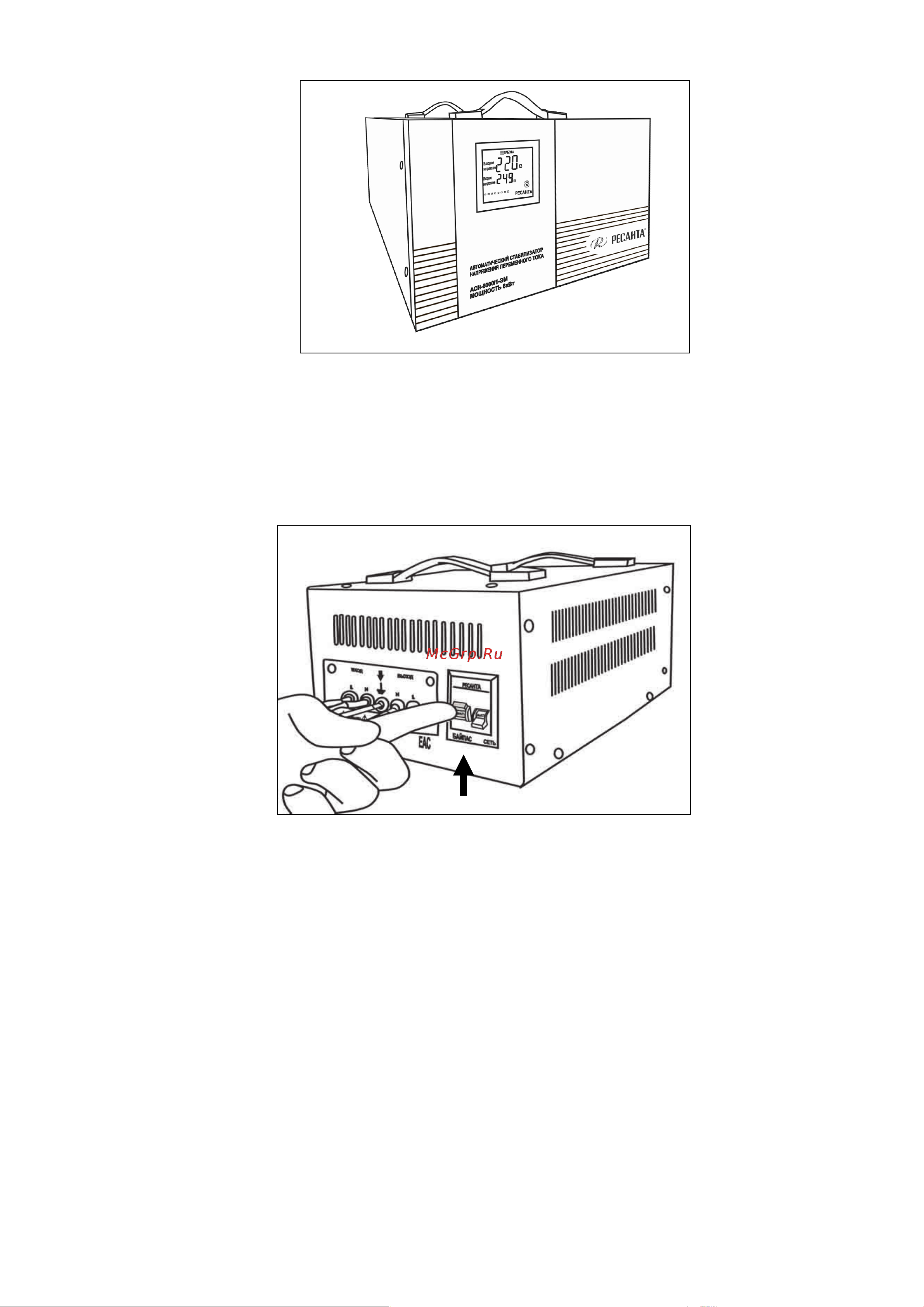

Рис.12. Показания дисплея после включения
Модели стабилизаторов напряжения АСН-2000/1-ЭМ, АСН-3000/1-ЭМ,
АСН-5000/1-ЭМ, АСН-8000/1-ЭМ, АСН-12000/1-ЭМ оснащены функцией
БАЙПАС.
Описание функции БАЙПАС указано в разделе «Технические
характеристики»
Рис. 13. Включение байпаса
9. Установите автоматический выключатель в положение «вкл». Обратите
внимание, что напряжение на нагрузку будет подано с задержкой 3-8
сек. (время, необходимое стабилизатору для подстройки выходного
напряжения).
7.3 Защита от низкого выходного напряжения стабилизаторов
Резкие провалы напряжения питающей сети или превышение
допустимой нагрузки при пониженном входном напряжении, могут вызвать
падение напряжения до 170-175В на выходе стабилизатора. При данных
условиях, стабилизатор автоматически отключит подачу напряжения на
потребителя через 5 секунд. После задержки в 8 секунд стабилизатор
снова возобновит подачу напряжения.
Если напряжение на выходе снова окажется в диапазоне 170-175В, то
отключение повторится. Если после 5ой попытки, напряжение на выходе
