УСТАНОВКА ПРИБОРА

ПОРЯДОК СБОРКИ

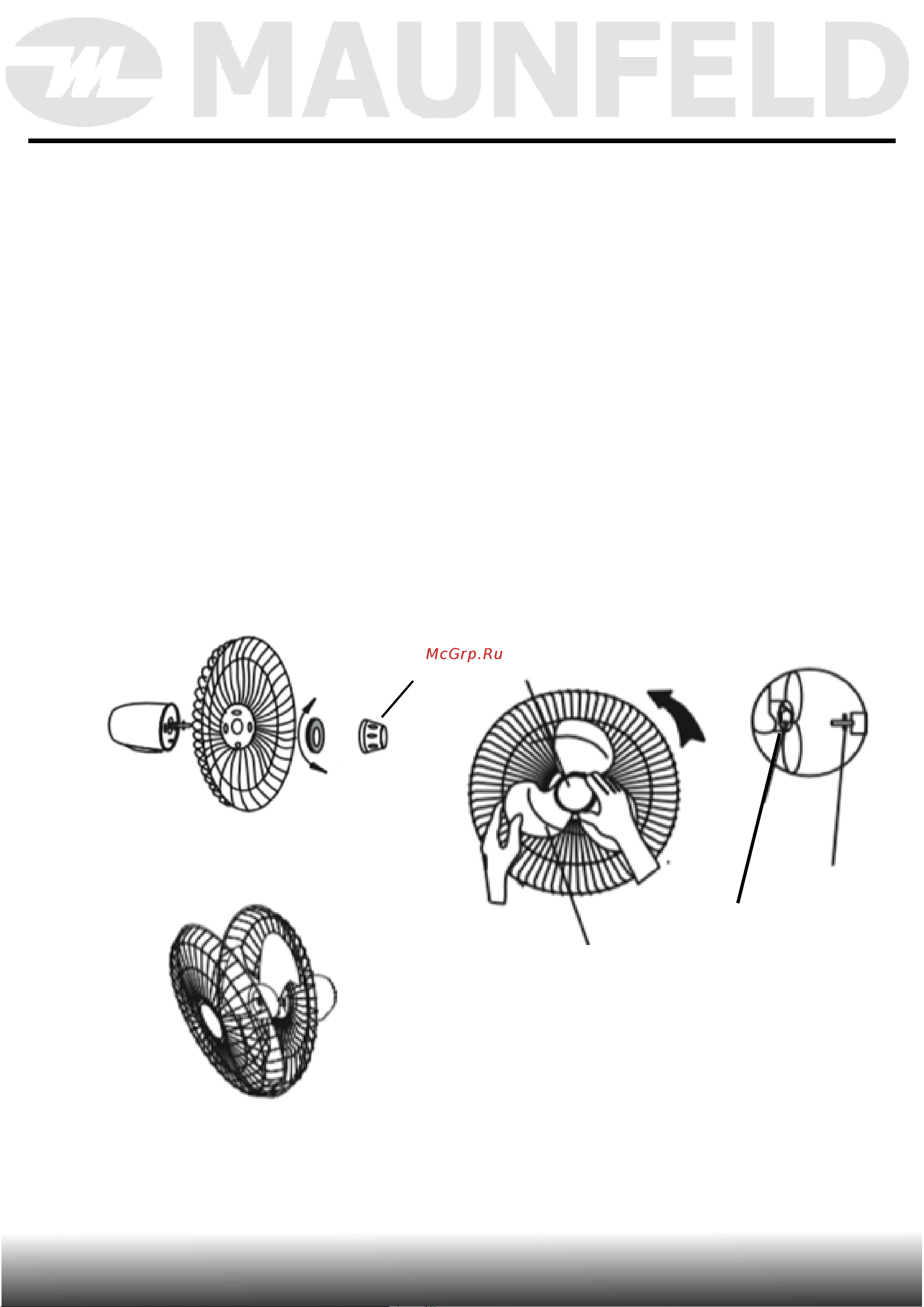

7. Открутите гайку для крепления защитного экрана от корпуса

вентилятора. Оденьте заднюю часть защитного экрана на корпус

вентилятора так, чтобы втулка оказалась в прорези экрана.

Закрутите гайку, чтобы прикрепить экран к корпусу.

8. Оденьте лопасти вентилятора на вращающуюся втулку. Закрепите

лопасти, закрутив зажим для лопастей, вращая его против

часовой

стрелки

часовой

стрелки

9. Соедините переднюю часть защитного экрана с задней частью,

ориентируясь по фиксаторам на ободке экрана. Закрепите части

экрана с помощью зажимов.

Зажим для лопастей

Втулка

www.maunfeld.ru

-12-

Лопасти

Втулка

Отверстие для

крепления
