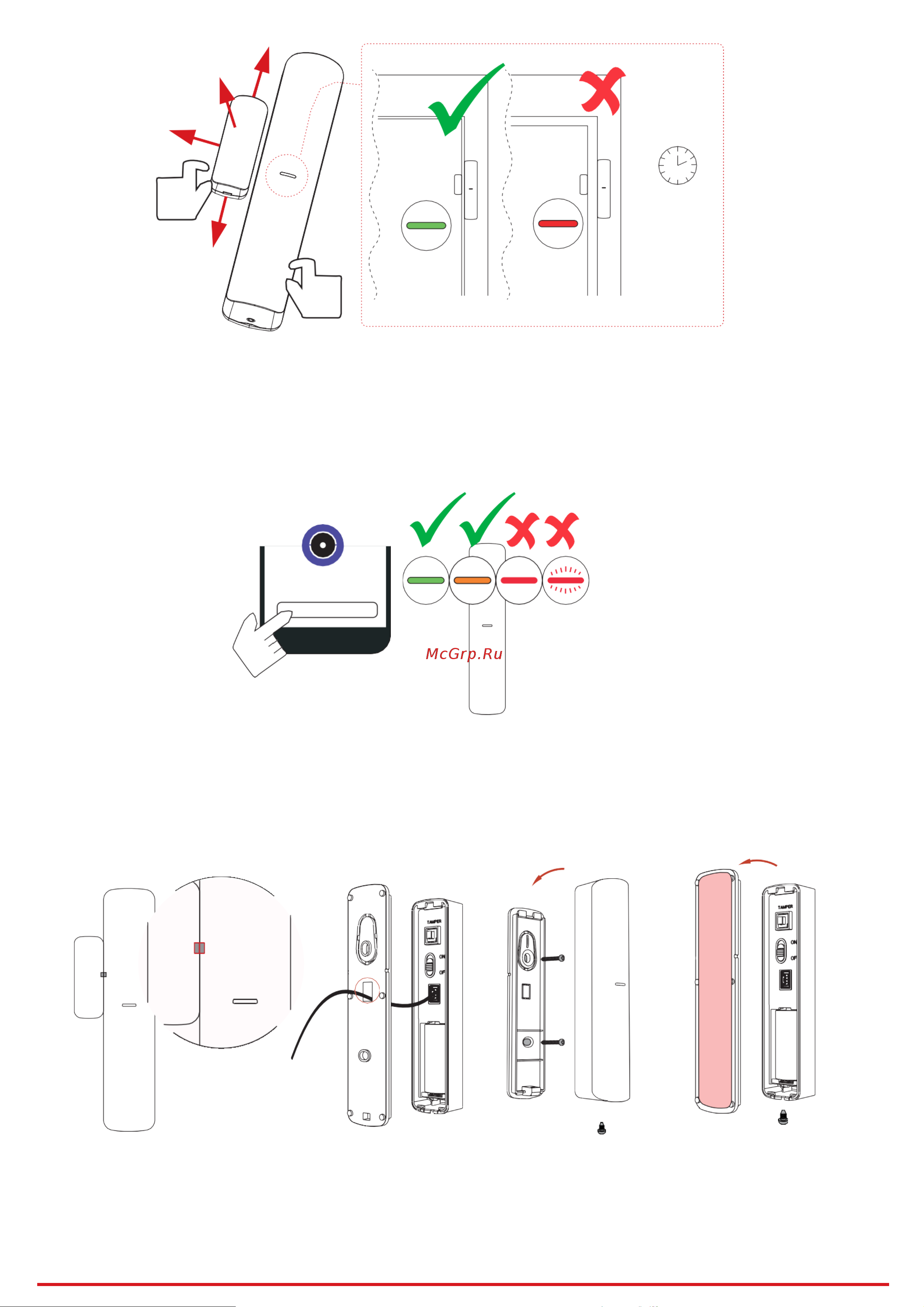

Проверка уровня сигнала

6 Установка

1. Проверьте уровень сигнала

Перейдите в режим проверки сигнала при управлении охранной панелью. Запустите датчик. Горит зеленым в течение 3 с: сильный уровень сигнала.

Горит оранжевым в течение 3 с — средний уровень сигнала. Горит красным в течение 3 с — слабый сигнал.

Мигает красным в течение 3 с — сигнал утерян.

2. Установите датчик

Воспользуйтесь вспомогательным устройством (например, отверткой), вставьте его в паз и разберите устройство.

Способ 1. Закрепите заднюю панель на стене двумя винтами.

Способ 2. Зафиксируйте заднюю панель на стене с помощью специального двустороннего скотча.

Примечание: для правильной работы тампера толщина двустороннего скотча должна быть не более 1 мм. Установка с помощью двустороннего

скотча не соответствует требованиям EN.

Закройте переднюю и заднюю панель.

Примечание: закрепите переднюю и заднюю панели с помощью винтов в соответствии с EN.

Датчик и магнитный накопитель необходимо устанавливать на краю двери или окна. Убедитесь, что они установлены на одном уровне с краем двери

или окна.

Выровняйте линию

позиционирования

(Опционально) Проложите кабель

через кабельное отверстие, если

требуются внешние входы.

Способ 1

Способ 2
