Hikvision DS-PDMCS-EG2-WE [3/5] Установка

Hangzhou Hikvision Digital Technology CO., Ltd. No.555 Qianmo Road, Binjiang District, Hangzhou 310052,

Проверка уровня

сигнала

6 Установка

1. Проверьте уровень сигнала

Перейдите в режим проверки сигнала при управлении охранной панели. Запустите

датчик. Горит зеленым в течение 3 с — сильный сигнал.

Горит оранжевым в течение 3 с — средний уровень сигнала.

Горит красным в течение 3 с — слабый сигнал.

Мигает красным в течение 3 с — сигнал утерян.

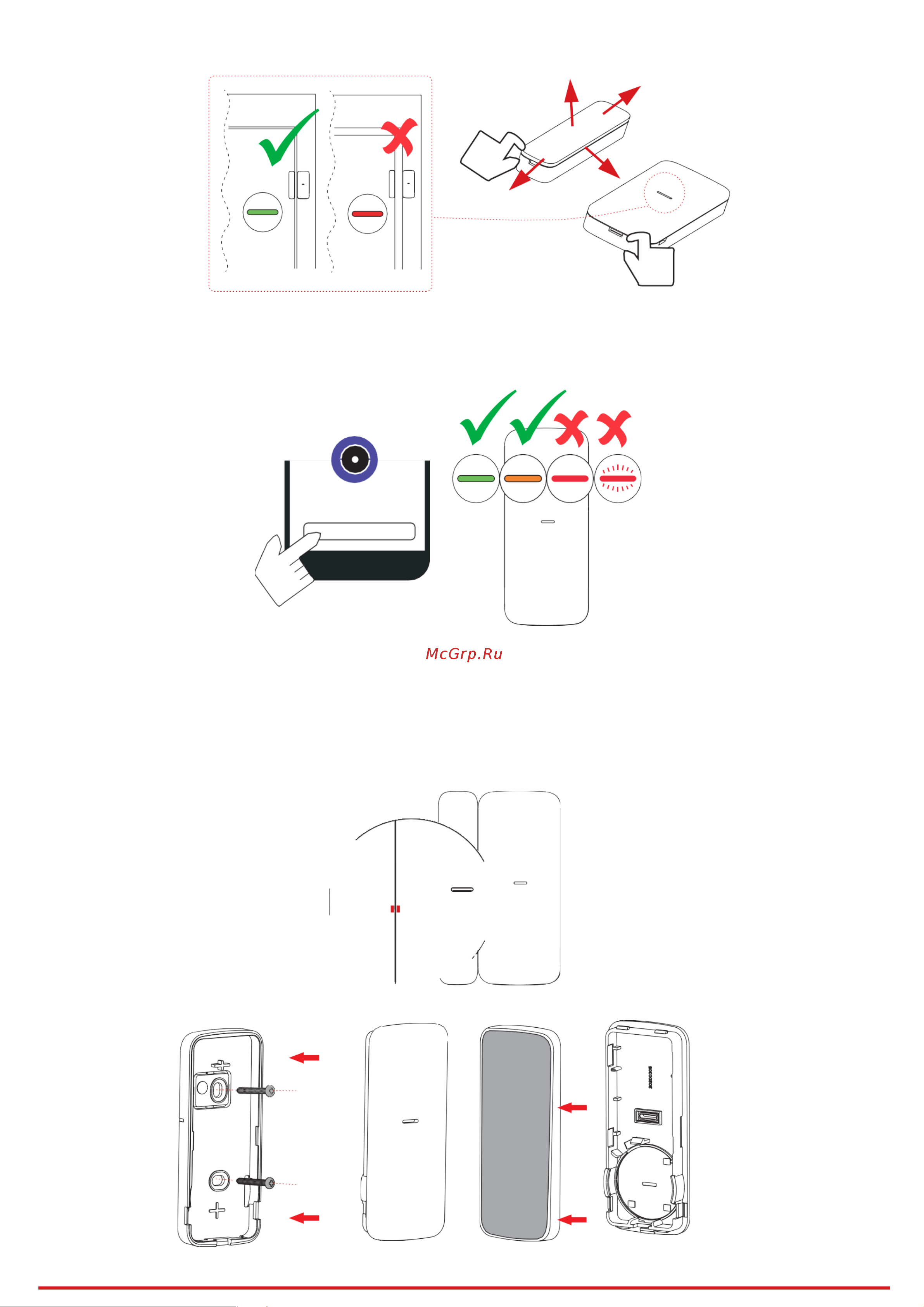

2. Установите датчик

a. Воспользуйтесь вспомогательным устройством (например, отверткой), вставьте его в паз и разберите устройство.

Способ 1. Закрепите заднюю панель на стене двумя винтами.

Способ 2. Зафиксируйте заднюю панель на стене с помощью специального двустороннего скотча.

Примечание. Для правильной работы тампера толщина двустороннего скотча должна быть не более 1 мм.

Установка с помощью двустороннего скотча не соответствует требованиям EN.

b. Закройте переднюю и заднюю панель.

Примечание. Датчик и магнит необходимо устанавливать на краю двери или окна. Убедитесь, что они установлены на одном

уровне с краем двери или окна.

Выровняйте линию позиционирования

Способ 1.

Способ 2.
