трубе (или же через отверстие в стекле связывается с внешным воздушным пространством). С

целью не допушения проникновение дождевой воды внутрь, при связи аспиратора с

вертикальной дымовой трубой, должны предприниматься все необходимые меры.

Связь с аспиратором осуществляется от верхного отверстия. По этой причине рекомендуется

применять трубы с диаметром 120 мм. Для эффективной работы аспиратора необходимо

трубная связь по возможности с короткими коленами в небольшом количестве.

3) ФУНКЦИИ РЕЦИРКУЛЯЦИИ

Примечание: Если требуется эксплуатация без дымовой трубы, то, есть необходимость

углеродном фильтре. Фильтр Вы сможете обеспечить от нашего компетентного пункта,

сервисного обслуживания.

Сняв алюминиевый кассетный фильтр (нажав прицепки по сторонам), размещаете

АКТИВНЫЙ УГЛЕРОДНЫЙ ФИЛЬТР приобретенный от сервисного пункта. Таким образом

аспиратор уже готов для эксплуатации без дымовой трубы.

4) МОНТАЖ АСПИРАТОРА

Помощью шаблона делаете отметки для сверления отверстия, местах верхного и нижнего

монтажного приклепления и для связи с дымовой трубой.

Схема 1. Освободить место крепления с дымовой трубой. При верхнем креплении,

смонтировать аспиратор к кухонному шкафу помощью винтов УНВ 4 шт. 3,5 х 16 мм.

При настенном креплении – сверлите две отверстие с диаметром 7,8 мм, углублением 45 мм и

разместите в них 2 шт. дюбелей с диаметром 8 мм, находящихся в комплекте. Элементы для

сцепления в форме (L) навинчивать с винтами, оставив зазор 10 мм.

Схема 2. Переводить аспиратор с верхной стороны внизу с двумями разрезами, находящими

на обратной стороне и стабилизировать аспиратор помощью навичивание винтов к

элементами для сцепления в форме (L). Стена и крепление должны быть стабильные. В

противном случае сцепление не может нести аспиратор. Прицепив алюминиевую спиральную

трубу завершите монтаж аспиратора.

5) ЭЛЕКТРИЧЕСКАЯ СВЯЗЬ

Кабель с штепселем аспиратора необходимо прицеплять к розетке с заземлением

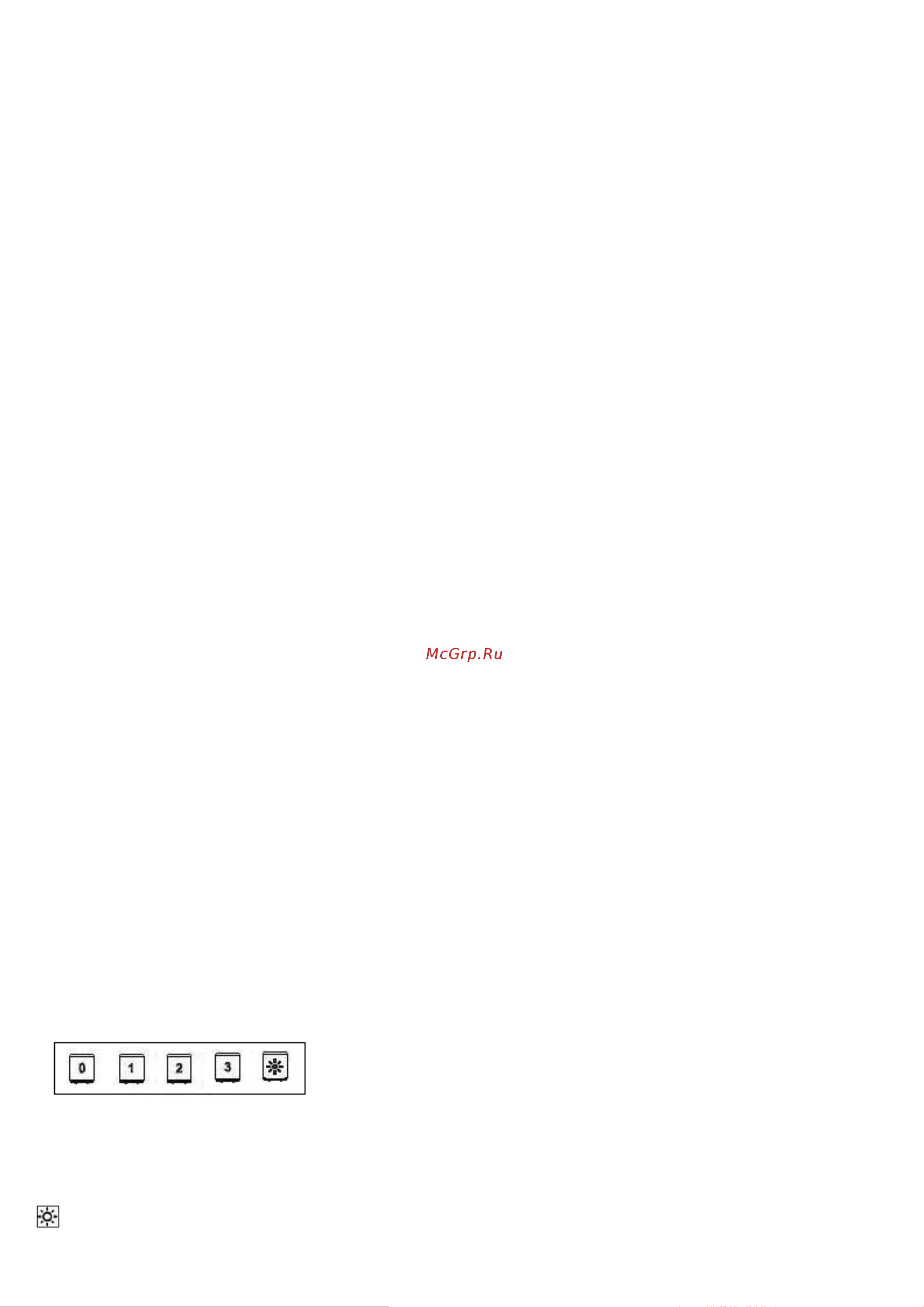

ИНСТРУКЦИЯ ПОЛЬЗОВАНИЯ КНОПКАМИ

Рабочие функции кнопок следующие :

0 : Выполняет функцию - остановить двигатель

1 : Применяется для первого уровня

2 : Применяется для второго уровня

3 : Применяется для третьего уровня

: Применяется для включения и отключения освещения
