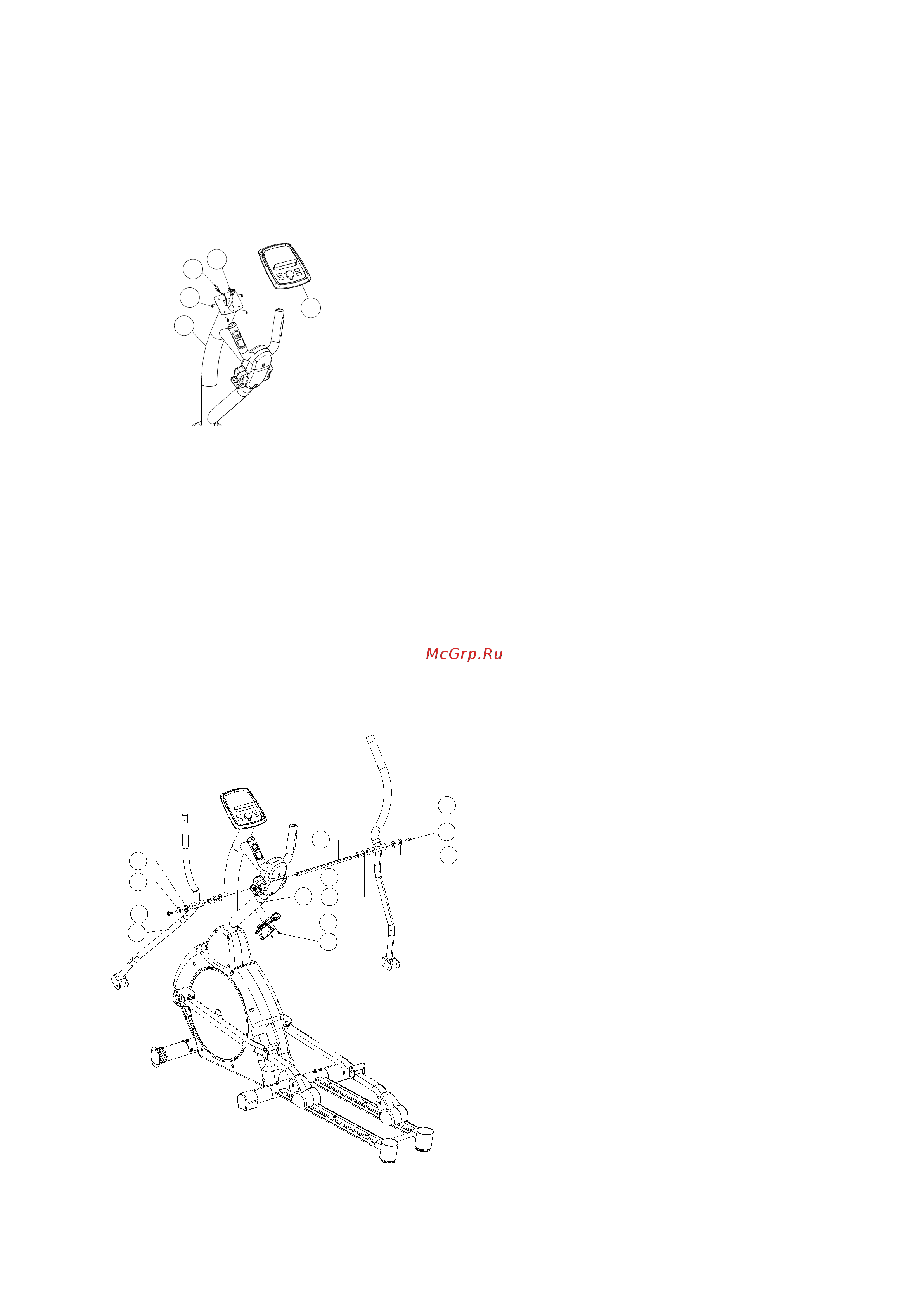

Шаг 3.

Соедините кабель стойки консоли (B-7) и кабель пульсомеров (B-4) с тыльной стороной

консоли. Далее установите консоль (A) на стойку консоли и закрепите при помощи

винтов (A-1).

-1

B-7

B-4

Шаг 4.

1. Вставьте ось (B-1) через отверстия в стойке консоли (B). Оденьте шайбу (D-2),

волнистую шайбу (D-1) и шайбу (D-2) на ось стойки консоли;

2. Закрепите левый руль (E-L) на ось стойки консоли (B-1). Далее закрепите шайбу

(D-18), шайбу (D-6), и закрепите при помощи болта (D-5);

3. Повторите сборку для правого руля (E-R) установив его на ось (B-1). Далее

закрепите шайбу (D-18), шайбу (D-6) при помощи болта (D-5);

4. Полностью затяните соединения боковых рулей;

5. Снимите предустановленные винты (B-3) на стойке консоли, и закрепите

держатель бутылки (B-2) с помощью винтов (B-3).

E-R

B-2

B-3

D-1

D-2

D-5

B-1

D-5

D-18

E-L

D-6
