15

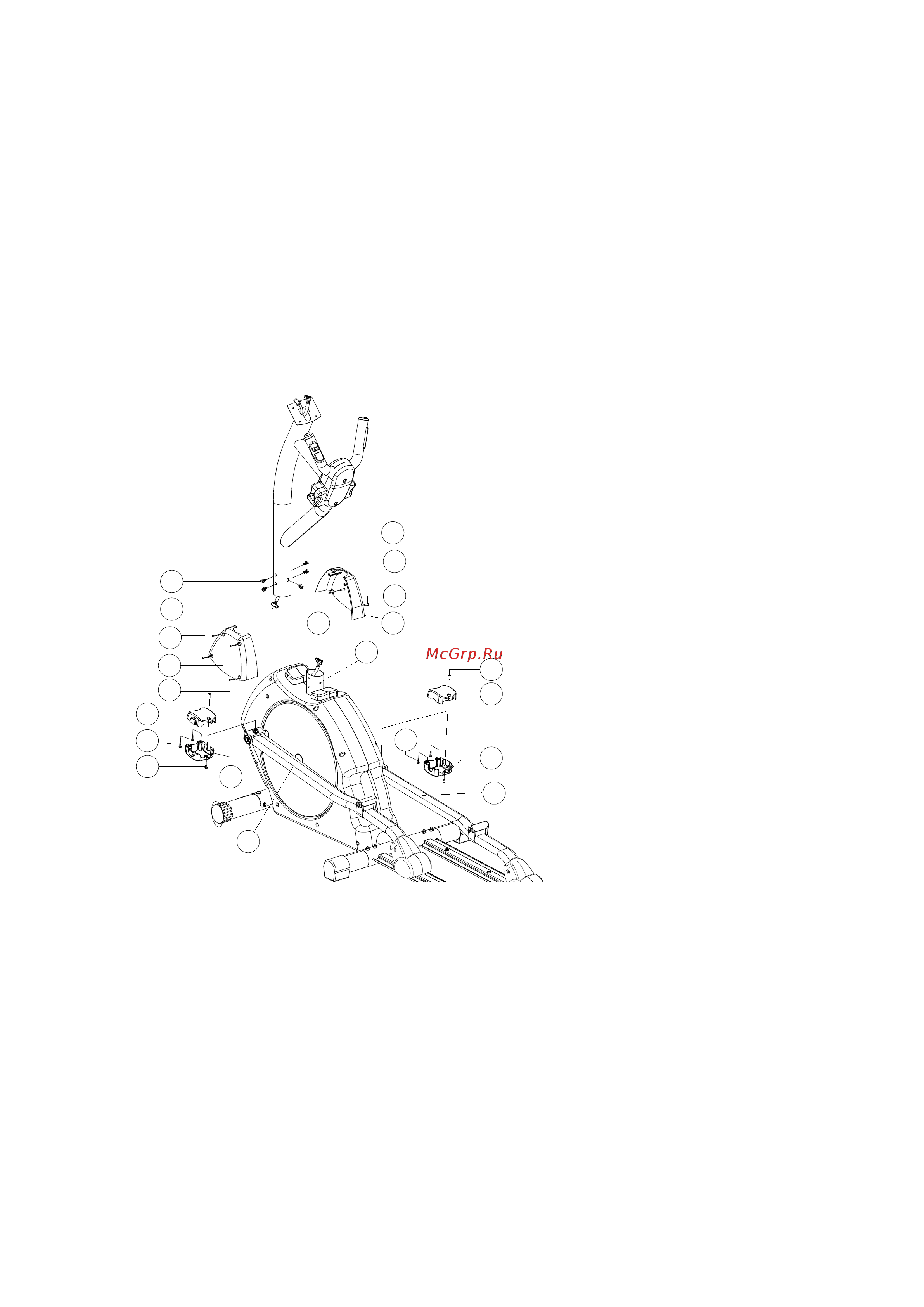

Шаг 2.
1. Соедините нижний кабель консоли (C-3) основной рамы (C) с кабелем стойки
консоли (B-8);
2. Снимите предустановленные винты (B-5), установите стойку консоли (B) на
основную раму и закрепите с помощью 5 винтов (B-5);
3. Установите левый кожух стойки консоли (C-2) и правый кожух (C-1) на основную
раму (C) и закрепите их с помощью винтов (D-3/ D-4);
4. Соедините кожухи (J-L1/J-L2) & (J-R1/J-R2) на левой и правой опорах шатуна
(J-L/J-R) и скрепите их, используя 3 винта (D-3) и один винт (J-1) на каждую сторону.
B
B-5
B-5
C-1
D-3
C-2
D-4
D-3
B-8
J-R1
J-R2
J-1
D-3
J-L1
J-L2
D-3
J-1
J-L
J-R
C
C-3
