Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в самом конце сборки.

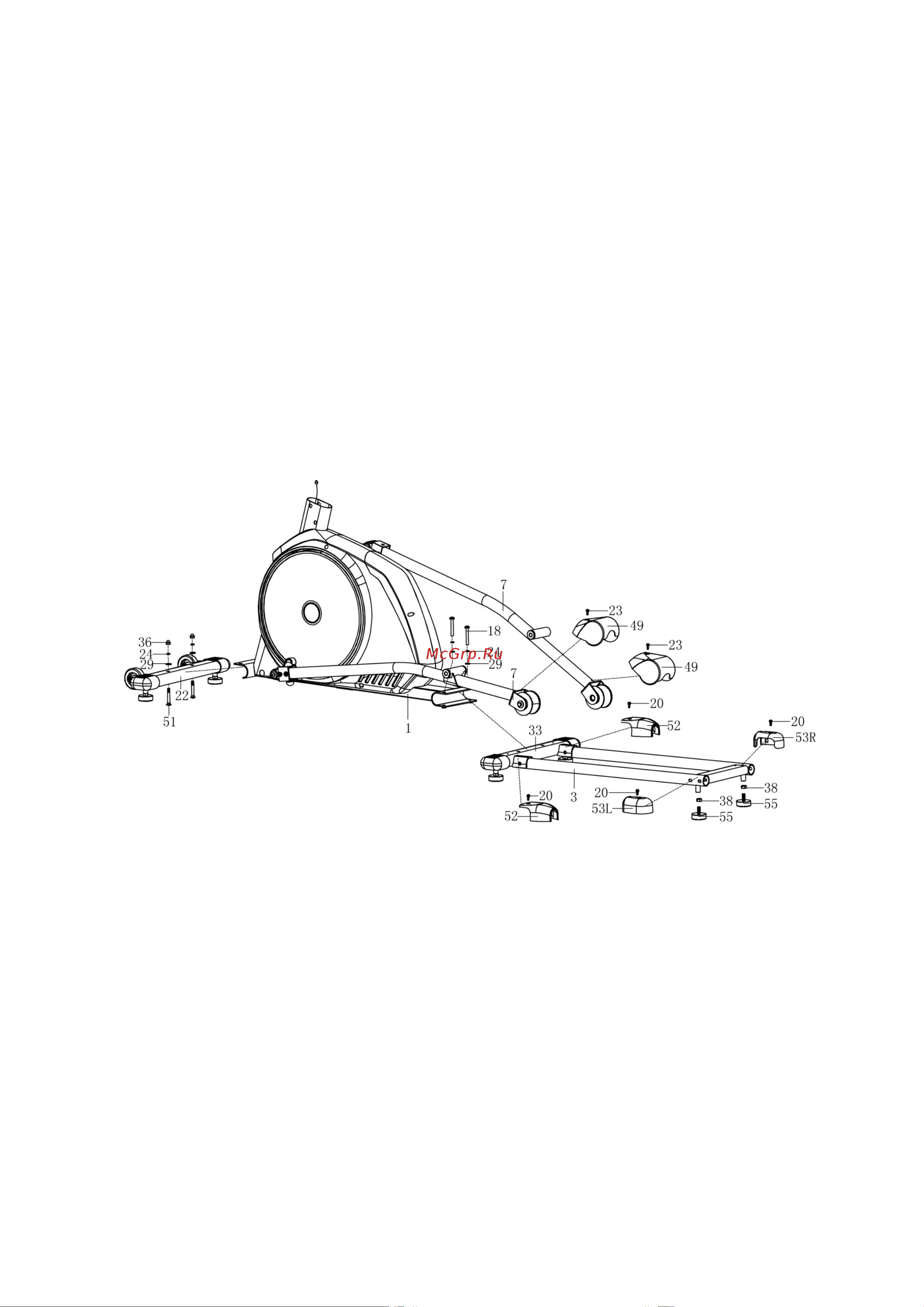

Шаг 1.

Зафиксируйте передний стабилизатор (22) на основной раме (1) с помощью винта (51),

пружинной шайбы (24), шайбы (29) и гайки (36). Зафиксируйте ножку (55) и гайку (38)

в направляющей (3). Затем зафиксируйте задний стабилизатор (33) на основной раме

(1) с помощью гайки (18), пружинной шайбы (24) и шайбы (29). Наконец,

зафиксируйте передний кожух направляющей (52), задний кожух направляющей (53L

/ R) на направляющей (33) и направляющую (3) соответственно с помощью винта (20).

Зафиксируйте кожух ролика (49) на опоре шатуна (7) с помощью винта (23).
