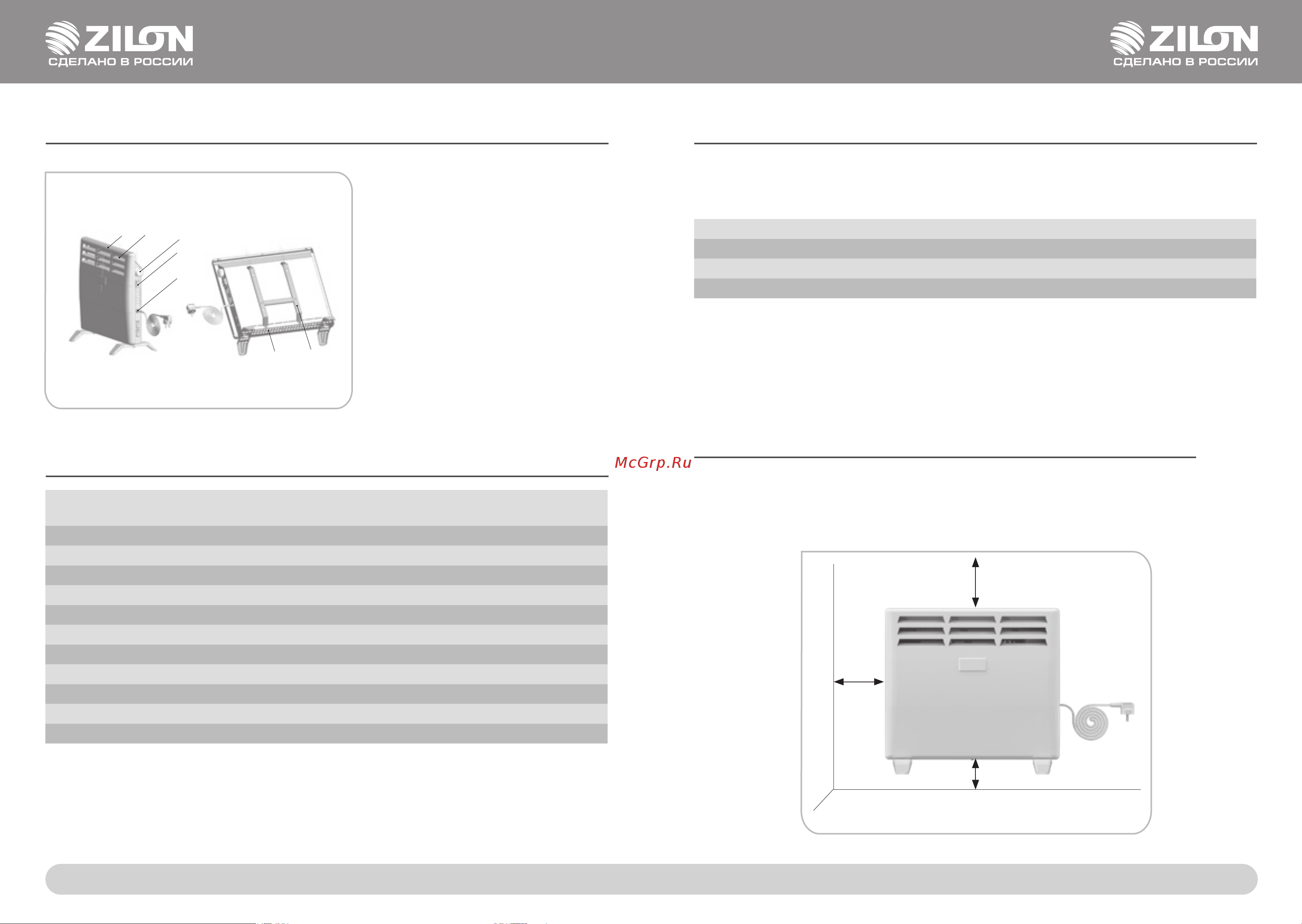

![Zilon ZHC-1000 А 2.0 [3/10] Устройство конвектора уют](/views2/1834163/page3/bg3.png)
54
7. КОМПЛЕКТНОСТЬ
Комплектность конвектора должна соответствовать таблице ниже.
Таблица №1:
Наименование Количество
конвектор 1 шт
комплект шасси 1 шт
инструкция по эксплуатации с гарантийным талоном 1 шт
8. МИНИМАЛЬНЫЕ РАССТОЯНИЯ
ДЛЯ УСТАНОВКИ КОНВЕКТОРА
Для организации правильной работы конвектора, необходимо соблюдать минимальные
расстояния до окружающих предметов при его установке. Это позволит организовать лег-
кий доступ воздуха к воздухозаборным решеткам прибора.
Рис. 2
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
ZHC-1000 SR3.0
ECO
ZHC-1500 SR3.0
ECO
ZHC-1000 SR3.0
ECO
Мощность обогрева, Вт 500/1000 750/1500 1000/2000
Наличие сетевой вилки на кабеле питания да да да
Напряжение питания, в 220 220 220
Номинальный ток, А 4,4 6,5 8,7
Влагозащитное исполнение IP24 IP24 IP24
Класс электрозащиты I класс I класс I класс
Площадь обогрева, м
2
до 15 до 20 до 25
Размеры прибора (ШхВхГ), мм 460х400х83 595х400х83 830х400х83
Размеры упаковки (ШхВхГ), мм 480х450х125 615х450х125 850х450х125
Вес нетто, кг 3,3 3,7 5,0
Вес брутто, кг 3,7 4,5 5,9
1. Корпус
2. Воздуховыпускная решетка
3. Ручка регулировки термостата
4. Кнопка включения/выключения и
выбора мощности
5. Электрический шнур с вилкой
6. Ножки
7. Воздухозаборная решетка
8. Кронштейн для крепления к стене
5. УСТРОЙСТВО КОНВЕКТОРА «УЮТ»
Рис. 1
1
3
4
5
7 8
2
100
10050
