6
4. ПРИНЦИП
ДЕЙСТВИЯ
Выделение тепла происходит
вполупроводящей матрице, сопротивление
которой зависит от температуры
поверхности, что обеспечивает эффект
саморегулирования, при повышении
температуры сопротивление матрицы
возрастает, тепловыделение падает
инаоборот (рис. 2).
Электропитание осуществляется от сети
напряжением 220–240 В и подводится
содного конца. Вконце участка обогрева
установлена концевая муфта.

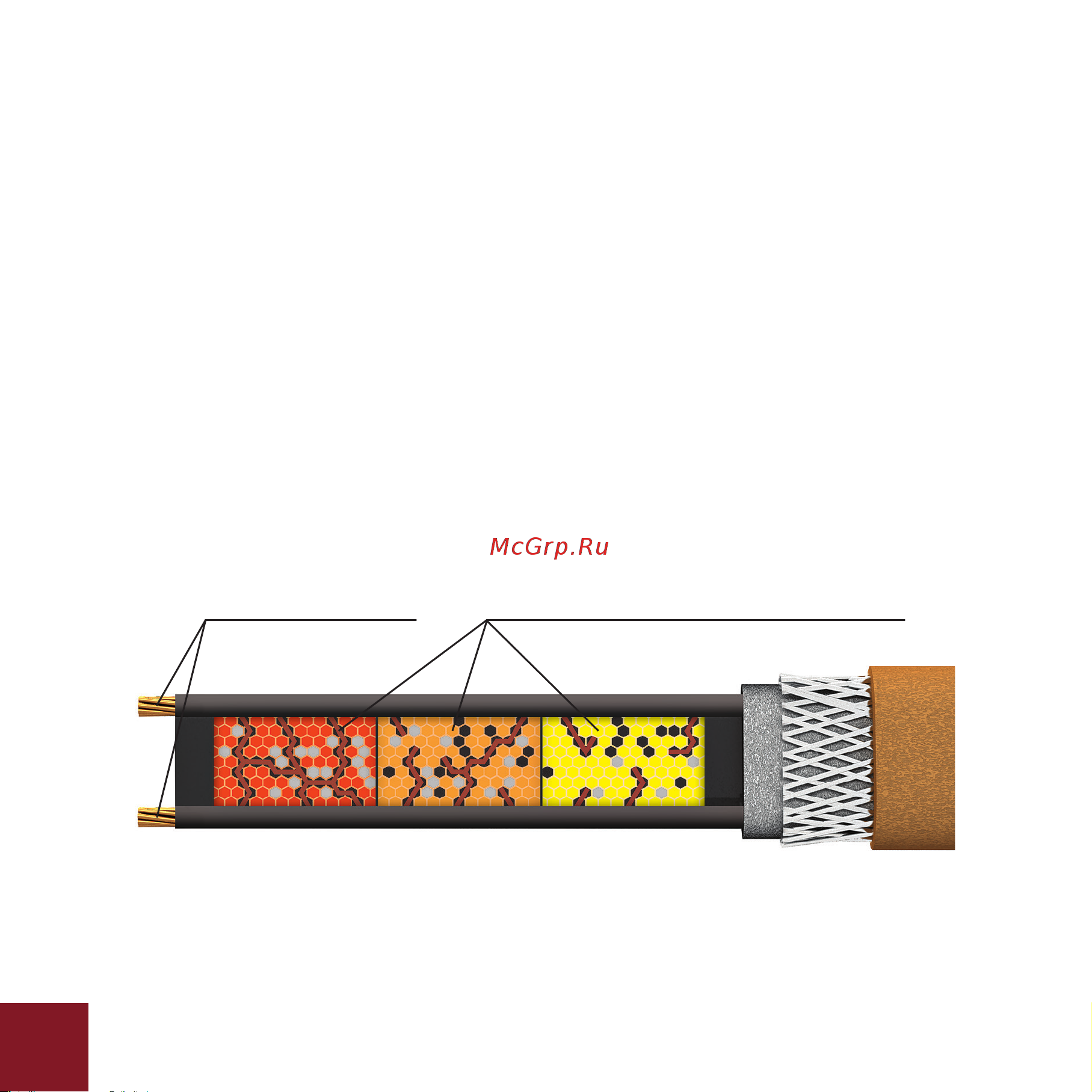

Холодная труба
Много проводящих
путей. Высокое
тепловыделение.
Теплая труба
Меньше проводящих
путей. Среднее
тепловыделение.
Горячая труба
Мало проводящих
путей. Низкое
тепловыделение.
Рис. 2. Эффект саморегулирования
Токопроводящие жилы Саморегулирующаяся полупроводящая матрица
