ТЕРМОРЕГУЛЯТОР ТР 515
Рис. 2

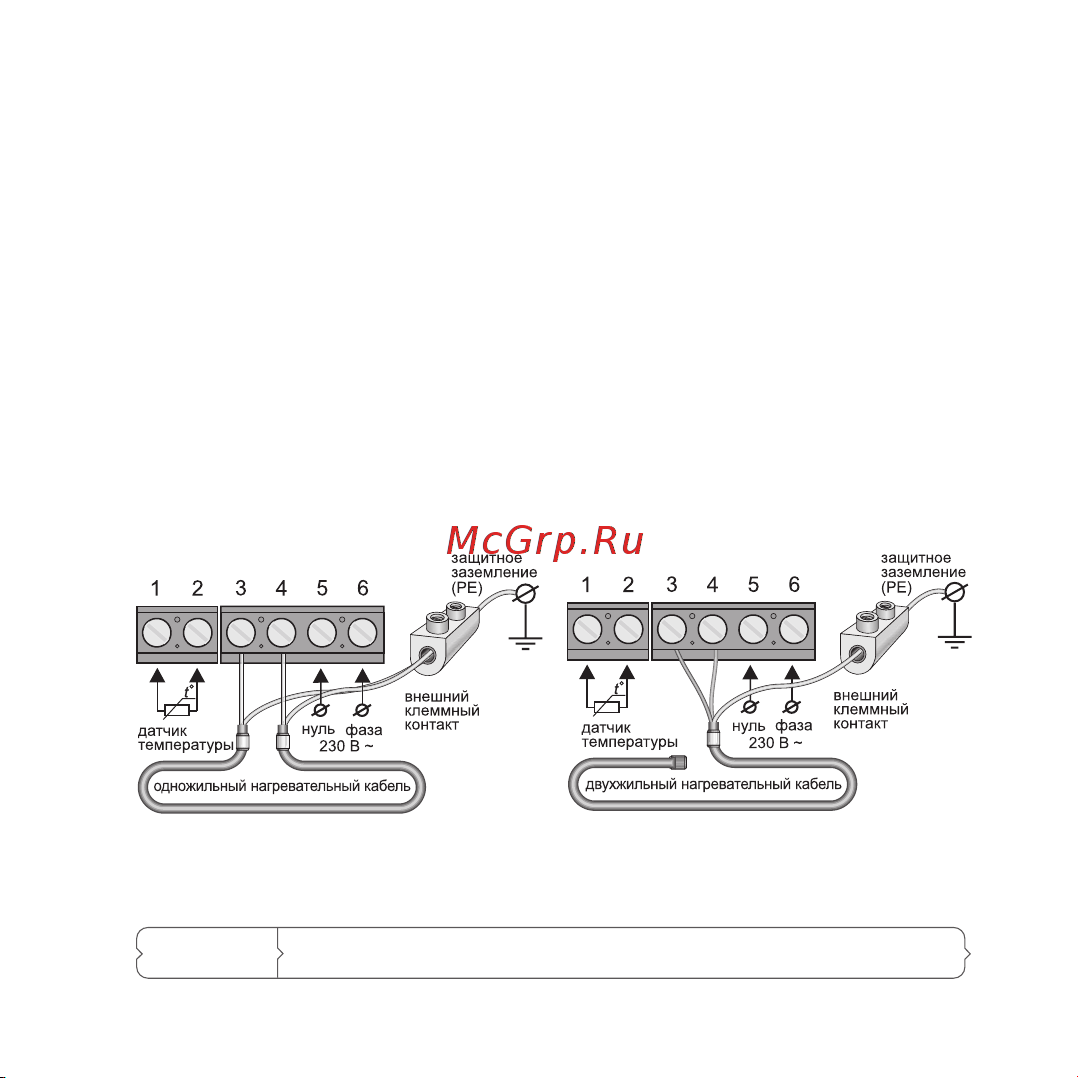

Датчик температуры подключается к клеммам 1 и 2 (полярность при
этом не имеет значения). Напряжение питания (переменное 230 В)
подается на клеммы 5 и 6, причем фаза (определяемая индикато-
ром) – на клемму 6, а нуль – на клемму 5.
Выводы нагревательной секции, мата или иного нагревателя соглас-
но соответствующей инструкции подключаются к терморегулятору
к клеммам 3 и 4; вывод экранирующей оплетки (желто-зеленый
провод) – к линии защитного заземления (PE) через внешний клемм-
ный контакт (не входит в комплект поставки) (рис. 2).
