31
ПАСПОРТ. ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
Выбор режима управления «по датчику температуры пола», «по
датчику температуры воздуха» или «по датчику температуры пола
с ограничением по датчику температуры воздуха»

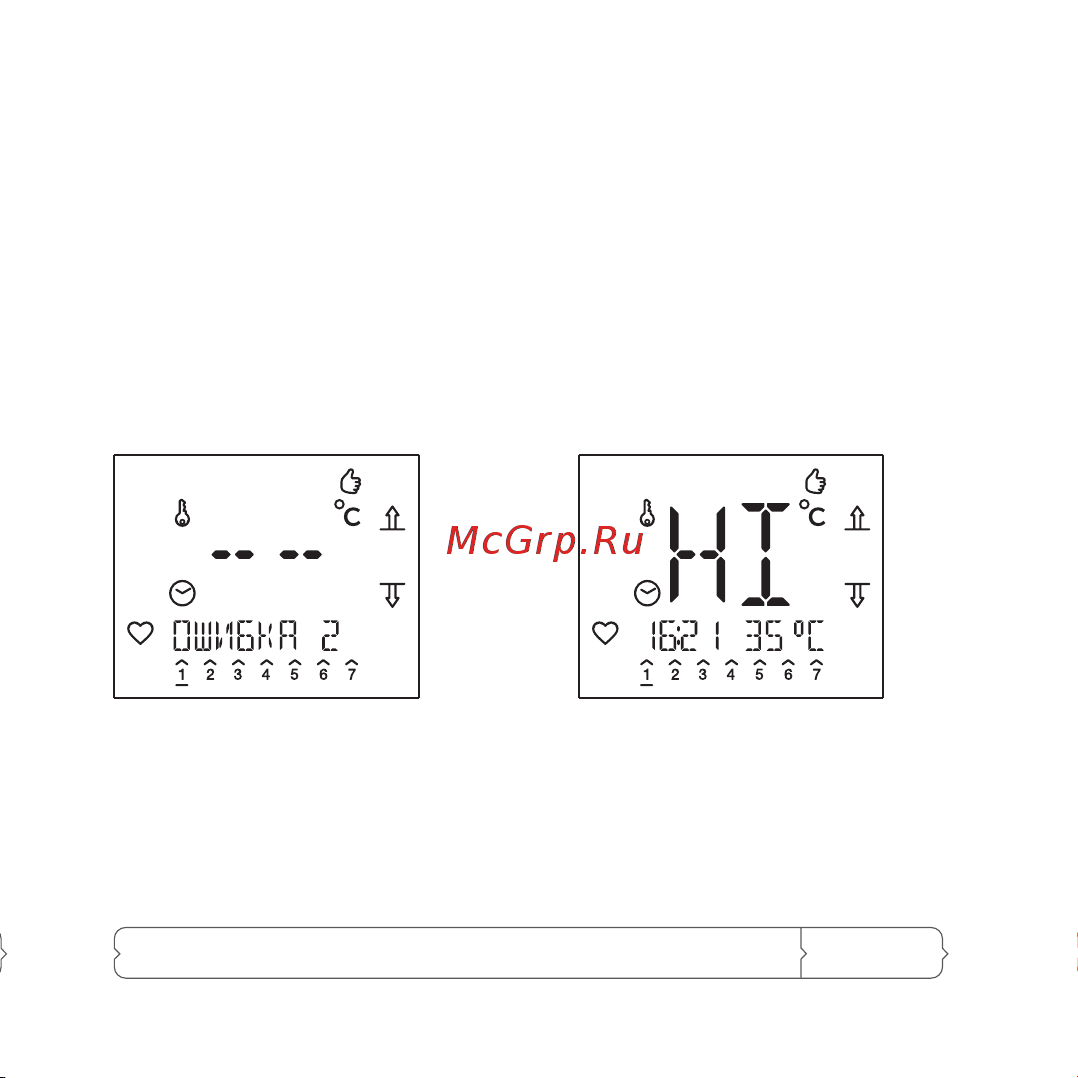

АВАРИЙНАЯ ИНДИКАЦИЯ
1. ОШИБКА 1 – обрыв датчика.
2. ОШИБКА 2 – короткое замыкание провода датчика.
3. ОШИБКА 3 – температура пола не может поняться до установлен-
ной в течение более 72 часов (при этом отображается текущая
температура пола большими цифрами).
4. HI – текущая температура пола превышает 45 °С.
