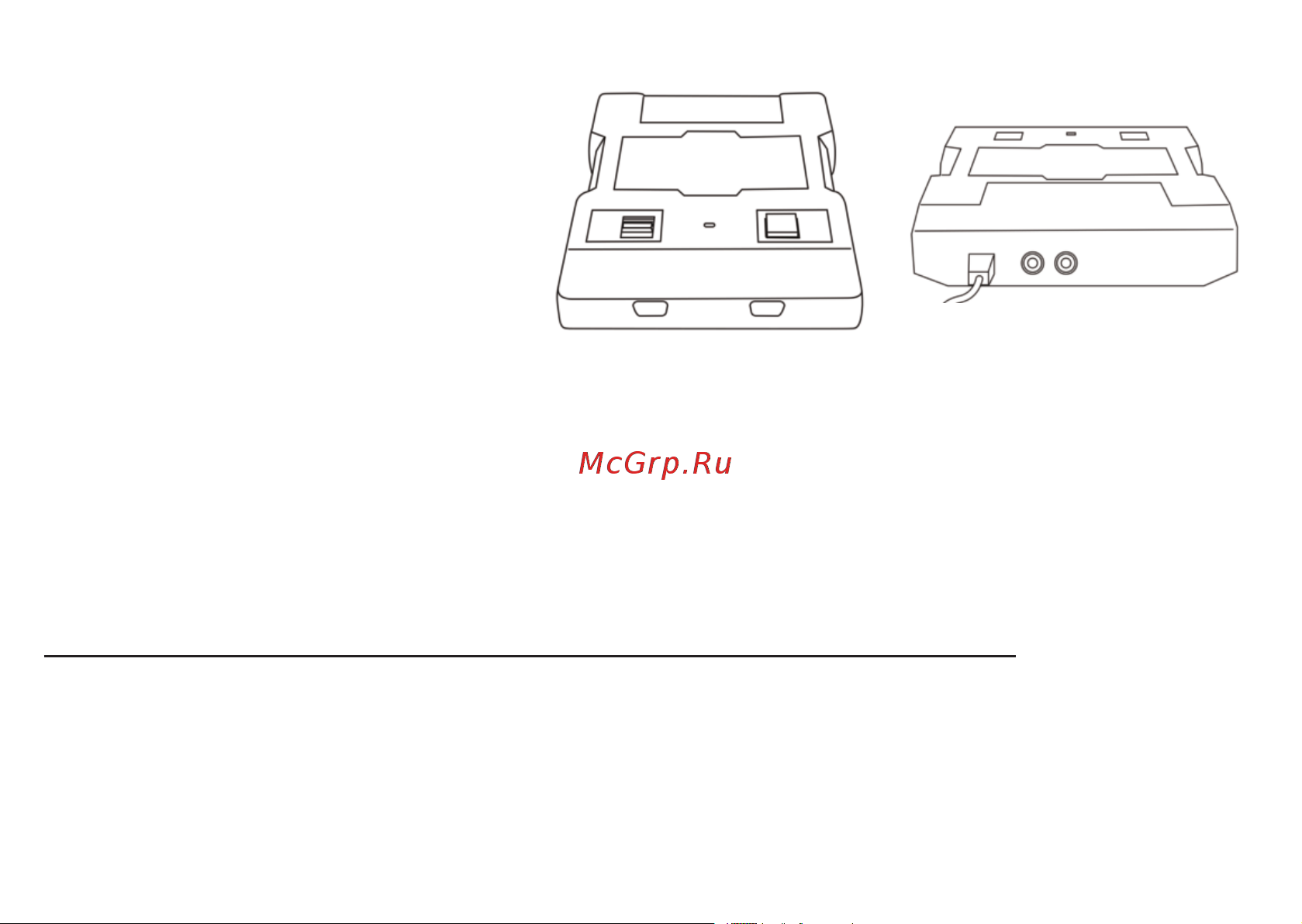

Составные части игровой видеоприставки

1. Игровая консоль

2. Кнопка включения ON/OFF (POWER)

3. Индикатор питания

4. Кнопка RESET

5. Разъемы для подключения

джойстиков

6. Cетевой кабель

7. Аудиовидео-разъемы

Подключение к телевизору

1. Присоедините штекеры аудиовидео-кабеля к аудиовидео-выходу игровой консоли.

2. Присоедините жёлтый штекер аудиовидео-кабеля к видеовходу телевизора, а белый штекер

кабеля – к аудиовходу телевизора.

3. Подключите основной джойстик к левому гнезду на передней панели. Дополнительный джойстик

(используется при игре вдвоём) подключается к правому гнезду на передней панели.

4. Переведите телевизор в режим “Видео”.

5. Подключите сетевой кабель к электрической сети 220В.

Обязательно выключайте игровую видеоприставку при переключениях кабелей.

Подключение к телевизорам c различными видеовходами

• При наличии в телевизоре стандартного входа AV (RCA) подключение осуществляется согласно

инструкции с помощью входящих в комплектацию кабелей.

• Если в телевизоре разъём SCART, то для подключения необходимо использовать переходник

SCART – RCA (в комплект не входит).

2 3 4

6 7
