- 22 -

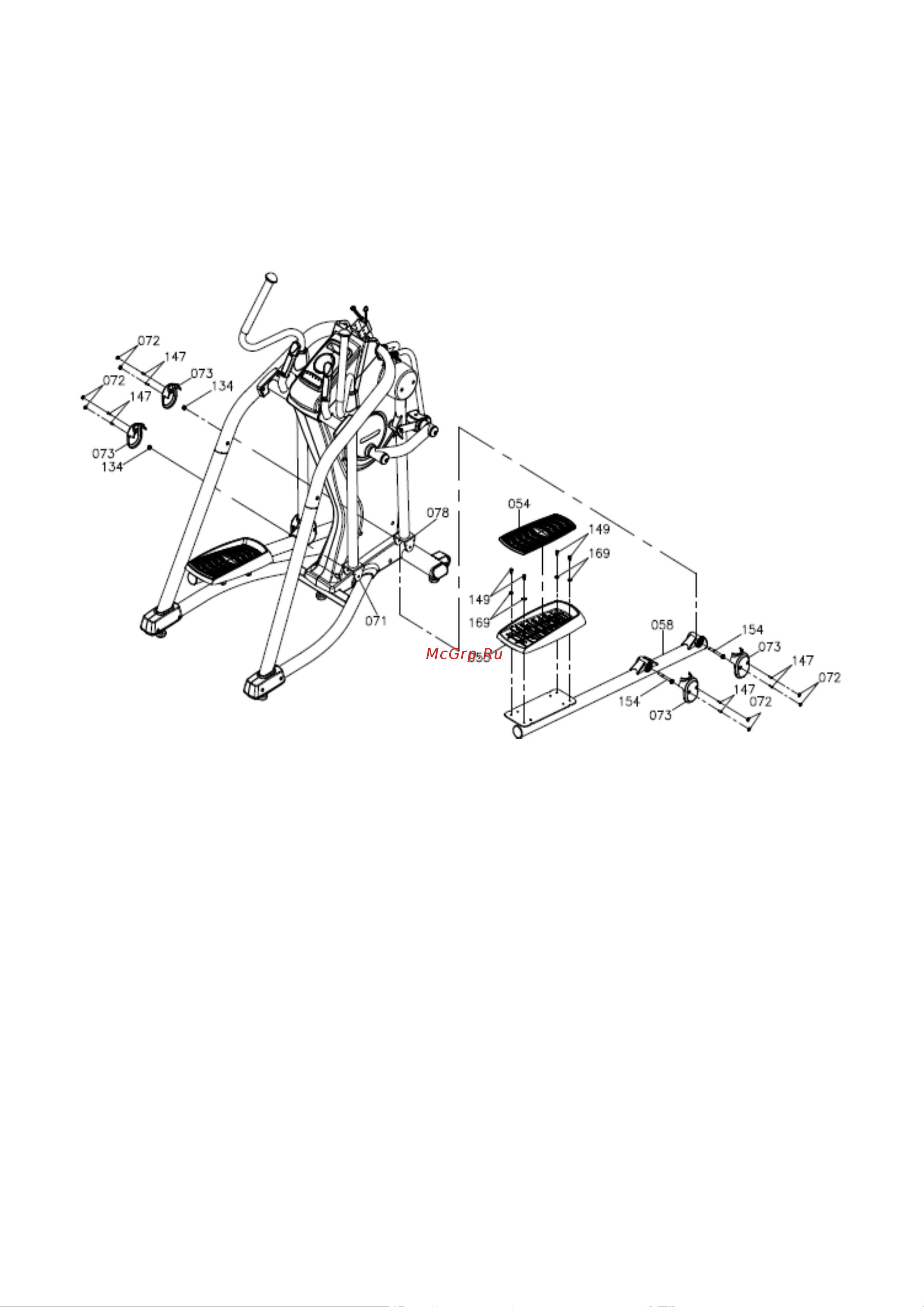

ШАГ 13

Прикрепите рычаг педали (58) к переднему и заднему поворотному рычагу (78, 71) и

полностью затяните 4 болта (M10xp1,5x90 мм) (154) и 4 гайки (M10xp1,5) (134).

16 винтов (M5xp0,8x15 мм) (147) предварительно смонтированы в нижней части

переднего и заднего поворотного рычага (78, 71). Удалите вышеуказанные винты (147).

Прикрепите крышки рычага педали (73) к переднему и заднему поворотному рычагу (78,

71) и полностью затяните с помощью 8 винтов (147). Затем установите 8 заглушек (72) на

крышку рычага педали (73).

ШАГ 14

8 болтов (M8 × p1,25 × 15 мм) (149) и 8 шайб (8 × 19 × 2,0 т) (169) предварительно

смонтированы на рычаге педали (58). Снимите вышеуказанные болты (149) и шайбы

(169). Присоедините правую педаль (55) к правому рычагу педали (58) и полностью

затяните 4 болтами (149) и 4 шайбами (169). Поместите нескользящую накладку (54) на

правую педаль (55).

Повторите вышеописанную процедуру для левой стороны.
