- 23 -

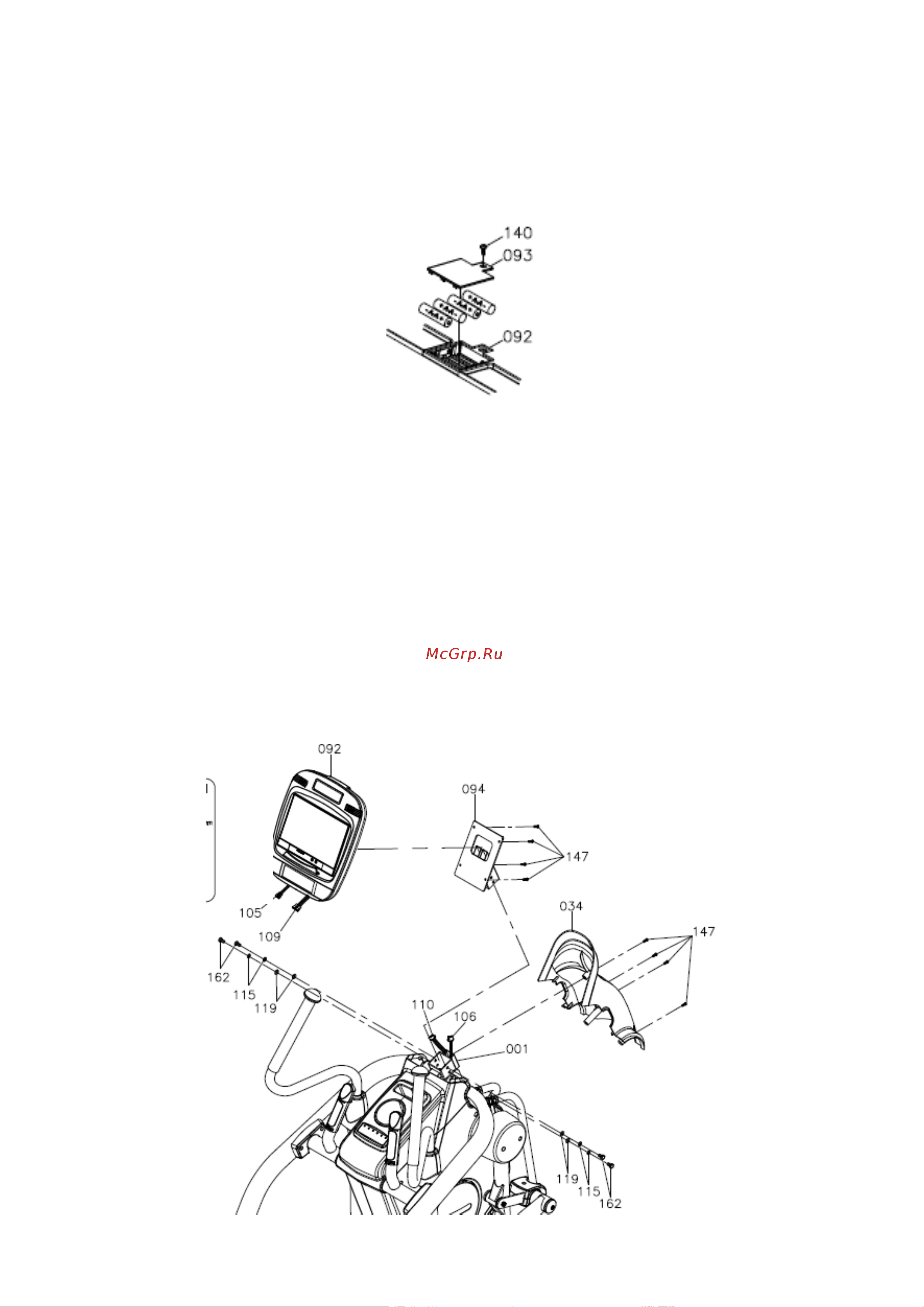

ШАГ 15

Ослабьте винт (M3x10 мм) (140) в нижней части консоли, чтобы открыть дверцу батареи

(93). Консоль (92) работает с четырьмя перезаряжаемыми батареями AA.

ПРИМЕЧАНИЕ: Консоль подходит только для никель-металл-гибридных / Ni-MH

аккумуляторов. Установите перезаряжаемые батареи в консоль (92). Затем прикрепите

дверцу батареи (93) назад и полностью закрепите ее винтом (140).

ШАГ 16

4 шайбы (8 × 16 × 2,0 т) (119), 4 шайбы M8 (115) и 4 болта (M8 × p1,25 × 15 мм) (162)

предварительно смонтированы на кронштейне консоли (94). Снимите вышеуказанные

шайбы (119), шайбы (115) и шайбы (162). Вставьте провода (110, 106) в кронштейн

консоли (94). Прикрепите консольный кронштейн (94) к основной раме (1) и полностью

затяните его 4 шайбами (119), 4 шайбами (115) и 4 болтами (162). Подсоедините верхний

соединительный провод (105) к среднему соединительному проводу (106). Подсоедините

провод верхнего импульсного датчика (109) к проводу среднего импульсного датчика

(110).

ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не защемить провода. Прикрепите консоль (92) к

кронштейну консоли (94) и полностью затяните 4 винтами (M5xp0,8x15 мм) (147).

Прикрепите переднюю крышку (34) к основной раме (1) и полностью затяните 4 винтами

(M5xp0,8x15 мм) (147).
