СБОРКА ОБОРУДОВАНИЯ

ВНИМАНИЕ

Прежде чем начать сборку тренажера, внимательно ознакомьтесь с инструкциями.

Незатянутые детали, а также неправильно закрепленные части тренажера могут привести к

появлению шума и к поломке оборудования.

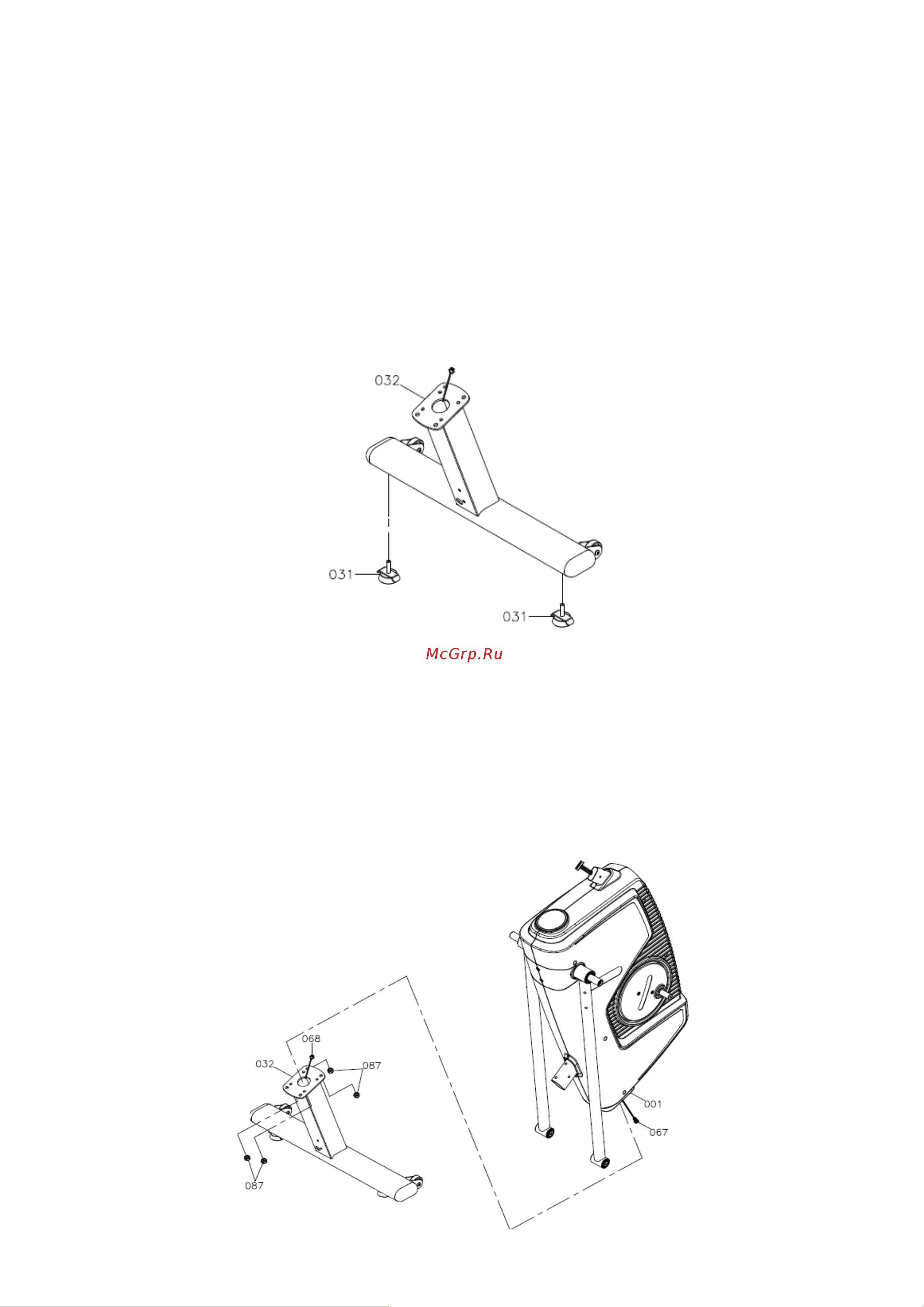

ШАГ 1

Присоедините 2 выравнивателя (31) под передний стабилизатор (32).

Обязательно надежно затягивайте выравниватели (31) до тех пор, пока не будут

устранены винтовые линии, как показано на рисунке.

ШАГ 2

ПРИМЕЧАНИЕ: 4 гайки (M10xp1,5) (87) предварительно смонтированы в нижней части

главной рамы (1).

Снимите 4 гайки (87) с главной рамы (1). Подсоедините соединительный провод нижнего

адаптера (68) к соединительному проводу среднего адаптера (67).

ПРИМЕЧАНИЕ. Будьте осторожны, чтобы не защемить провода.

Затем прикрепите передний стабилизатор (32) (колесами вверх) к главной раме (1) и

слегка затяните 4 гайки (87).

ПРИМЕЧАНИЕ: Не затягивайте в этот момент.
