- 22 -

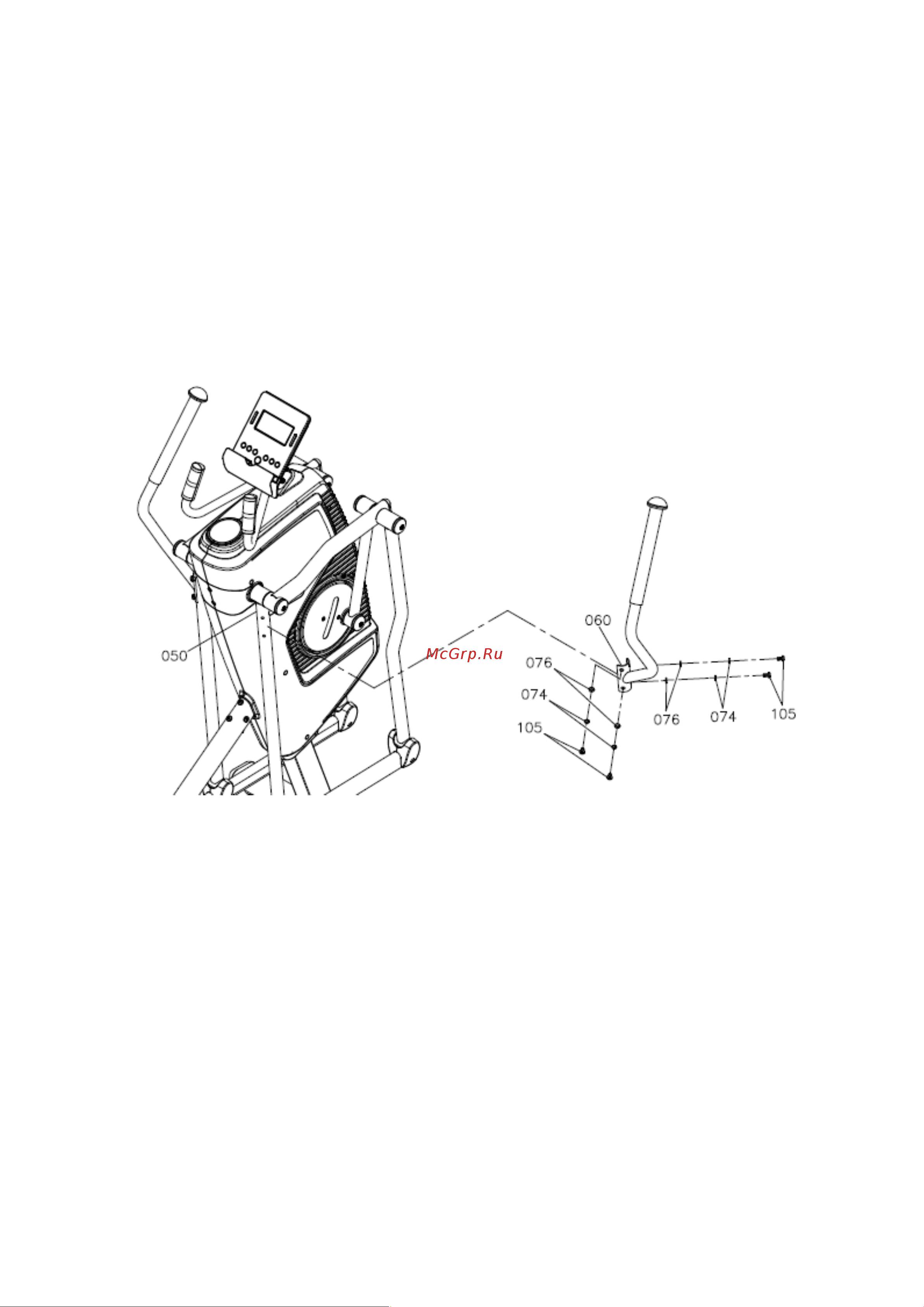

ШАГ 12

На верхнем руле имеется табличка «R» и «L» (59, 60).

8 болтов (M8xp1, 25x16 мм) (105), 8 шайб (M8) (74) и 8 шайб (8x16x2, 0t) (76) уже

установлены на левый и правый задний поворотный рычаг (48, 50).

Снимите вышеуказанные болты и шайбы с заднего поворотного рычага (48, 50).

Прикрепите правый верхний руль (60) к правому заднему поворотному кронштейну (50) и

полностью затяните его 2 болтами (105), 2 шайбами (74) и 2 шайбами (76).

Повторите вышеописанную процедуру для левой стороны.

Завершите сборку, убедитесь, что все детали затянуты перед использованием

оборудования. Убедитесь, что предмет находится на уровне пола, если нет, отрегулируйте

и полностью затяните выравниватели (31). Подсоедините адаптер (71) к разъему,

расположенному с левой стороны главной рамы (1). Подключите адаптер (71) к

электрической розетке, чтобы включить консоль.
