Yamota TOP 10ft [10/24] Схема соединения рамы
![Yamota TOP 10ft [10/24] Схема соединения рамы](/views2/2041543/page10/bga.png)

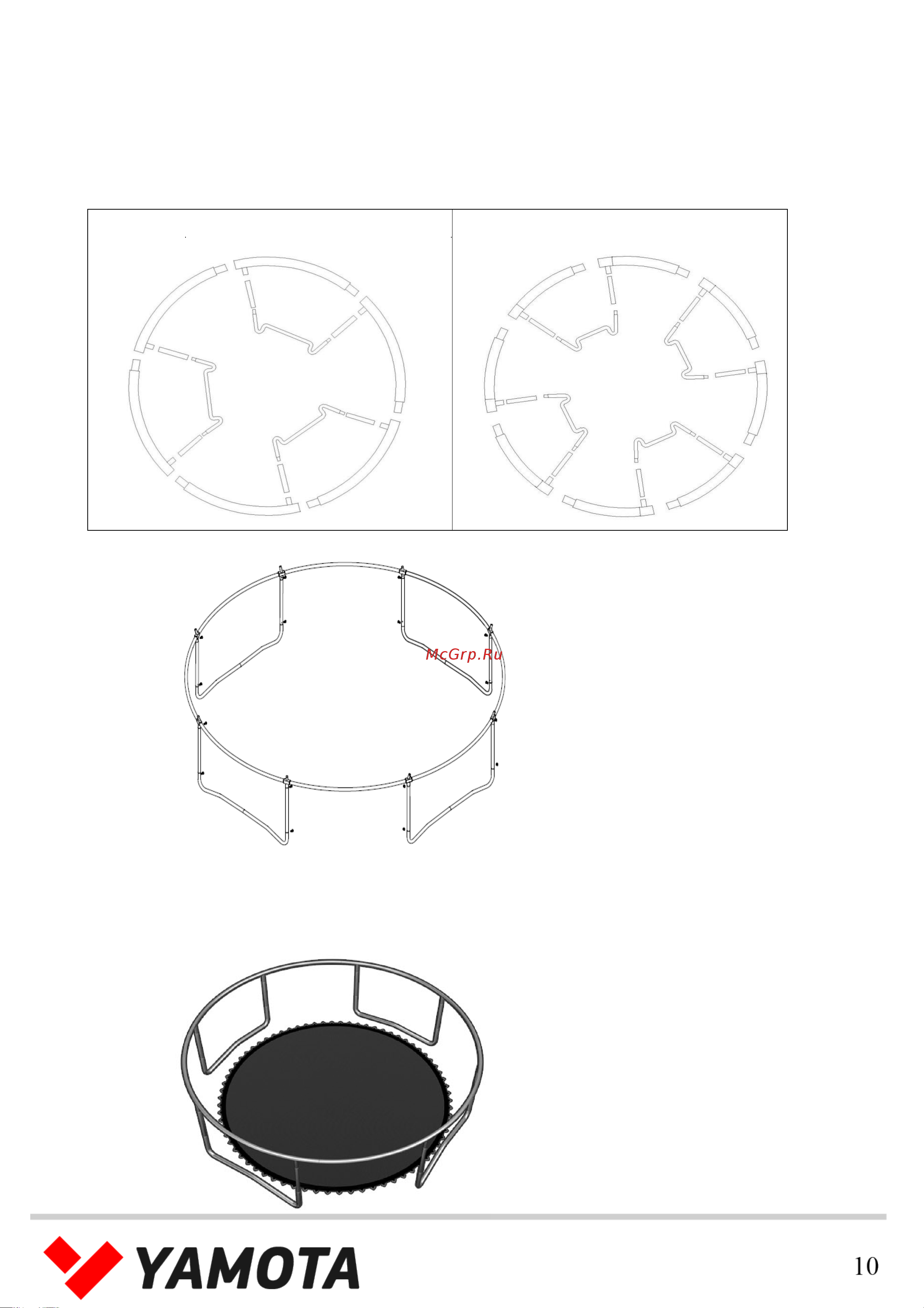

Схема соединения рамы
Используя список деталей выше, соедините все части согласно рисунку, предварительно выбрав
размер своего батута.
Ø 244 см (3 ноги)
305 см , 366 см, 427 см (4 ноги)
Зафиксируйте болтами А8, как показано на рисунке.
Шаг 4
Расстелите прыжковое полотно (A1) внутри круга лицевой стороной с
логотипом вверх.
Сверху разложите верхнюю защитную сеть (A10).
