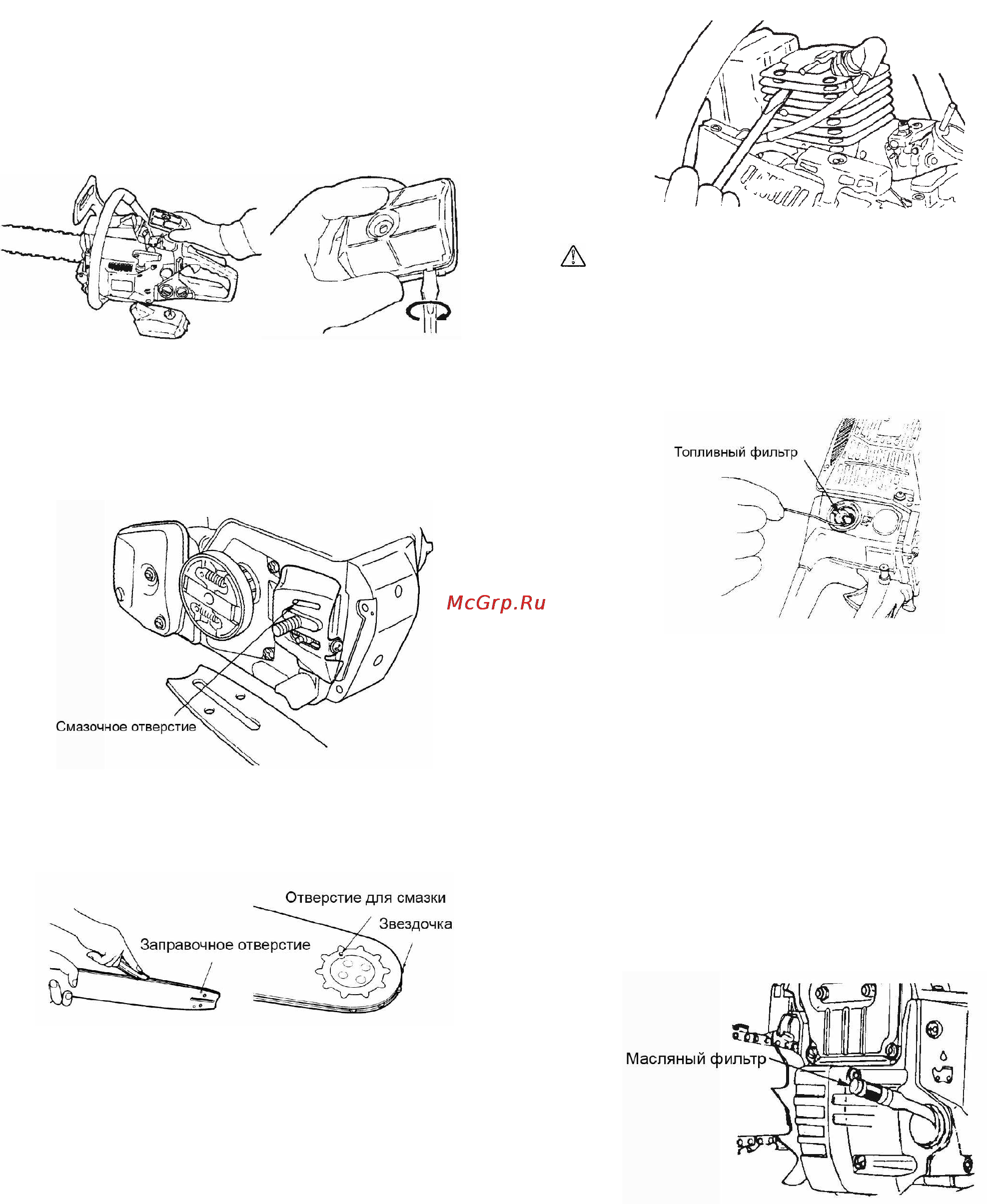

ОБСЛУЖИВАНИЕ ПОСЛЕ КАЖДОГО И СП ОЛ ЫОВ АН ИЯ 1 Воздушный фильтр См Рис 20 Остатки опилок и грязи можно удалить постукиванием угла фильтрующего элемента о твердую поверхность Разобрать фильтрующий элемент на две части и промыть их в бензине При использовании сжатого воздуха продувку делать изнутри При обратном монтаже фильтрующего элемента осторожно их сдавливать пока не будет услышан щелчок выключателя зажигания предназначенные для них места правильно легли в Рис 23 А ВНИМАНИЕ Убедиться что входной патрубок для воздуха закрыт фильтром Рис 20 ПРИМЕЧАНИЕ Аккуратно вставлять воздушный фильтр на место совмещая его кромки с канавкой в корпусе цилиндра 2 Система смазки цепи См Рис 21 Снять шину и очистить от опилок систему смазки цепи и смазочное отверстие 2 Топливный фильтр См Рис 24 С помощью крючка изготовленного из куска проволоки извлечь топливный фильтр через топливную горловину Разобрать фильтр и промыть его бензином при необходимости заменить Рис 24 ПРИМЕЧАНИЕ Не сгибать трубку идущую к фильтру удерживать ее пинцетом При установке фильтра на место исключить попадание волокон от тряпок или грязи во входной патрубок 3 Масляный фильтр См Рис 25 Рис 21 Только для моделей БОБР 4518 6222 3 Шина См Рис 22 На снятой шине очистить паз от опилок и отверстие для смазки передней звездочки Отверстие для смазки С помощью крючка изготовленного из куска проволоки извлечь масляный фильтр через маслозаливную горловину и очистить фильтрующий элемент в бензине При установке фильтра обратно в масляный бак необходимо убедиться в том что он расположен в переднем правом углу Кроме того необходимо очистить от загрязнений и внутреннюю поверхность масляного бака Рис 22 Смазать носовую часть направляющей звездочки через отверстие для смазки передней звездочки 4 Другие детали Проверить двигатель на наличие возможных утечек топливной смеси исправность основных частей надежность установки рукоятки и крепления шины При обнаружении дефектов необходимо обязательно заменить неисправные детали прежде чем приступать к работе ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 1 Ребра охлаждения двигателя См Рис 23 Опилки образующиеся в процессе работы изделия забивают пространство между ребрами охлаждения цилиндра двигателя что может привести к его перегреву Периодически проверять и очищать ребра охлаждения цилиндра двигателя после снятия крышки воздушного фильтра и цилиндра При установке крышки цилиндра убедиться в том что электрические провода идущие от Рис 25 4 Свеча зажигания См Рис 26 Очистить электроды свечи зажигания щеткой проверить зазор между электродами При необходимости установить зазор 0 65 мм 10
