36
nelle pagine grafiche di questo manuale.
1. Interruttore
2. Maniglia di lavoro
3. Contenitore per la raccolta delle polveri
4. Collegamento di evacuazione della polvere
5. Piede di lavoro
6. Velcro per il fissaggio della carta vetrata
* Ci possono essere differenze tra il disegno e il prodotto.

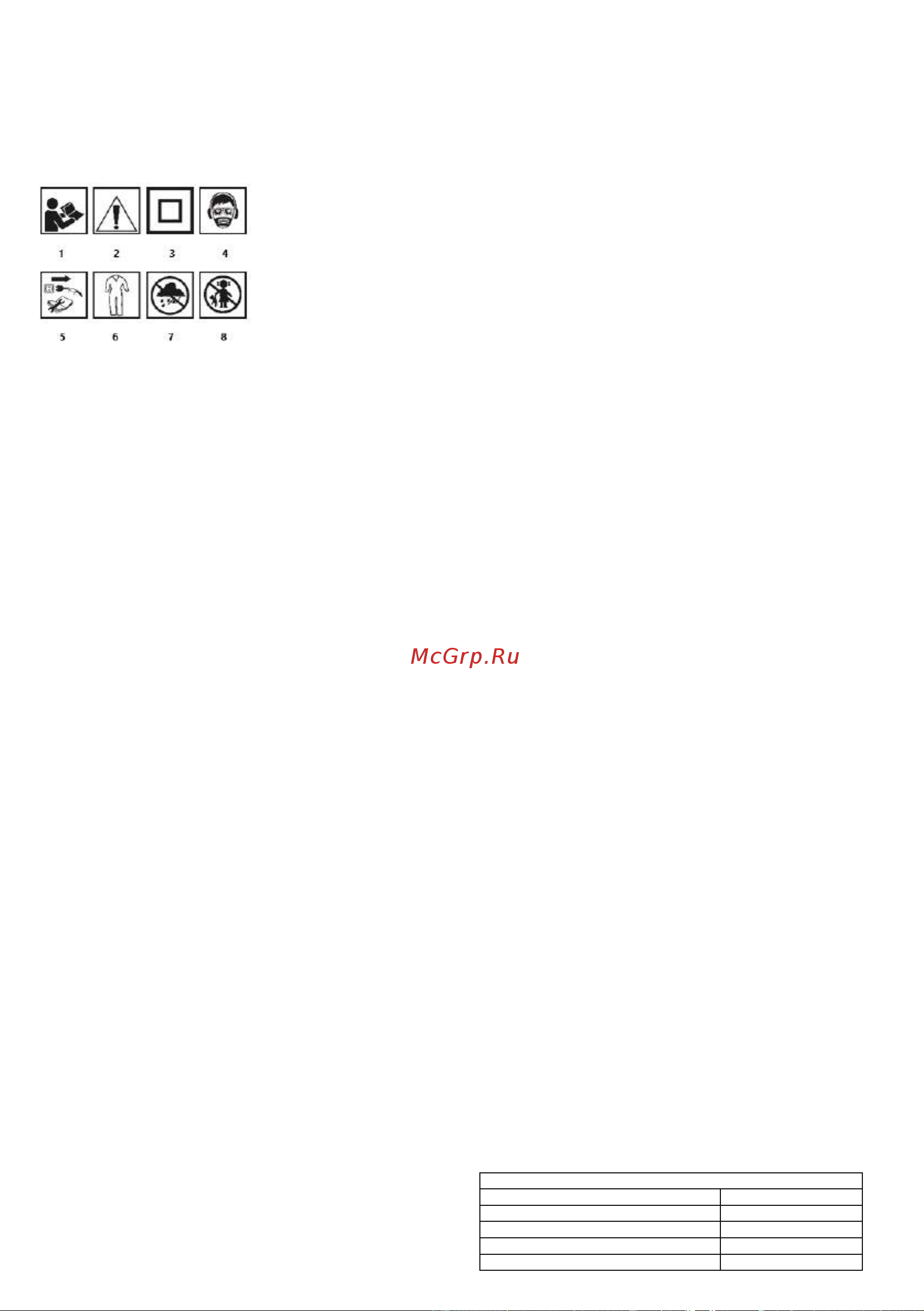

SPIEGAZIONE DEI PITTOGRAMMI UTILIZZATI:
1. OSSERVAZIONE! Prendi precauzioni speciali!
2. Leggi il manuale di istruzioni, osserva le avvertenze e le condizioni di
sicurezza in esso contenute!
3. Seconda classe di protezione.
4. Utilizzare dispositivi di protezione individuale (occhiali di sicurezza,
protezioni per l'udito, maschera antipolvere).
5. Scollegare il dispositivo prima della riparazione.
6. Utilizzare indumenti protettivi.
7. Proteggere il dispositivo dall'umidità.
8. Non permettere ai bambini di accedere allo strumento.
ATTREZZATURE E ACCESSORI
Piede di lavoro triangolare, (montato sul dispositivo) triangolare allungato
e precisione allungata 3 pezzi.
Contenitore con un sacchetto che raccoglie la polvere1 pz.
Carta vetrata, per ogni piede di lavoro (gradazione diversa – 9 pz.
PREPARAZIONE AL LAVORO
SELEZIONE DI CARTA VETRATA
La carta vetrata con grana più spessa è adatta per la sgrossatura della
maggior parte dei materiali e la carta con grana più fine viene utilizzata nei
lavori di finitura.
• Quando la superficie non è uniforme, iniziare il lavoro con carta
grossolana e continuare fino a quando la superficie non è livellata.
• Quindi utilizzare carta a grana media per rimuovere le tracce rimaste
dal trattamento della carta grossolana.
• Infine, utilizzare carta a grana fine per eseguire l'operazione di finitura.
APPLICAZIONE CARTA VETRATA
La smerigliatrice ha un piede di lavoro con il cosiddetto Velcro, che
consente una sostituzione facile e rapida della carta vetrata.
• Avvicinare la carta vetrata al piede di lavoro della Fig. A6 in modo che
i suoi fori coincidano con i fori nel piede di lavoro della smerigliatrice e
premere verso il basso per garantire un'efficace rimozione della
polvere.
• Per rimuovere la carta vetrata, è necessario inclinarla su un lato e
quindi tirarla.
La carta vetrata perforata deve essere utilizzata in modo che la
polvere possa raggiungere attraverso le aperture nella lega di lavoro
il sistema di drenaggio della polvere. Prima di ogni cambio di carta
vetrata, il piede di lavoro deve essere pulito, rimuovendo la polvere
e le eventuali impurità da esso utilizzando, ad esempio, un pennello
o un pennello.
Inoltre, la smerigliatrice ha anche morsetti di carta vetrata per un piede
quadrato o rettangolare nel caso di utilizzo di carta vetrata non destinata
al fissaggio Velcro.
• Scegli la gradazione della carta vetrata appropriata al lavoro pianificato.
• Per ammorbidire la carta, strofinare il lato liscio contro il bordo, ad
esempio di un tavolo.
• Posizionare la carta vetrata sulla lega della smerigliatrice (4).
• Assicurarsi che i fori nella carta vetrata e nel piede di lavoro (4)
coincidano completamente.
• Stringere i morsetti per carta vetrata (5).
• Assicurarsi che la carta vetrata sia fissata saldamente.
La carta vetrata deve adattarsi perfettamente al piede della
smerigliatrice. Non ci può essere rilassamento. Se durante la
macinazione la carta si estrae, è necessario rimuovere
l'allentamento, il che prolungherà significativamente la durata della
striscia di carta vetrata presunta.
DISSIPAZIONE DELLA POLVERE
La smerigliatrice oscillante è dotata di un contenitore per la raccolta della
polvere per mantenere la pulizia della superficie del pezzo.
• Far scorrere l'attacco del contenitore della polvere Fig. A3 nell'ugello
di uscita della polvere Fig. A4 e sicuro
Verificare la certezza di incorporare il contenitore della polvere sulla
porta di scarico della polvere tirando leggermente il contenitore della
polvere (il contenitore della polvere è sigillato con un O-ring in
gomma).
Funzionamento e manutenzione della smerigliatrice
ON/OFF
La tensione di rete deve corrispondere alla tensione indicata sulla
targhetta della smerigliatrice.
On - attivare il pulsante di commutazione nella voce I Fig. B1.
Spegnimento: attiva il pulsante on nella posa O . Fico. B1 ·
LAVORO DI SMERIGLIATRICE OSCILLANTE
• Durante il funzionamento, l'intera superficie di rettifica del piede di
lavoro deve poggiare sulla superficie del pezzo.
• Applicare una pressione moderata alla smerigliatrice, spostarla sul
materiale in lavorazione con movimenti rotazionali, in direzione
trasversale o longitudinale.
• Per lavori ruvidi utilizzare carta vetrata con grana più grossa e per la
finitura di lavori a grana fine. Il tipo di carta vetrata è meglio selezionato
per prova.
• Al termine della lucidatura, ridurre la pressione sulla smerigliatrice e
sollevarla sopra il pezzo in lavorazione e solo allora spegnerla.
MANUTENZIONE OPERATIVA
Prima di procedere con qualsiasi attività di installazione, regolazione,
riparazione o manutenzione, rimuovere la spina del cavo di
alimentazione dalla presa di corrente.
MANUTENZIONE E STOCCAGGIO
• Si consiglia di pulire il dispositivo immediatamente dopo ogni utilizzo.
• Non utilizzare acqua o altri liquidi per la pulizia.
• Il dispositivo deve essere pulito con una spazzola o soffiato con aria
compressa a bassa pressione. Non utilizzare detergenti o solventi, in
quanto potrebbero danneggiare le parti in plastica.
• Pulire regolarmente gli spazi di ventilazione nell'alloggiamento del
motore per evitare il surriscaldamento del dispositivo.
• In caso di scintille eccessive sul commutatore, far controllare le
condizioni delle spazzole di carbone del motore da una persona
qualificata.
• Tenere sempre il dispositivo in un luogo asciutto, fuori dalla portata dei
bambini.
SOSTITUZIONE / SOSTITUZIONE DEL PIEDE DI LAVORO
A seconda delle esigenze e del tipo di lavoro svolto, è necessario utilizzare
un piede di lavoro appropriato. I tipi di piedini di lavoro dotati del dispositivo
sono mostrati nella Figura F
• Svitare le viti di fissaggio del piede di lavoro (4) (Fig G).
• Rimuovere e sostituire il piede.
• Stringere le viti di fissaggio.
Il piede di lavoro danneggiato deve essere sostituito
immediatamente.
SOSTITUZIONE DELLE SPAZZOLE DI CARBONE
Le spazzole di carbone usurate (più corte di 5 mm), bruciate o
incrinate del motore devono essere sostituite immediatamente.
Entrambe le spazzole vengono sempre sostituite
contemporaneamente.
L'operazione di sostituzione delle spazzole di carbone dovrebbe
essere affidata solo a una persona qualificata che utilizza parti
originali.
Tutti i tipi di difetti devono essere rimossi dal servizio autorizzato del
produttore
INDICI DI ASCOLTO
Smerigliatrice oscillante 59G336
Parametro
Valore
Tensione di alimentazione
230 V CA
Frequenza di alimentazione
50 Hz
Potenza
180 watt (stampa)
Lunghezza del cavo di alimentazione
≥ 3m
