ВВЕДЕНИЕ

Из теории электромагнитного взаимодействия вихретокового датчика с

металлическими объектами известно, что сигнал приемной катушки, порождаемый

электромагнитным полем, наводимым возбуждающей обмоткой датчика,

характеризуется не только амплитудой, но и фазой, т.е., является векторной

величиной.

Величины амплитуды и фазы зависят от электрофизических параметров

объектов, таких как электропроводность, магнитная проницаемость, глубина

залегания, геометрия и т.д.

Точно описать характер взаимодействия датчика с металлическими

объектами весьма сложно, учитывая многообразие влияющих факторов. Однако

отметить некоторые общие закономерности можно.

Выше мы упомянули о том, что сигнал датчика - э то в е к т о р н а я в е л и ч и н а ,

характеризующаяся амплитудой и фазой. Если подносить какой-либо м е талл и ч еский

предмет к датчику, то очевидно, что величина этого вектора будет меняться. При

этом конец вектора будет описывать на координатной плоскости некоторые фигуры

(лучи, петли и т.д.). Такие фигуры принято называть годографами. Они наиболее

полно описывают сложный характер взаимодействия датчика с металлическими

объектами.

При анализе годографов следует запомнить несколько общих правил:

• годографы небольших и средних ферромагнитных объектов располагаются в

левом квадранте (т.е. имеют отрицательный относительно вертикальной оси

угол наклона);

• годографы объектов из цветных металлов и больших ферромагнитных

объектов лежат в правом квадранте (положительный угол наклона);

• чем больше площадь отражающей поверхности объекта и чем выше его

электропроводность, тем больше наклон годографа вправо;

• годографы средних и больших железных объектов, как правило, имеют

форму в виде петли;

• годографы объектов из цветных металлов в основном прямые;

• в правильно сбалансированном по грунту приборе вектор грунта

располагается вдоль горизонтальной оси.

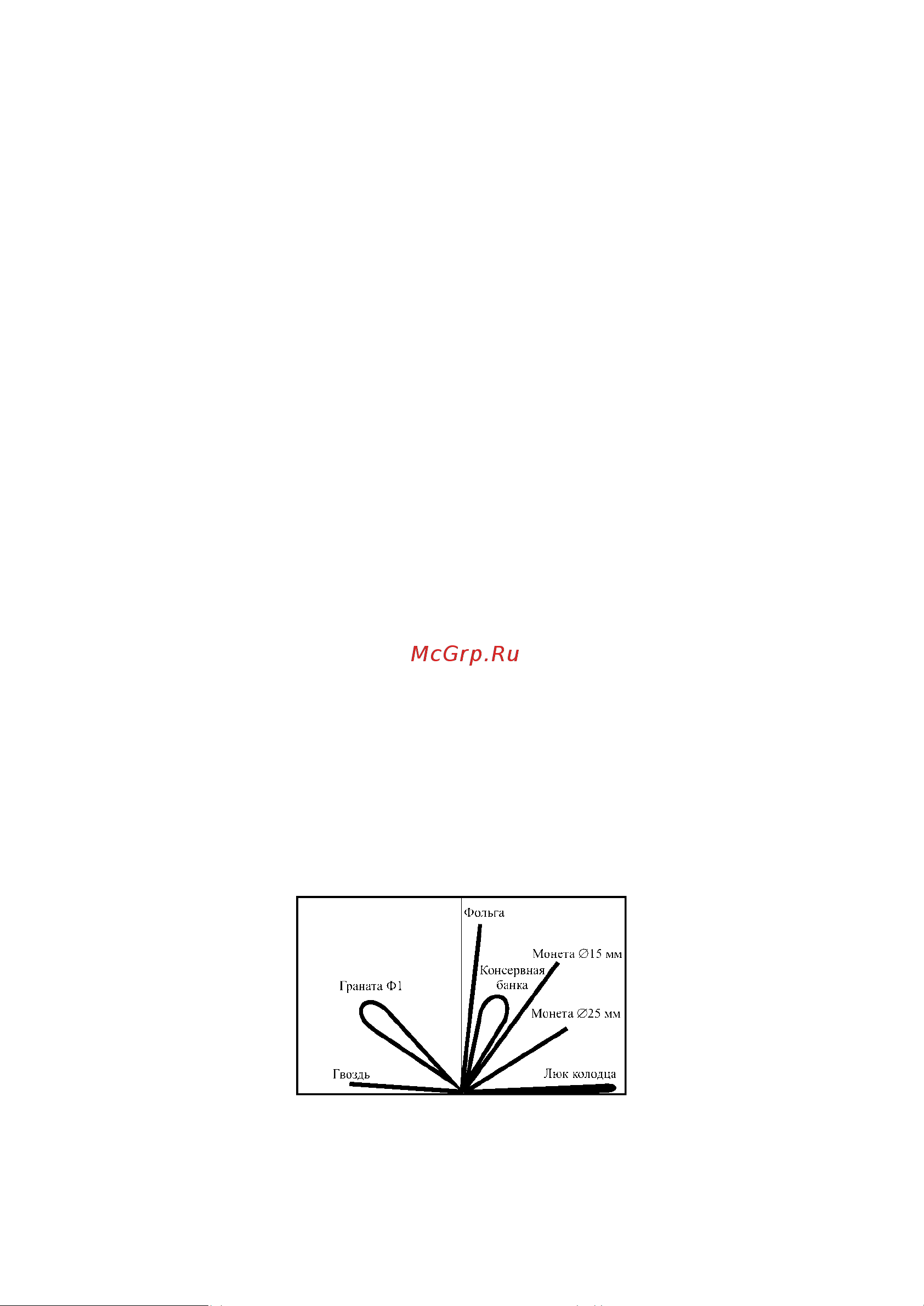

Примеры годографов некоторых объектов приведены н а Рис. 1:

Рис. 1

Таким образом, анализируя форму и положение годографа на координатной

плоскости можно с определенной степенью вероятности идентифицировать тип

объекта.

Следует учесть, что приведенные примеры годографов являются
