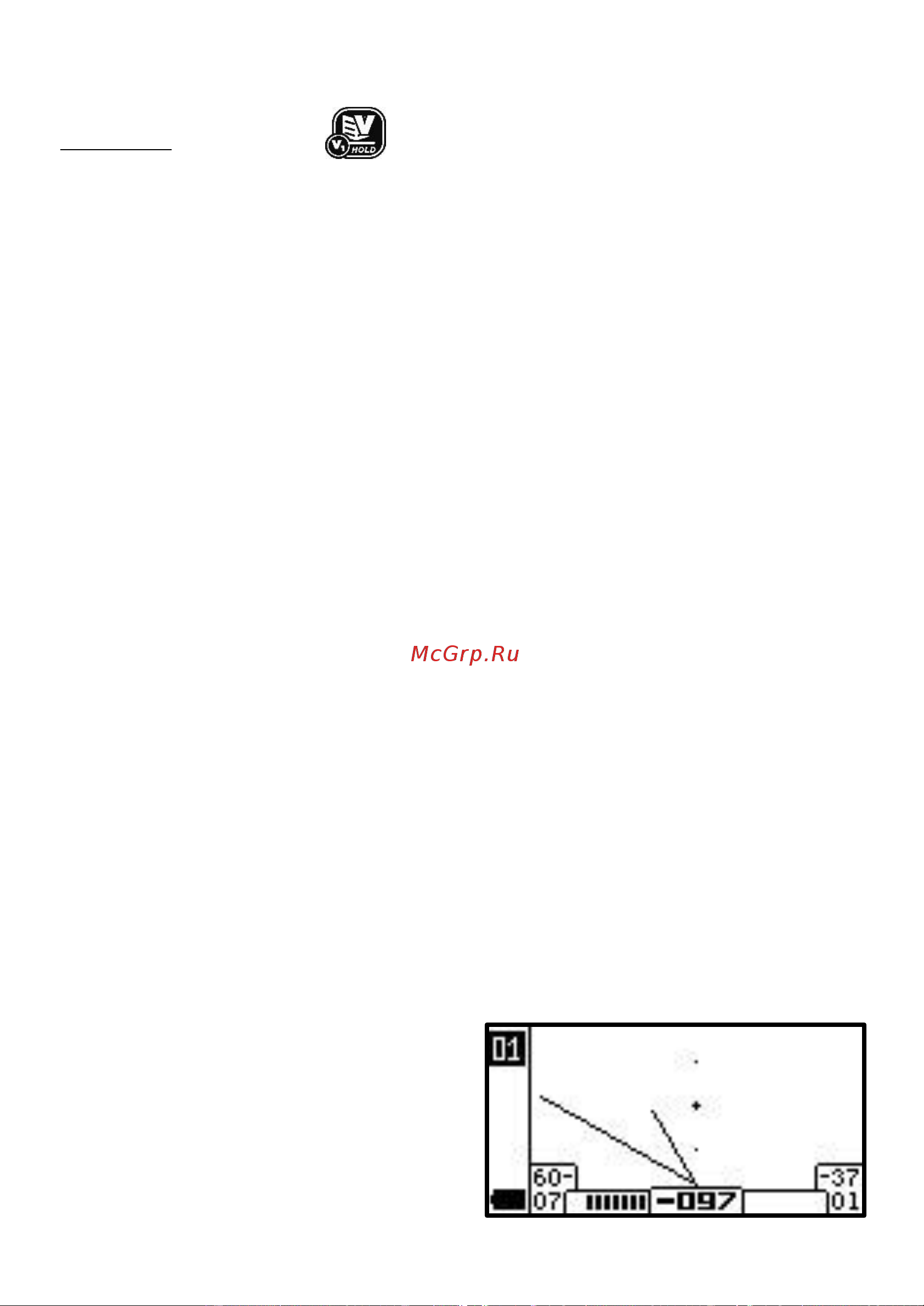

Ака Intronik STF [31/40] Отображением информации на экране

«V1» меню. Доп. видео меню. Управление

отображением информации на экране.

Длительное нажатие кнопки .

Годограф D (вкл./выкл.). Включает и выключает отображение D годографа на экране

металлоискателя.

ВЧ Годограф (вкл./выкл.). Включает и выключает отображение SFT годографа

высокой частоты на экране металлоискателя.

НЧ Годограф (вкл./выкл.). Включает и выключает отображение SFT годографа низкой

частоты на экране металлоискателя.

Отображение TI1 (вкл./выкл.). Включает и выключает отображение TI1,

двухчастотного Индекса Цели (Target index) на экране металлоискателя.

Отображение TI2 (вкл./выкл.). Включает и выключает отображение TI2,

дополнительного двухчастотного Индекса Цели (Target index 2) на экране

металлоискателя.

Отображение PRc (вкл./выкл.). Включает и выключает отображение PRc,

Коэффициента Вероятности (Probability coefficient) на экране металлоискателя.

Расширенное пояснение информации о целях на

экране.

Годографы отдельных частот.

1. SFT Годограф высокой частоты (HF)

2. SFT Годограф низкой частоты (LF)

Годографы отображаются на экране после идентификации цели, и сохраняются на

нем до идентификации следующей цели.

Что такое годограф.

Сигнал датчика (катушки) металлоискателя - это векторная величина,

характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический

предмет к датчику, то очевидно, что величина этого вектора будет меняться. При этом

конец вектора будет описывать на координатной плоскости некоторые фигуры (лучи,

петли и т.д.). Такие фигуры принято называть годографами. Годографы наиболее

полно, по сравнению с одним лишь VDI, описывают сложный характер взаимодействия

датчика с металлическими целями. При анализе годографов следует запомнить

несколько общих правил:

• годографы небольших и средних

ферромагнитных (железных)

объектов располагаются в левой

половине экрана и соответствуют

отрицательным значениям VDI.
