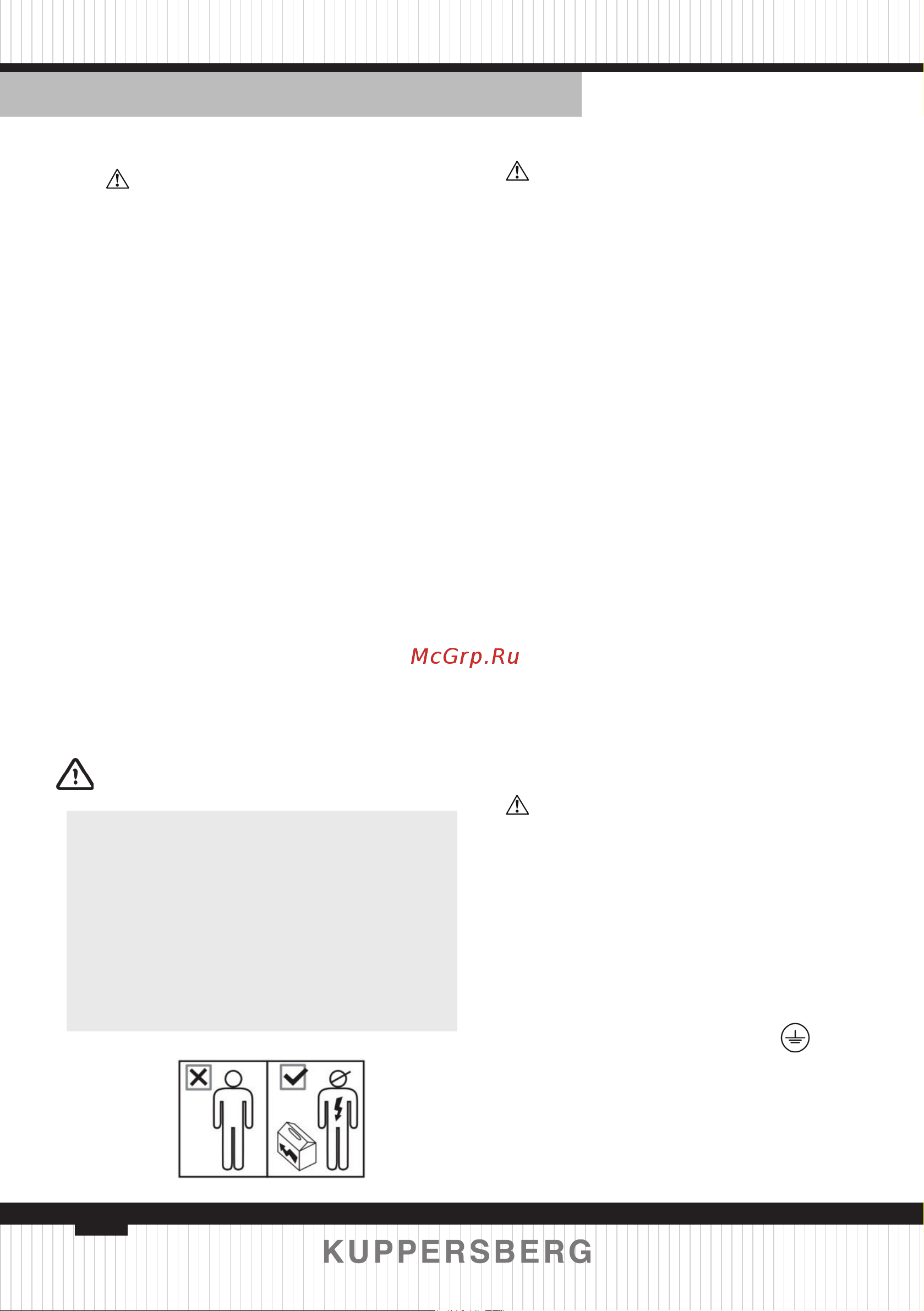

![Kuppersberg ECS 627 [48/88] Connecting the hob to the mains power supply](/img/pdf.png)
Kuppersberg ECS 627 [48/88] Connecting the hob to the mains power supply
![Kuppersberg ECS 627 [48/88] Connecting the hob to the mains power supply](/views2/2041925/page48/bg30.png)
48
TECHNICAL PASSPORT ENGLISH
Hob
Installation
CAUTIONS
1. The ceramic hotplate must
be installed by qualied personnel or
technicians. We have professionals at
your service.Please never conduct the
operation by yourself.
2. The hob will not be installed
directly above dishwasher,fridge,freeze
r,washing
machine or clothes dryer,as
the humidity may damage the hob
electronics.
3. The ceramic hotplate shall be
installed such that better heat radiation
can be ensured to enhance its reliability.
4. The wall and induced heating
zone above the table surface shall
withstand heat.
5. To avoid any damage,the
sandwich layer and adhesive must be
resistant to heat.
CONNECTING THE HOB TO
THE MAINS POWER SUPPLY
All installation work must be carried
out by a competent person or qualied
electrician.
Before connecting the mains
supply ensure that the mains voltage
corresponds to the voltage on the rating
plate inside the cooker hood. Warning:
THIS APPLIANCE MUST BE ARTHED.
This hob must be connected to the
mains power supply only by a suitably
qualied person.
Before connecting the hob to the
mains power supply,check that:
1. The domestic wiring system is
suitable for the power drawn by the hob.
2. The voltage corresponds to the
value given in the rating plate
3. The power supply cable sections
can withstand the load specied on the
rating plate.
To connect the hob to the mains power
supply,do not use adapters,reducers or
branching
devices,as they can cause
overheating and re.
The power supply cable must
not touch any hot parts and must be
positioned so that its
temperature will not exceed 180˚C
at any point.
Check with an electrician whether
the domestic wiring system is suitable
without alterations.Any alterations must
only be made by a qualied electrician.
This appliance is supplied with a 3
core mains cable coloured as follows:
Brown = L or Live
Blue = N or Neutral
Green and Yellow=E or Earth
This appliance requires a 32 Amp
Miniature Circuit Breaker.
