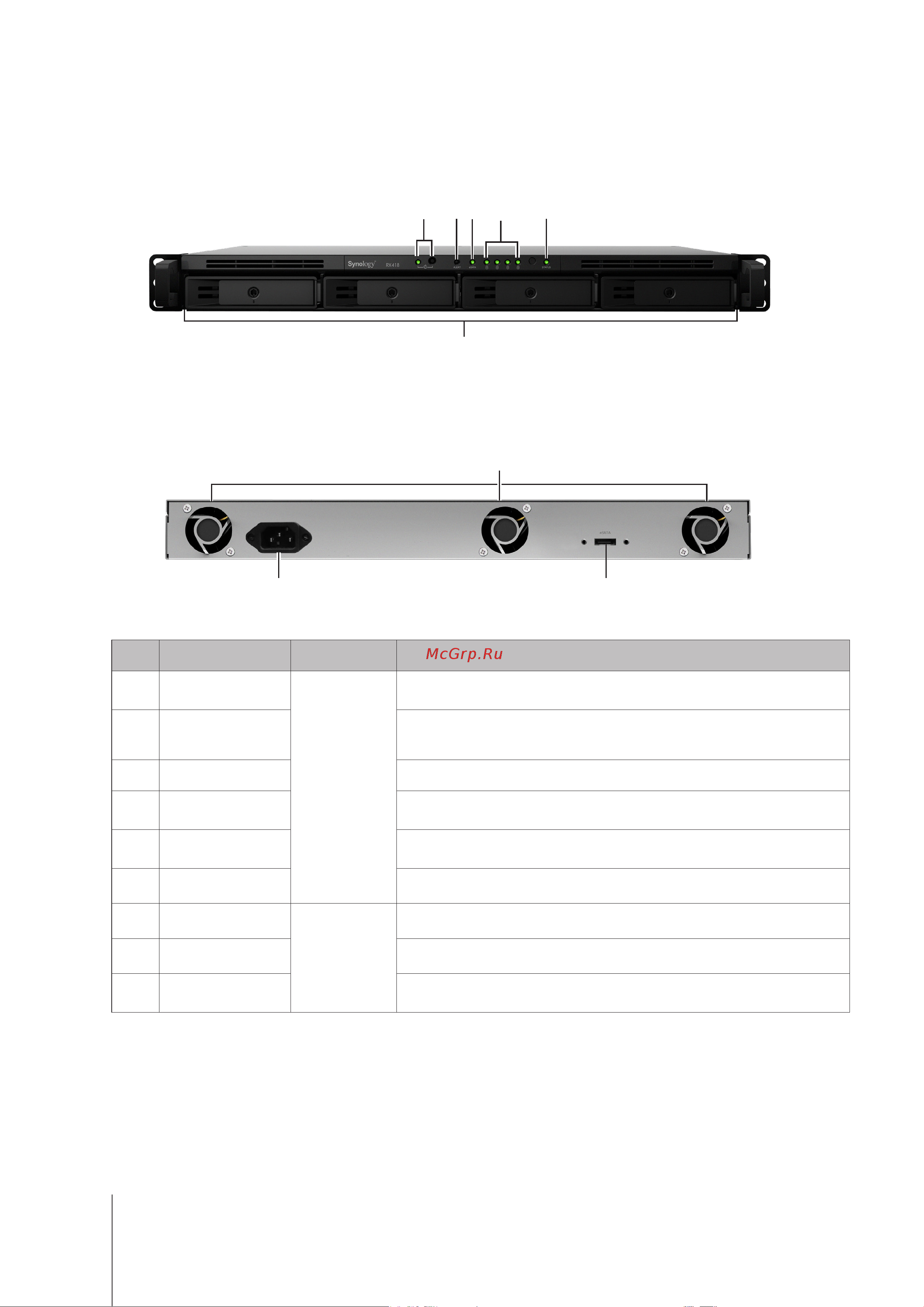

Глава 1. Перед началом работы
Кратко о модуле расширения
Передняя панель
1
2 3 4 5
6
Задняя панель
7
8 9
Номер Название элемента Расположение Описание
1
Кнопка и индикатор
ПИТАНИЯ
Передняя панель
Служит для включения модуля расширения вручную. Для получения
дополнительной информации см. «Приложение B. LED Indicator Table».
2
Индикатор ALERT
Отображает предупреждение о состоянии вентилятора или температуры.
Для получения дополнительной информации см. «Приложение B. LED
Indicator Table».
3
Индикатор eSATA Отображает состояние подключенного сервера RackStation.
4
Индикатор состояния
жестких дисков
Отображает состояние дисков. Для получения дополнительной информации
см. «Приложение B. LED Indicator Table».
5
Индикатор STATUS
Отображает состояние системы. Для получения дополнительной
информации см. «Приложение B. LED Indicator Table».
6
Лоток для жестких
дисков
Используется для установки жестких дисков.
7
Вентилятор
Задняя панель
Используется для отведения избыточного тепла и охлаждение модуля
расширения.
8
Порт источника
питания
Служит для подключения кабеля питания переменного тока.
9
Порт eSATA
Подключите модуля расширения к Synology RackStation. Сведения о
совместимых моделях представлены на сайте
www.synology.com
.
