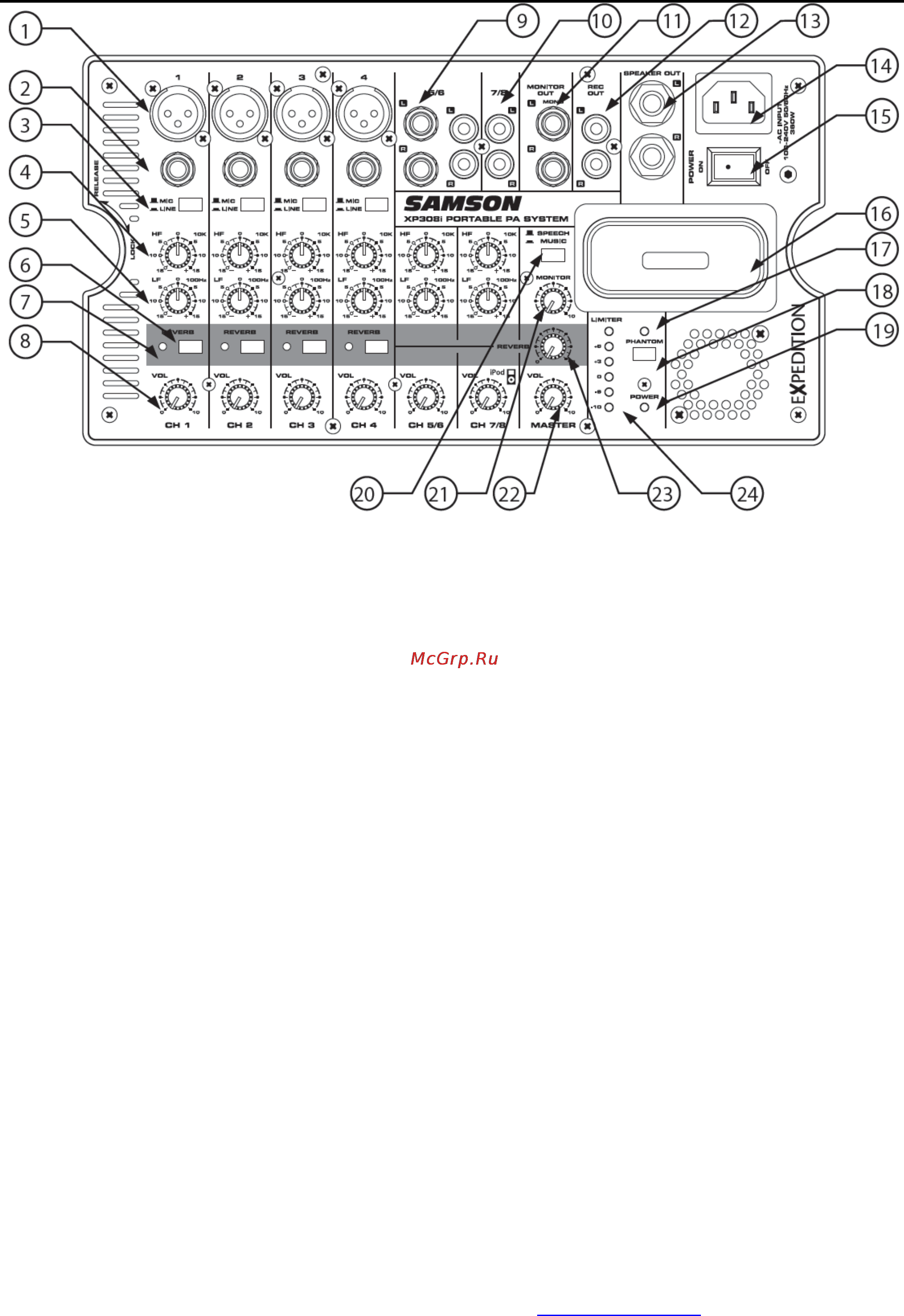

Микшерский пульт
1. Микрофонный вход (каналы 1-4) используется для подключения низкоомных микрофонов.
2. Линейный вход (каналы 1-4) используется для подключения источников сигналов линейного уровня – электрические и
электроакустические гитары, клавишные инструменты, семплеры, проигрыватели и т.п.
3. Переключатель MIC/LINE используется для установки оптимального уровня усиления входящего сигнала. Если вы используете
микрофон, то установите переключатель в положение MIC. Для линейного вход используется положение LINE.
4. Регулятор HF используется для настройки уровня высоких частот входного сигнала (10 кГц) в диапазоне +/-15 дБ. В центральном
положении этот регулятор не оказывает воздействие на звучание, таким образом, вы можете ослаблять или усиливать высокие
частоты.
5. Регулятор LF используется для настройки уровня низких частот входного сигнала (100 Гц) в диапазоне +/-15 дБ. В центральном
положении этот регулятор не оказывает воздействие на звучание, таким образом, вы можете ослаблять или усиливать низкие
частоты.
6. Выключатель REVERB (каналы 1-4) используется для добавления к сигналу эффекта реверберации. Данный выключатель
работает в паре с регулятором REVERB (23).
7. Индикатор, показывающий активность эффекта реверберации на данном канале.
8. Регулятор VOL используется для настройки громкости сигнала данного канала в общем миксе.
9. Стерео вход (канал 5/6) имеет гнезда типа TS и используется для подключения стереофонических источников сигнала –
синтезаторов, проигрывателей и т.д.
10. Стерео вход (канал 7/8) имеет гнезда типа RCA и используется для подключения стереофонических источников сигнала –
проигрывателей, MP3-плееров и т.д.
11. Гнезда MONITOR OUT – это стерео выход сигнала после регулятора MONITOR, на который поступают сигналы каналов. По сути,
это линейный выход общего микса, который можно отправить на дополнительный усилитель.
12. Гнезда REC OUT предназначены для отправки общего стерео микса на записывающее устройство и его уровень на зависит от
положения регулятора MASTER.
13. Гнезда SPEAKER OUT используются для подключения микшерского пульта к акустическим системам. ВАЖНО! Общее
сопротивление подключаемых к этому выходу акустических систем не должно быть ниже 4 Ом.
14. Гнездо для подключения сетевого шнура стандарта IEC.
15. Выключатель питания.
16. Разъем для подключения iPod.
17. Индикатор включенного «фантомного питания».
18. Выключатель «фантомного питания», которое необходимо включать, если вы используете конденсаторные микрофоны. Перед
включением и выключением «фантомного питания» устанавливайте регулятор MASTER в минимальное положение.
19. Индикатор включенного питания.
20. Переключатель SPEECH/MUSIC используется для корректировки общей частотной характеристики под определенные нужды:
положение SPEECH используется для речевых мероприятий, а MUSIC – для музыкальных
21. Регулятор MONITOR используется для настройки уровня сигнала на выходе MONITOR OUT.
22. Регулятор MASTER используется для настройки общего уровня громкости. В этой точке сигналы входных каналов смешиваются
и после этого регулятора общий микс отправляется на встроенный усилитель.
23. Регулятор REVERB определяет общую интенсивность эффекта реверберации.
24. Индикаторы уровня сигнала. Для оптимального соотношения сигнал/шум рекомендуется удерживать уровень сигнала на отметке
«+3». Редкое мигание индикаторов «+6» и «LIMIT» допускается, но их постоянное мигание означает перегрузку усилителя, что
может привести к неисправности!
© АВАЛЛОН | Москва | Новорязанская,30А | (495) 733-97-81 | www.avallonltd.com
перевод на русский язык
