MANYA H5032BG [7/13] Монтаж

10 11

ОНТАЖ

Круглые трубы

Рекомендуемый внутренний диа-

метр круглых труб 150 мм, как мини-

мум 120 мм при длине трубы не более

1,5 м.

Плоские каналы

Внутреннее поперечное сечение

должно соответствовать диаметру

круглых труб.

Ø 150 мм, прим.177 см3

Ø 120 мм, прим.113 см3

• Плоские каналы не должны иметь

резких изгибов

• При несоответствии диаметров

труб используйте герметизирующую

ленту.

• Воздуховод должен быть макси-

мально коротким и прямым.

• Используйте только отводы с боль-

шим радиусом.

• Воздуховод нельзя изгибать или

сдавливать.

• Следите за тем, чтобы все соеди-

нения были прочными и герметичны-

ми.

Электроподключение

Подключение прибора к электро-

сети должно осуществляться только

квалифицированным специалистом-

электриком, который тщательно соблю-

дает принятые инструкции, предписа-

ния предприятий электроснабжения

и дополнения к ним.

Кухонную вытяжку можно

подключать только к проло-

женной согласно предписаниям

сети электропитания. Подклю-

чение прибора должно выпол-

няться только к стационарной

электропроводке с заземлени-

ем. Если Ваша розетка не имеет

защитного заземления (зануле-

ния), обратитесь к квалифици-

рованному специалисту.

При подключении к сети без

защитного заземления

возможно поражение элек

трическим током!

Если после установки прибора

невозможно будет добраться до

вилки или если требуется ста-

ционарное подключение, необ-

ходимо предусмотреть специ-

альный выключатель для раз-

мыкания всех полюсов с рассто-

янием между разомкнутыми

контактами не менее 3 мм.

Не переделывайте штепсельную

вилку и не используйте переходные

устройства.

В случае комплектации вытяжки

электрическим кабелем без вилки не-

обходимо обесточить электрическую

сеть и произвести подключение вы-

тяжки к электрической сети согласно

следующей схеме:

ͳ КОРИЧНЕВЫЙ ПРОВОД – фаза;

ͳ ГОЛУБОЙ ПРОВОД – ноль;

ͳ ЖЕЛТО-ЗЕЛЕНЫЙ – заземление.

Подключение изделия к сети

должно производиться квали-

фицированным персоналом.

МОНТАЖ

Варочная панель должна быть

по возможности уже, чем вытяжка.

По крайней мере, она должна иметь

с ней одинаковую ширину.

Воздуховод

Для эффективной работы вытяжки

необходимо присоединить гофру ди-

аметром соответствующим диаметру

выпускного отверстия. Подсоедините

один конец гофры к выпускному от-

верстию, а другой конец к вентиляци-

онному отверстию в стене. (Рис. 7а, б)

При одновременной эксплуата-

ции кухонной вытяжки и устройства

горения, зависимого от комнатного

воздуха, в некоторых обстоятельствах

существует опасность отравления!

Учитывайте информацию об этом

в разделе «Указания по безопасности

и предупреждения».

Для прокладки воздуховода допу-

скается применение труб и шлангов

только из негорючих материалов.

В качестве воздуховода используй-

те только гладкие трубы или гибкие

отводные шланги из негорючего мате-

риала.

Если используются плоские кана-

лы вывода воздуха, то поперечное

сечение должно быть не меньше, чем

поперечное сечение штуцера воздухо-

вода.

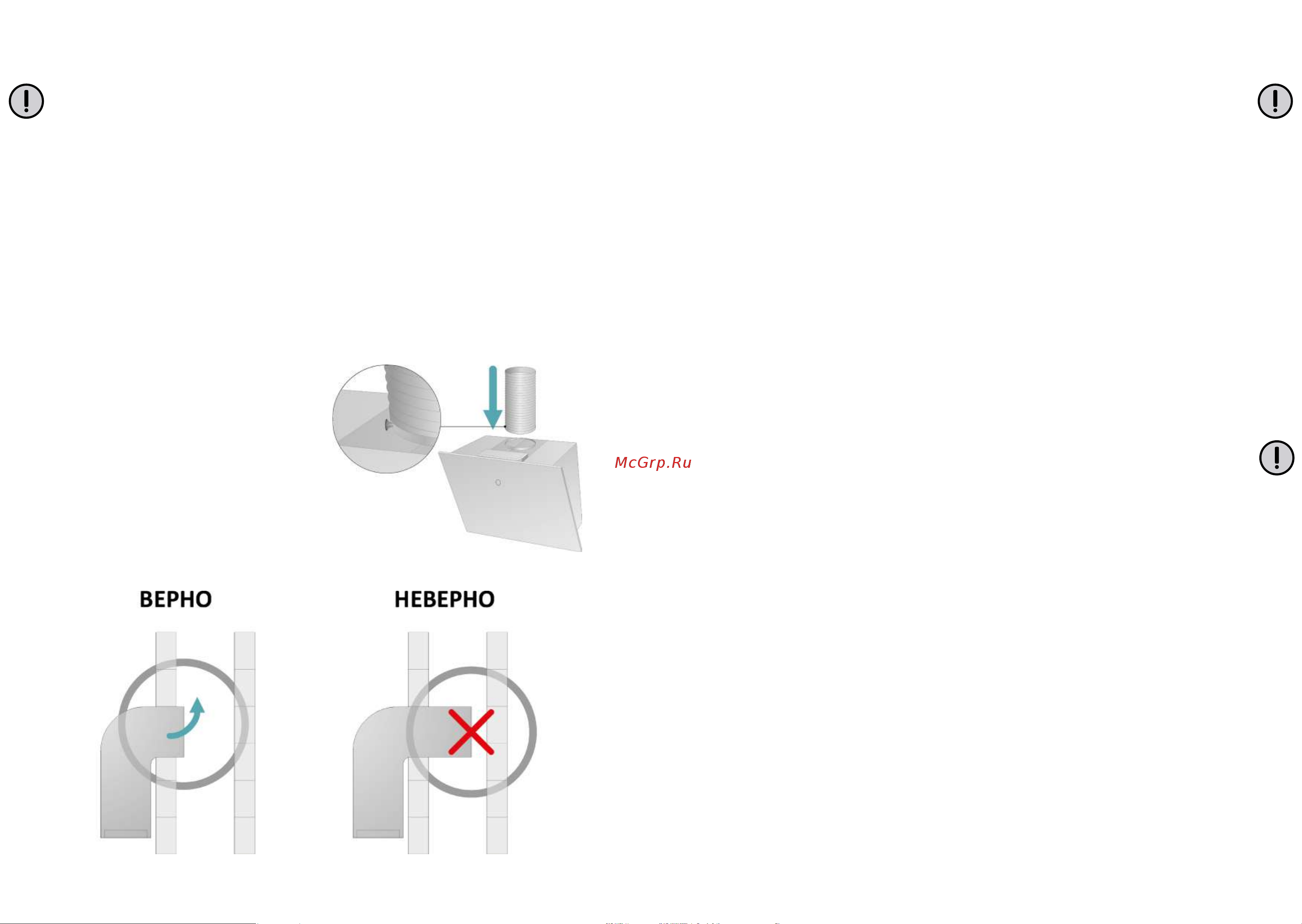

Рис.7 б. Подсоединения пластиковой гофры

Рис.7 а. Подсоединения пластиковой гофры

Для того чтобы испарения

устранялись как можно лучше,

следует помнить, что вытяж-

ка должна накрывать область

приготовления пищи. Вытяжку

необходимо монтировать по

центру над панелью конфорок,

без смещения в сторону или на-

зад.
