MANYA H6033BG [8/13] Установка вытяжки

12 13

УСТАНОВКА ВЫТЯЖКИ

Перед использованием распакуй-

те вытяжку и снимите защитную

пленку.

Данная наклонная вытяжки кре-

пится к стене.

Подсоединение к вентиляционной

шахте осуществляется с помощью вы-

тяжного канала (с внутренним диаме-

тром 150 мм).

Расстояние между вытяжкой и по-

верхностью плиты должно составлять

65-75 см для наиболее эффективной

работы вытяжки.

Убедитесь, что максимальное раз-

режение комнатного вытяжного обо-

рудования не превышает 4 Па (4*10-

5 бар)

Учитывайте информацию в разде-

ле инструкции «Указания по безопас-

ности и предупреждения».

При навешивании наклонной

вытяжки, перед установкой необ-

ходимо дополнительно 4 отверстия

диаметром 8 мм, чтобы закрепить

кронштейн болтами и дюбелями, иду-

щими в комплекте. (Рис. 8)

Описание этапов монтажа:

1. Навесьте изделие на крючки при-

крепленного кронштейна. Отметьте

изнутри вытяжки места крепления

к стене через предусмотренные отвер-

стия на задней стенке корпуса вытяж-

ки. Снимите издели

2. Просверлите отверстия по отмет-

кам (8*40 мм). Вставьте дюбеля. По-

весьте изделия и зафиксируйте само-

резами (4*30 мм). (Рис.8)

3. Отметьте места крепления пла-

нок коробов на необходимой высоте.

Закрепите при помощи дюбелей и са-

морезов (PW 8*40; 4*30 мм).

4. Навесьте гофру, короба и зафикси-

руйте их саморезами (3*10 мм) к кор-

пусу вытяжки.

Если наружного вентиляционного

отверстия нет, выводящая труба не

требуется. Вытяжка будет работать

в режиме рециркуляции, для этого не-

обходимо отдельно приобрести уголь-

ный фильтр - 2 шт. Установка вытяжки

производиться тем же способом, как

описано в разделе “Монтаж”. Заме-

ну угольного фильтра необходимо,

производить не реже раз в 4 месяца.

Использование вытяжки в режиме

рециркуляции снижает ее производи-

тельность.

УСТАНОВКА ВЫТЯЖКИ

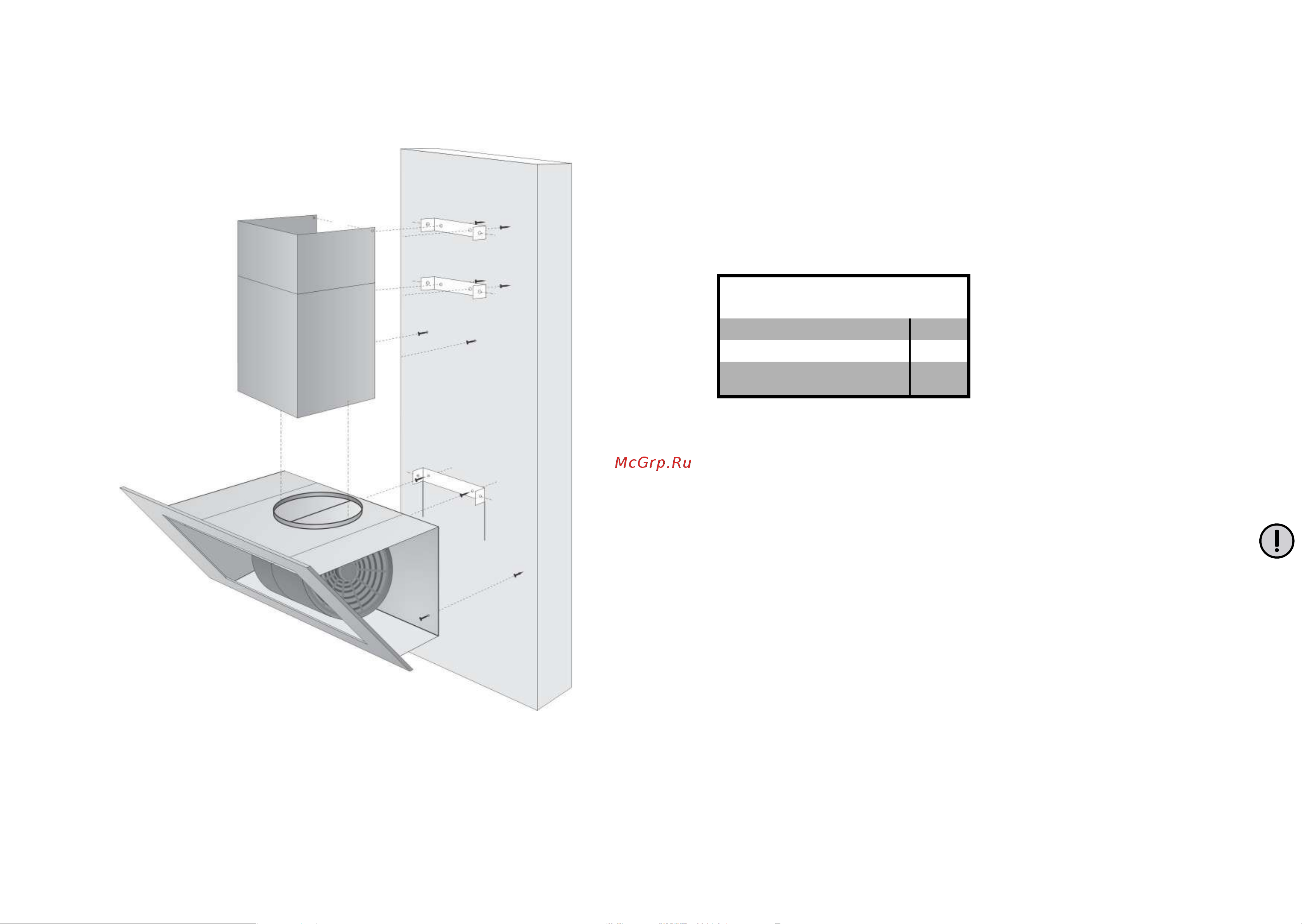

Рис. 8 Схема монтажа вытяжки

К изделию прилагаются

пластиковые лепестки обрат-

ного клапана. Они устанав-

ливаются в пазы выходного

отверстия вытяжки в послед-

ний момент по завершению

монтажа. Обратный клапан

в системе отвода воздуха пре-

пятствует нежелательному

воздухообмену между воздухом

в помещении и наружным

воздухом при выключенной

вытяжке. У выключенной вы-

тяжки клапан закрыт. После

включения обратный клапан

открывается при этом отра-

ботанный воздух беспрепят-

ственно выводится наружу в

вентиляционный канал. Уста-

новка обратного клапана в ре-

жиме рециркуляции не требу-

ется.

КРЕПЕЖНЫЕ ИЗДЕЛИЯ

В КОМПЛЕКТЕ:

Винт самонарезающий 4*30 мм 9 шт.

Дюбель 8*35 мм 9 шт.

Самонарезающиеся крепления

короба 3*10 мм

2 шт.
