MANYA FS003W [10/20] Сборка

Сборка

Сборка основания

Поместите пружину в основание трубы, закрепите

трубу с основанием четырьмя крепежными винтами

(А).

Открутите фиксатор стойки и наденьте

декоративную накладку.

Выдвиньте выдвижную трубку на желаемую высоту

и закрепите её фиксатором.

Установите корпус вентилятора на стойку.

Убедитесь, что конструкция полностью опущена на

верхнюю трубку, закрепите при помощи винта (В).

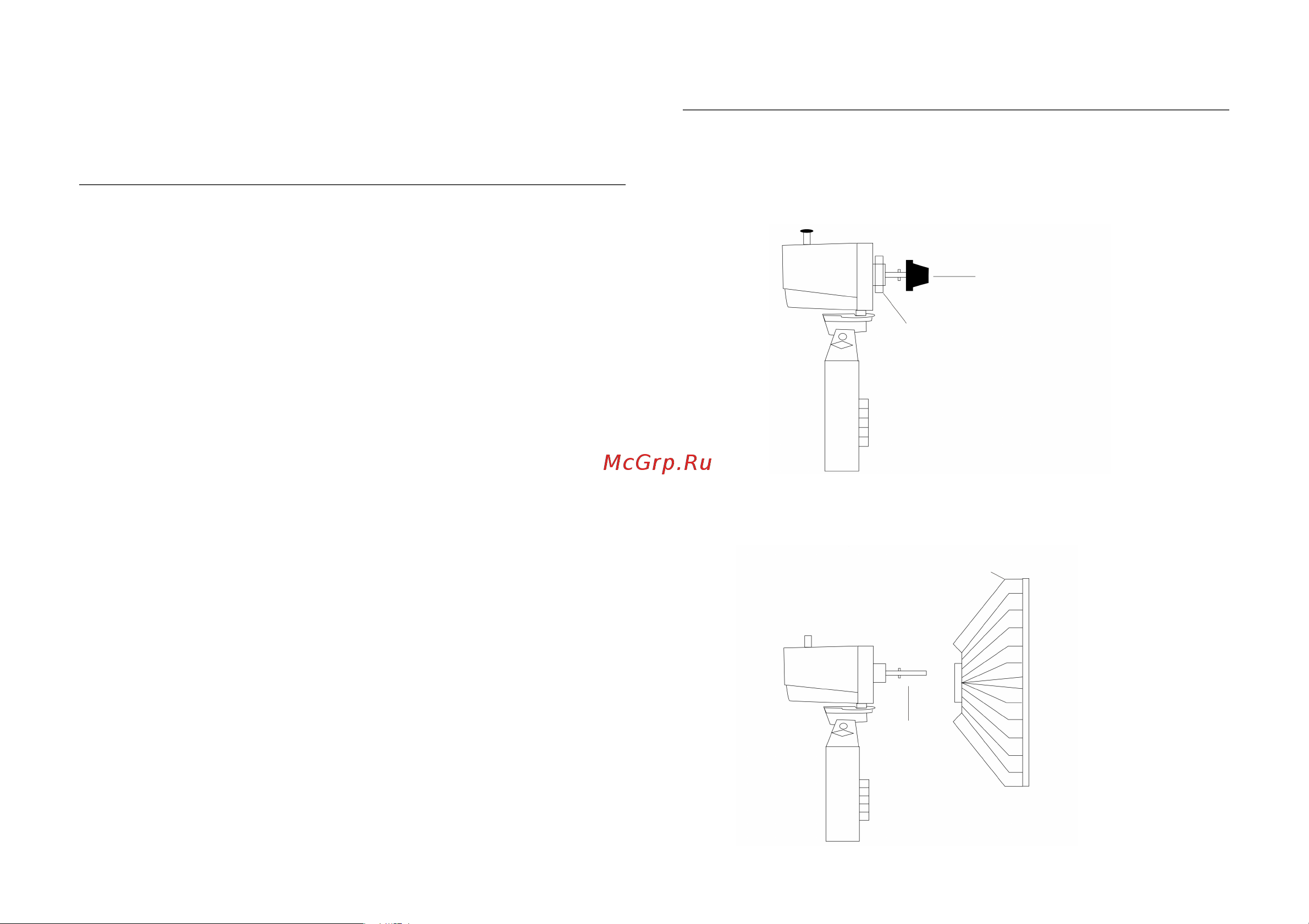

Сборка моторной части

Открутите фиксатор и гайку крепления, откручивая

их против часовой стрелки.

Установите решетку и закрепите ее гайкой,

закручивая ее по часовой стрелке.

Гайка крепления

Фиксатор

Ось

Задняя решетка
