Krona URAN 600 DN BLACK 4S [15/18] Вытяжки кухонные

RUS Инструкция по применению RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

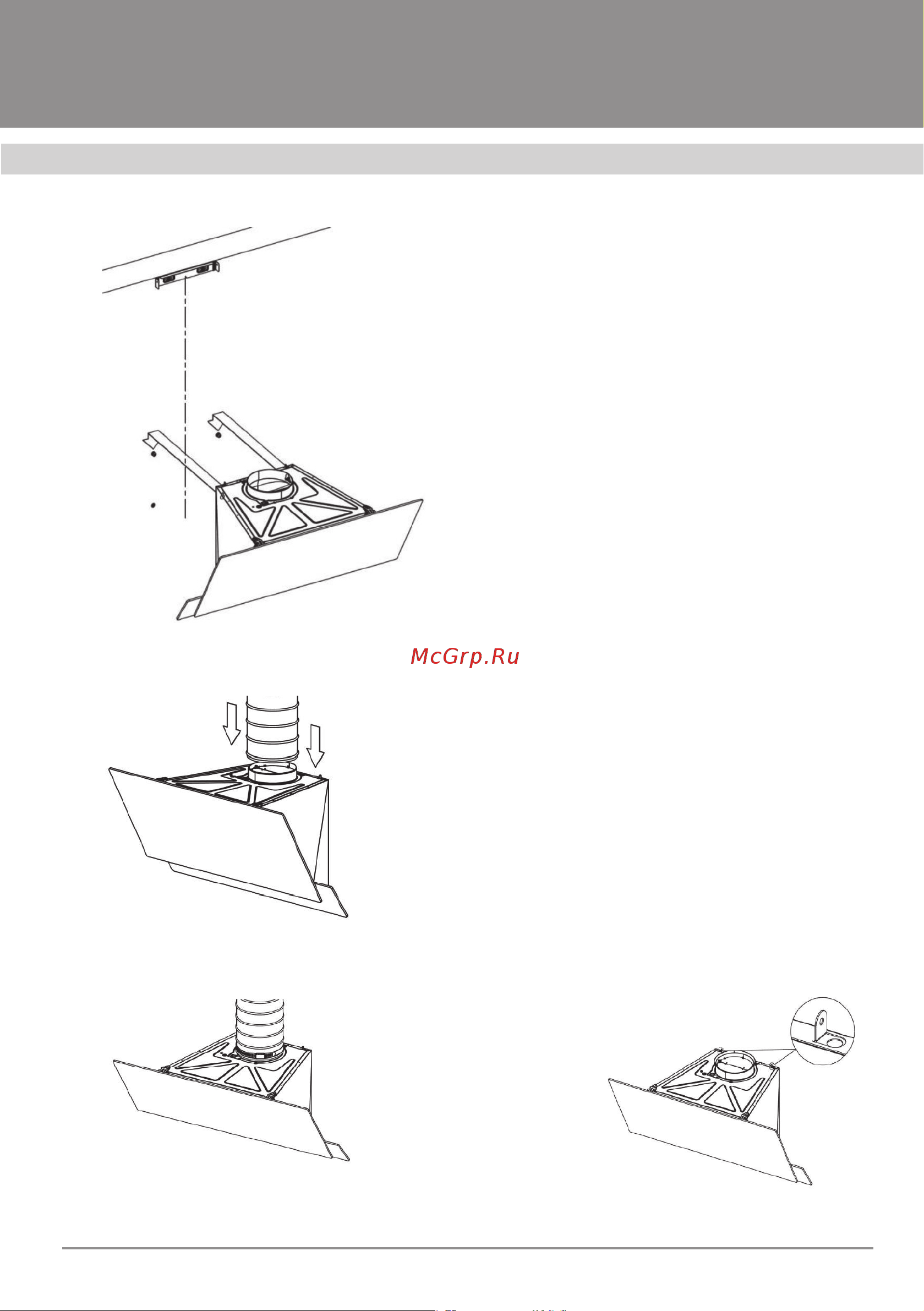

Рис. 13

Рис. 14

Рис. 15

Рис. 16

5) Повесьте вытяжку, привинтив ее в

точках A и B, соблюдая зазор меж-

ду головкой винта и стеной 5 мм.

(Рисунок 13)

6) Откройте откидное стекло вытяж-

ки, потянув его на себя, и удалите

алюминиевый фильтр. Закрепи-

те корпус вытяжки, затянув болты

4,8x50 YSB в пластиковых дюбелях

на стене в отверстиях C и D, види-

мых с внутренней стороны вытяж-

ки.

7) Подсоедините вытяжку к воздухо-

воду и закрепите его хомутом (хо-

мут не идет в комплекте поставки

вытяжки и приобретается отдель-

но).

Вставьте другой конец труб в от-

верстие воздуховода на стене. (Ри-

сунки 14–15).

Напоминаем, что нельзя ис-

пользовать воздуховод с мень-

шим диаметром, чем 120 мм.
