RUS Инструкция по применению RUS Инструкция по применению
ВЫТЯЖКИ КУХОННЫЕ
11
Ваша модель относится к классу встра-
иваемых вытяжек.
Возможны различные технические и
дизайнерские варианты монтажа таких
вытяжек в подвесной кухонный шкафчик.
Принципиальным является следующее:
– видимой частью кухонной вытяж-
ки является декоративная панель (см.
рис. 1, позиция 3), а основной корпус вы-
тяжки спрятан в подвесном шкафу;
– независимо от выбора режима от-
вода воздуха необходимо, обязательно
соединить выходное отверстие вытяжки
через переходной фланец с воздухово-
дом и вывести воздух сквозь шкафчик
вверх (режим рециркуляции) или подсо-
единить к вентиляционной шахте (режим
отвода воздуха в вентиляционную шахту)
(см. рис. 10).

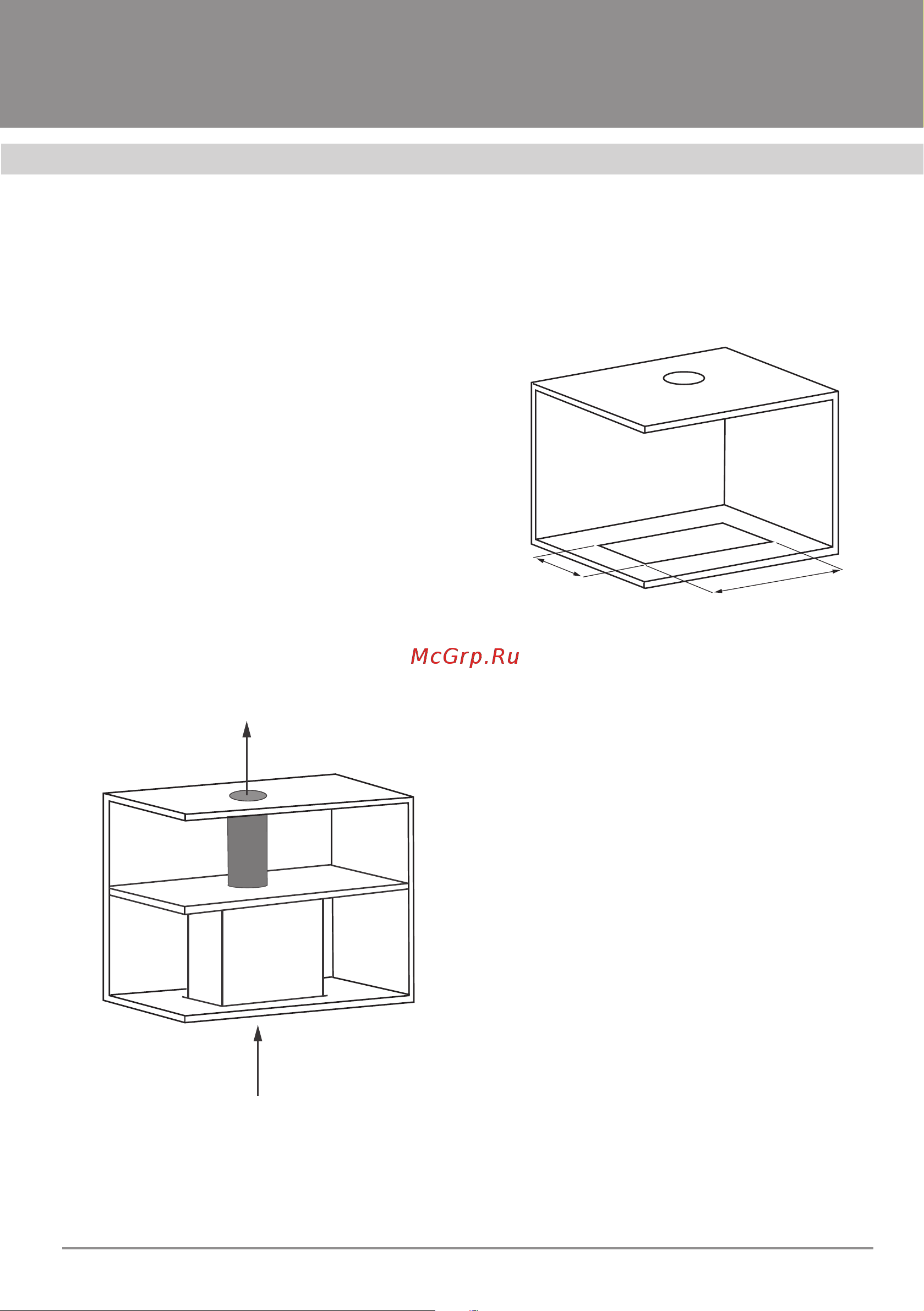

Рис. 10
Встраивание производится в следую-
щей последовательности:
1. Подвесной шкафчик, в который бу-
дет устанавливаться вытяжка, должен
быть предварительно подготовлен. В дне
шкафчика, в соответствии с размерами
вытяжки, необходимо вырезать прямоу-
гольное отверстие (см. Рис. 11).
Рис. 11
496/796
265
Кроме того, в полках и потолке шкаф-
чика, необходимо прорезать отверстия
под воздуховод.
2. Для подготовки вытяжки к установке
в подвесной шкафчик необходимо про-
извести следующие операции:
– снять алюминиевый жироулавливаю-
щий фильтр, нажав на защелки
– установить лепестки антивозвратно-
го клапана в короб мотора, если вытяжка
используется в режиме отвода воздуха в
шахту.
– на переходной фланец ( выступа-
ющая часть короба мотора) установить
воздуховод.
Один конец воздуховода (в комплект
не входит) одеть на переходной фланец,
предварительно промазав место стыков-
ки герметиком, и закрепить его с помо-
щью хомута (приобретается отдельно).
3. Далее следует вставить вытяжку в
вырезанное отверстие шкафчика и за-
крепить вытяжку одним из двух спосо-
бов:
– закрепить к верхней полке шкафчи-
ка, через отверстия, предусмотренные
