Honda CBR600FA (2011) [7/125] Уделите необходимое время для изучения мотоцикла и практики вождения

Содержание

• И ii и 3
• Код 3
• Коды стран 3
• Приветствие 3
• Страна 3
• А опасность 4
• А предостережение 4
• А предупреждение 4
• Другая важная информация по безопасности содержится в следующих разделах 4
• Предупреждение об опасности 4
• Содержание 5
• Безопасность 6

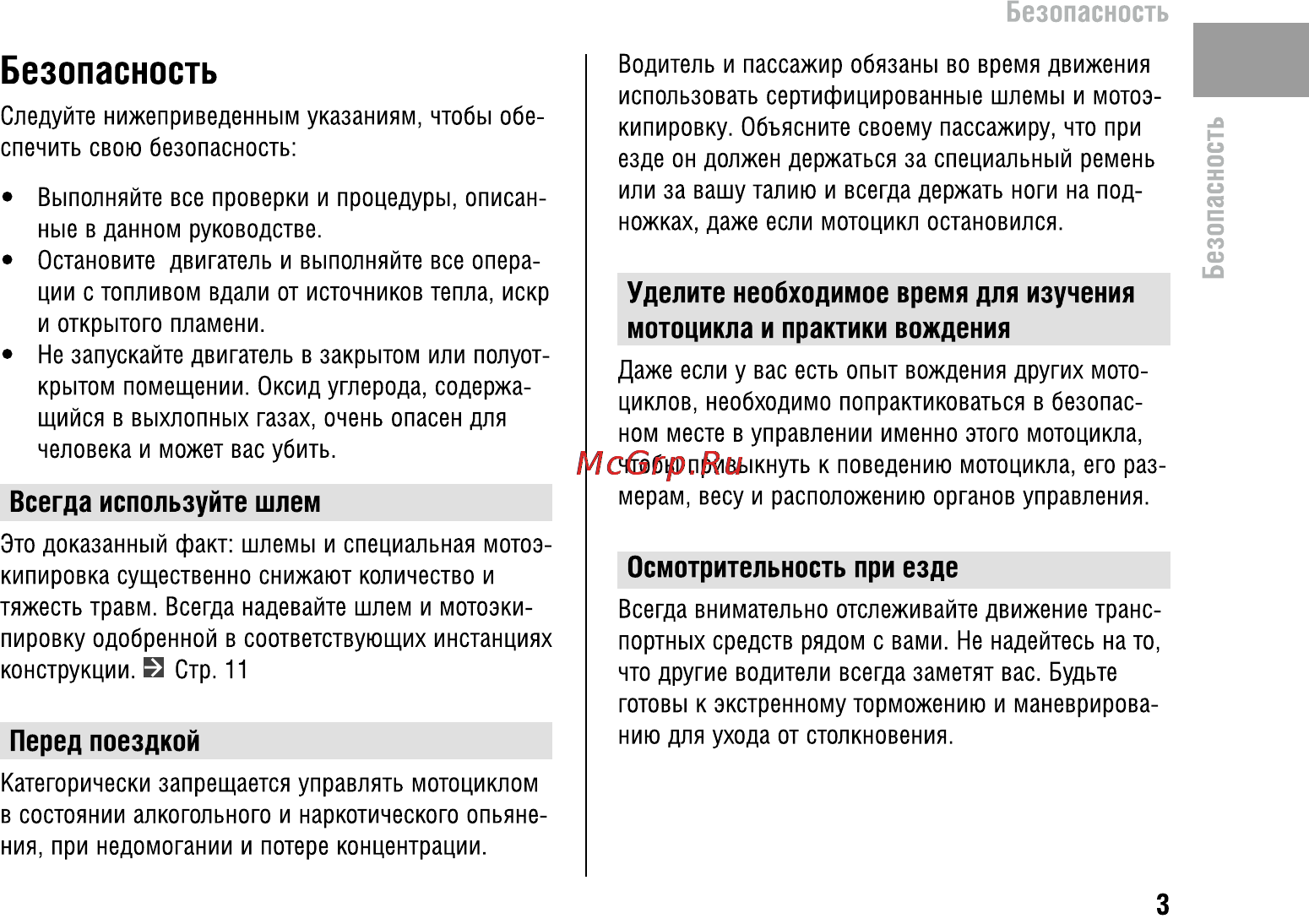

• В данном разделе содержится информация о мерах безопасности при управлении вашим мотоциклом 6
• Пожалуйста внимательно прочитайте данный раздел 6
• Безопасность 7
• Всегда используйте шлем 7
• Осмотрительность при езде 7
• Перед поездкой 7
• Уделите необходимое время для изучения мотоцикла и практики вождения 7
• Безопасность 8
• Безопасность 9
• Опасность отравления угарным газом 9
• Предупреждение 9
• Honda для замены табличек на новые таблички можно приобрести у дилера как обыкновенную запасную часть 10
• Безопасш 10
• Вания другие предоставляют важную информацию 10
• Вас о потенциальной опасности серьёзного травмиро 10
• Грамм некоторые из этих наклеек предостерегают 10
• Грамма расшифровки значений каждой пиктограм 10
• Данных наклеек и никогда не удаляйте их 10
• Если таблички отклеились и потерялись или текст на них стал трудно читаться обратитесь к дилеру компании 10
• Мы и наклейки даны ниже 10
• На каждой наклейке нанесена специальная пикто 10
• Ниже приведены расшифровки значение пикто 10
• Пиктограммы 10
• По безопасности внимательно изучите содержание 10
• Пиктограммы 11
• Безопасность 12
• Безопасность 13
• Пиктограммы 13
• Безопасш 14
• Пиктограммы 14
• Защитная экипировка 15
• Меры безопасности 15
• Меры безопасности при проведении технического обслуживания 15
• Предупреждение 15
• Безопасность 16
• Меры предосторожности при вождении 16
• Период обкатки 16
• Тормоза 16
• Меры предосторожности при вождении 17
• Безопасш 18
• Меры предосторожности при вождении 18
• Стоянка 18
• Безопасность 19
• Заправка топливом 19
• Меры предосторожности при вождении 19
• Безопасш 20
• Использование аксессуаров и внесение изменении в конструкцию мотоцикла 20
• Использование аксессуаров и внесение изменений в конструкцию мотоцикла 20
• Предупреждение 20
• Безопасность 21
• Загрузка 21
• Предупреждение 21
• Г здн1ф1 22
• Узлы и их расположение 22
• Указания по пользованию 22
• Указания по пользованию 23
• Панель приборов 24
• Режим самодиагностики дисплея 24
• Указания по пользованию 24
• Тахометр 25
• Указания по пользованию 25
• Выше132 с 26
• Между 122 и 131 с 26
• Ниже 34 с отображается 26
• Панель приборов продолжение 26
• С2нэ 26
• Сигнализатор падения давления масла 26
• Указания по пользованию 26
• Для выбора одометра или указателя пробега за поездку 27
• Кнопка и служит для переключения между одометром и счетчиком пробега за поездку 27
• Нажмите кнопку 27
• Одометр отображает полный пробег мотоцикла с начала эксплуатации 27
• Одометр указатель пробега за поездку 27
• Режиме отображения рас 27
• Сброс показаний указателя пробега за поездку сиди 27
• Счётчик пробега за поездку расстояние пройденное с момента обнуления счетчика 27
• Указания по пользованию 27
• Хода топлива 27
• Панель приборов 28
• Продолжение 28
• Указания по пользованию 28
• Указатель расхода топлива 28
• Указания по пользованию 29
• Панель приборов 30
• Продолжение 30
• Указания по пользованию 31
• Зч 34 32
• Панель приборов 32
• Продолжение 32
• Индикаторы 33
• Указания по пользованию 33
• Индикаторы 34
• Продолжение 34
• Указания по пользованию 34
• Выключатели 35
• Указания по пользованию 35
• Переключатели 36
• Продолжение 36
• Указания по пользованию 36
• Пуск двигателя 37
• Указания по пользованию 37
• Переключение передач 38
• Указания по пользованию 38
• Заправка топливом 39
• Предупреждение 39
• Дополнительные приспособления в отсеке под седлом 40
• Предупреждение 40
• Указания по пользованию 40
• Указания по пользованию 41
• Важность технического обслуживания и основы правильного обслуживания данного руководства 42
• Передняя подвеска стр 77 задняя подвеска стр 78 регулировка направления светового пучка фары стр 80 концевой выключатель стоп сигнала стр 80 42
• Прежде чем выполнять какие либо сервисные работы обязательно внимательно прочтите разделы 42
• Седло стр 54 левая боковая панель стр 55 аккумуляторная батарея стр 56 42
• Технические данные касающиеся обслуживания приведены в разделе технические характеристики 42
• Техническое обслуживание 42
• Важность технического обслуживания 43
• Меры безопасности при проведении то 43
• Предупреждение 43
• Техническое обслуживание 43
• Регламент технического обслуживания 44
• Техническое обслуживание 44
• Продолжение 45
• Регламент технического обслуживания 45
• Техническое обслуживание 45
• 1 при километраже превышающем указанные значения выполняйте работы через указанные промежутки времени 2 обслуживайте воздухоочиститель чаще если эксплуатируете мотоцикл в условиях повышенной влажности или запыленности 3 замена должна производиться квалифицированным механиком 46
• Примечания 46
• Регламент технического обслуживания 46
• Осмотр перед поездкой 47
• Основы правильного обслуживания 47
• Техническое обслуживание 47
• Запасные части 48
• Основы правильного обслуживания 48
• Предупреждение 48
• Техническое обслуживание 48
• Аккумуляторная батарея 49
• Основы правильного обслуживания 49
• Предупреждение 49
• Техническое обслуживание 49
• Ехническое обслуживание 50
• Основы правильного обслуживания 50
• Плавкие предохранители 50
• Моторное масло 51
• Основы правильного обслуживания 51
• Техническое обслуживание 51
• Основы правильного обслуживания 53
• Приводная цепь 53
• Техническое обслуживание 53
• Тормозная жидкость 53
• Основы правильного обслуживания 54
• Рекомендованная охлаждающая жидкость 54
• Техническое обслуживание 54
• Вентиляционная трубка картера 55
• Основы правильного обслуживания 55
• Техническое обслуживание 55
• Шины проверка замена 55
• Основы правильного обслуживания 56
• Предупреждение 56
• Техническое обслуживание 56
• Основы правильного обслуживания 57
• Предупреждение 57
• Техническое обслуживание 57
• Комплект инструментов 58
• Техническое обслуживание 58
• Демонтаж установка компонентов наружной облицовки 59
• Седло 59
• Техническое обслуживание 59
• Демонтаж установка компонентов наружной облицовки левая боковая панель 60
• Левая боковая панель 60
• Техническое обслуживание 60
• Аккумуляторная батарея 61
• Демонтаж установка компонентов наружной облицовки аккумуляторная батарея 61
• Техническое обслуживание 61
• Воздухоочиститель 62
• Проверка и замена фильтрующего элемента 62
• Техническое обслуживание 62
• Вентиляционная трубка кратера 63
• Очистка вентиляционной трубки картера 63
• Техническое обслуживание 63
• Моторное масло 64
• Проверка уровня моторного масла 64
• Техническое обслуживание 64
• Долив моторного масла 65
• Моторное масло долив моторного масла 65
• Техническое обслуживание 65
• Замена моторного масла и масляного фильтра двигателя 66
• Моторное масло замена моторного масла и масляного фильтра двигателя 66
• Техническое обслуживание 66
• Моторное масло замена моторного масла и масляного фильтра двигателя 67
• Техническое обслуживание 67
• Охлаждающая жидкость 68
• Проверка уровня охлаждающей жидкости 68
• Техническое обслуживание 68
• А предупреждение 69
• Долив охлаждающей жидкости 69
• Замена охлаждающей жидкости 69
• Охлаждающая жидкость долив охлаждающей жидкости 69
• Техническое обслуживание 69
• Проверка уровня тормозной жидкости 70
• Техническое обслуживание 70
• Тормоза 70
• Проверка тормозных колодок 71
• Техническое обслуживание 71
• Тормоза проверка тормозных колодок 71
• Боковой упор 72
• Приводная цепь 73
• Проверка натяжения приводной цепи 73
• Техническое обслуживание 73
• Приводная цепь регулировка прогиба приводной цепи 74
• Регулировка прогиба приводной цепи 74
• Техническое обслуживание 74
• Приводная цепь регулировка прогиба приводной цепи 75
• Техническое обслуживание 75
• Приводная цепь проверка направляющей приводной цепи 76
• Проверка направляющей приводной цепи 76
• Техническое обслуживание 76
• Проверка сцепления 77
• Сцепление 77
• Техническое обслуживание 77
• Регулировка свободного хода рычага сцепления 78
• Сцепление регулировка свободного хода рычага сцепления 78
• Техническое обслуживание 78
• Сцепление регулировка свободного хода рычага сцепления 79
• Техническое обслуживание 79
• Дроссельная заслонка 80
• Проверка привода дроссельной заслонки 80
• Регулировка свободного хода рукоятки акселератора 80
• Техническое обслуживание 80
• Другие регулировки 81
• Регулировка рычага тормоза 81
• Техническое обслуживание 81
• Другие регулировки регулировка передней подвески 82
• Регулировка передней подвески 82
• Техническое обслуживание 82
• Другие регулировки регулировка задней подвески 83
• Регулировка задней подвески 83
• Техническое обслуживание 83
• Другие регулировки регулировка задней подвески 84
• Техническое обслуживание 84
• Другие регулировки регулировка света фар 85
• Регулировка концевого выключателя стоп сигнала 85
• Регулировка света фар 85
• Техническое обслуживание 85
• Индикатор антиблокировочной системы abs только для модификации cbr600fa стр 85 86
• Перегоревший предохранитель стр 98 86
• Разряженная аккумуляторная батарея стр 94 перегоревшая лампа стр 94 86
• Сигнализатор падения давления моторного масла стр 86
• Система pgm fi система электронного впрыска топлива индикатор неисправности mil стр 86
• Устранение неисправностей 86
• Двигатель не заводится индикатор hiss остается включенным 87
• Предупреждение 87
• Устранение неисправностей 87
• Перегрев горит сигнализатор высокой температуры охлаждающей жидкости 88
• Устранение неисправностей 88
• Горит или мигает сигнализатор неисправности 89
• Ранение неисправностей 89
• Сигнализатор неисправности системы впрыска топлива р6м р1 89
• Сигнализатор падения давления моторного масла 89
• Индикатор антиблокировочной системы abs только для модификации cbr600fa 90
• Устранение неисправностей 90
• Аварийный ремонт шины при помощи ремонтного комплекта 91
• Предупреждение 91
• Прокол шины 91
• Снятие колес 91
• Устранение неисправностей 91
• Прокол шины снятие колес 92
• Устланение неиспоавностей 92
• Прокол шины снятие колес 93
• Устранение неисправностей 93
• Прокол шины снятие колес 94
• Устранение неисправностей 94
• Прокол шины снятие колес 95
• Устранение неисправностей 95
• Прокол шины снятие колес 96
• Устранение неисправностей 96
• Прокол шины снятие колес 97
• Ранение неисправностей 97
• Прокол шины снятие колес 98
• Устранение неисправностей 98
• Неисправность электрооборудования 99
• Перегоревшая лампа 99
• Разряженная аккумуляторная батарея 99
• Устранение неисправностей 99
• Неисправность электрооборудования перегоревшая лампа 100
• Устпанение неисправностей 100
• Неисправность электрооборудования перегоревшая лампа 101
• Ранение неисправностей 101
• Неисправность электрооборудования перегоревшая лампа 102
• Устпанение неисппавностей 102
• Неисправность электрооборудования перегоревший предохранитель 103
• Перегоревший предохранитель 103
• Ранение неисправностей 103
• Неисправность электрооборудования перегоревший предохранитель 104
• Устоанение неиспоавностей 104
• Информация 105
• Информация 106
• Ключ зажигания 106
• Ключи 106
• Выключатель двигателя 107
• Замок зажигания 107
• Информация 107
• Одометр 107
• Приборы органы управления и другое оборудование 107
• Указатель пробега за поездку 107
• Информация 108
• Приборы органы управления и другое оборудование 108
• Информация 109
• Пакет для документов 109
• Приборы органы управления и другое оборудование 109
• Система отключения зажигания 109
• Информация 110
• Использование спиртосодержа щих видов топлива 110
• Использование спиртосодержащих видов топлива 110
• Информация 111
• Каталитические нейтрализаторы 111
• Информация 112
• Мойка автомобиля 112
• Уход за мотоциклом 112
• Информация 113
• Компоненты из алюминиевого сплава 113
• Панели облицовки и ветровое стекло 113
• Уход за мотоциклом 113
• Информация 114
• Уход за выхлопной трубой и глушителем 114
• Уход за мотоциклом 114
• Информация 115
• Перевозка мотоцикла 115
• Хранение мотоцикла 115
• Вы и окружающая среда 116
• Информация 116
• Используйте неагрессивные чистящие средства 116
• Утилизируйте отходы 116
• Идентификационные номера 117
• Информация 117
• Основные компоненты 118
• Технические характеристики 118
• Двигателя фильтра двигателя после разборки 3 л 119
• Заправочная емкость системы смазки 119
• Заправочная ёмкость системы охлаждения 2 88 л 119
• Информация по техническому обслуживанию 119
• При замене масла 2 л 119
• При замене масла и масляного 2 л 119
• Технические характеристики 119
• Ведущая звездочка 120
• Гайка оси заднего колеса 98 нм 10 0 кгс м 72 фунт фут 120
• Другие предохранители 120
• Звездочек звездочка заднего колеса 120
• Крепежные болты передних тормозных суппортов 30 нм 3 1 кгс м 22 фунт фут 120
• Лампы 120
• Масляный фильтр 26 нм 2 7 кгс м 19 фунт фут 120
• Моменты затяжки 120
• Плавкие предохранители 120
• Прогиб приводной цепи 30 40 мм 120
• Стандартные размеры 120
• Стоп сигнал светодиод 120
• Стояночный фонарь светодиод 120
• Технические характеристики 120
• Фонари передних указателей поворотов 12 в 21 втх2 120
• Алфавитный указатель 122
• Алфавитный указатель от к до п 123
• Алфавитный указатель от р до т 124
• Алфавитный указатель от у до 3 125

Похожие устройства

• Zanussi ZOW 5 Инструкция по эксплуатации
• Samson MEDIAONE 3A Инструкция по эксплуатации
• Gefest 3500 K32 Инструкция по эксплуатации
• Pioneer DEH-3110UB Инструкция по эксплуатации
• Canon PowerShot A3200 IS Blue Инструкция по эксплуатации
• Patriot Garden РТ 4520 Инструкция по эксплуатации
• Honda VTX1800 Инструкция по эксплуатации
• Zanussi ZOU 883 Инструкция по эксплуатации
• Echo CS-680-18" Инструкция по эксплуатации
• Gefest 3300 Инструкция по эксплуатации
• Pioneer DEH-P4100SD Инструкция по эксплуатации
• Canon PowerShot A3300 IS Silver Инструкция по эксплуатации
• Honda VTX1300S Инструкция по эксплуатации
• Zanussi ZOU 881 Инструкция по эксплуатации
• Samson MEDIAONE 4A Инструкция по эксплуатации
• Sungarden Бобр 3816 Инструкция по эксплуатации
• Pioneer AVIC-F500BT Инструкция по эксплуатации
• Canon PowerShot A3300 IS Red Инструкция по эксплуатации
• Honda VT750C Инструкция по эксплуатации
• Jet GHD-22 50000405T Инструкция по эксплуатации

Безопасность Следуйте нижеприведенным указаниям чтобы обе спечить свою безопасность Выполняйте все проверки и процедуры описан ные в данном руководстве Водитель и пассажир обязаны во время движения использовать сертифицированные шлемы и мотоэ Безопасность Безопасность кипировку Объясните своему пассажиру что при езде он должен держаться за специальный ремень или за вашу талию и всегда держать ноги на под ножках даже если мотоцикл остановился Остановите двигатель и выполняйте все опера ции с топливом вдали от источников тепла искр и открытого пламени Не запускайте двигатель в закрытом или полуот крытом помещении Оксид углерода содержа щийся в выхлопных газах очень опасен для человека и может вас убить Всегда используйте шлем Это доказанный факт шлемы и специальная мотоэ кипировка существенно снижают количество и тяжесть травм Всегда надевайте шлем и мотоэки Уделите необходимое время для изучения мотоцикла и практики вождения Даже если у вас есть опыт вождения других мото циклов необходимо попрактиковаться в безопас ном месте в управлении именно этого мотоцикла чтобы привыкнуть к поведению мотоцикла его раз мерам весу и расположению органов управления Осмотрительность при езде Всегда внимательно отслеживайте движение транс пировку одобренной в соответствующих инстанциях портных средств рядом с вами Не надейтесь на то конструкции Н Стр 11 что другие водители всегда заметят вас Будьте готовы к экстренному торможению и маневрирова Перед поездкой нию для ухода от столкновения Категорически запрещается управлять мотоциклом в состоянии алкогольного и наркотического опьяне ния при недомогании и потере концентрации 3
