PT

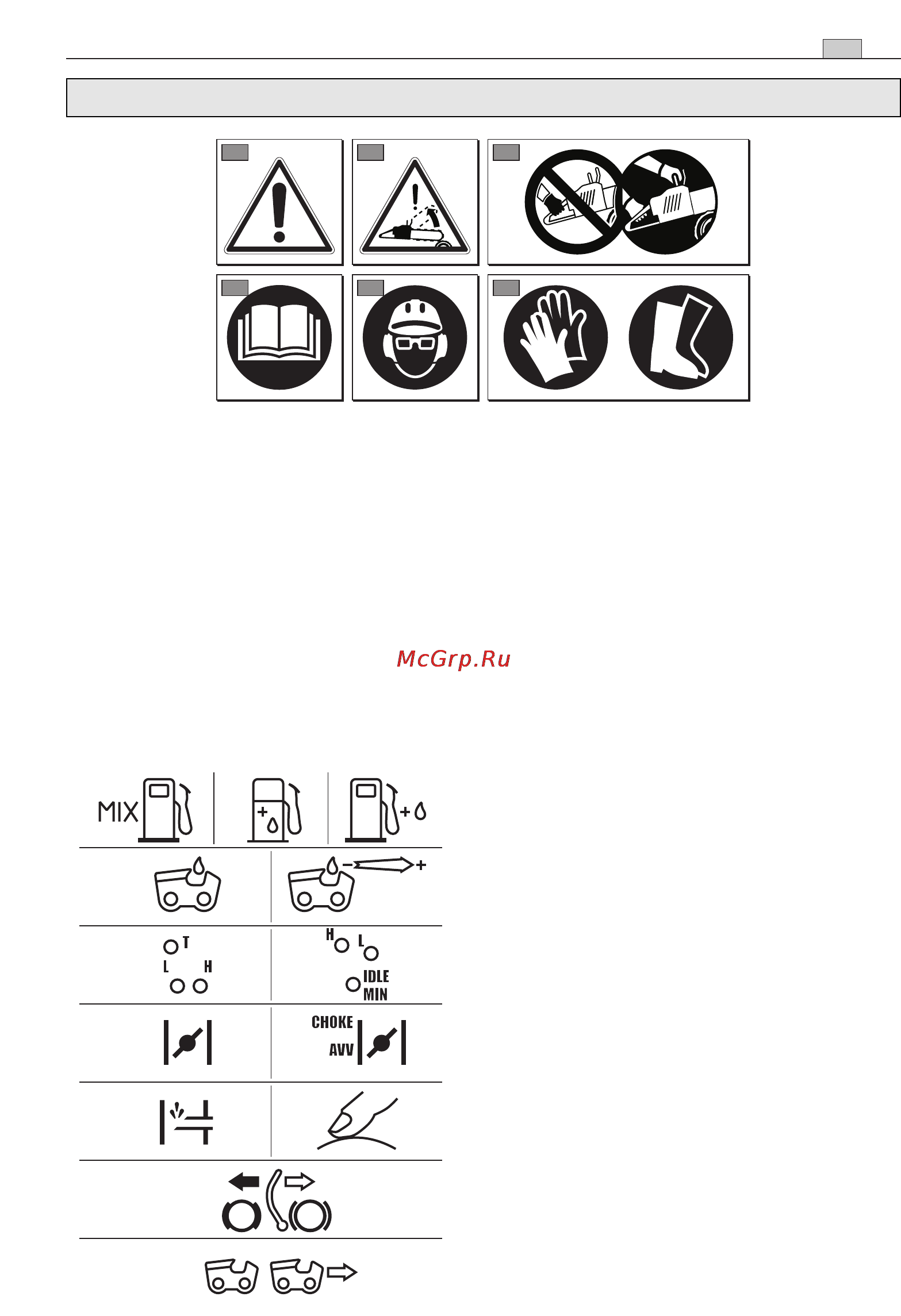

1) Atenção! Perigo. Esta máquina, se não for
usada correctamente, pode ser perigosa para si
e para os outros.
2) Perigo de ressalto (kickback)! O ressalto
causa o deslocamento repentino e sem controlo
da motosserra na direcção do operador.
Trabalhe sempre em segurança. Utilize correntes
com elos de segurança que limitam o ressalto.
3) Não empunhe nunca a máquina apenas com
uma mão! Empunhe a máquina firmemente com
11) Depósito do combustível
12) Depósito do óleo da corrente e regulador da
bomba de óleo
13) Regulações do carburador
L= regulação do combustível baixa veloci-
dade
H= regulação do combustível alta velocida-
de
T - IDLE - MIN = regulação do mínimo
14) Arrancador (Starter)
15) Comando do dispositivo de escorva (Primer)
16) Freio da corrente (a seta branca indica a
direcção onde é solto o travão)
17) Sentido de montagem da corrente
ambas as mãos, para permitir o controlo da
máquina e reduzir o risco de ressalto.
4) Antes de usar esta máquina leia o manual de
instruções.
5) O operador que usa esta máquina, utilizada
em condições normais para uso diário contínuo,
pode estar exposto a um nível de ruído igual ou
superior a 85 dB (A). Use protecções acústicas e
vista o capacete de protecção.
6) Use luvas e calçados de protecção!
SÍMBOLOS 3
SÍMBOLOS EXPLICATIVOS NA MÁQUINA (se presentes)
2. SÍMBOLOS
5
1 2 3
4 6
11
12
13
14
15
16
17
