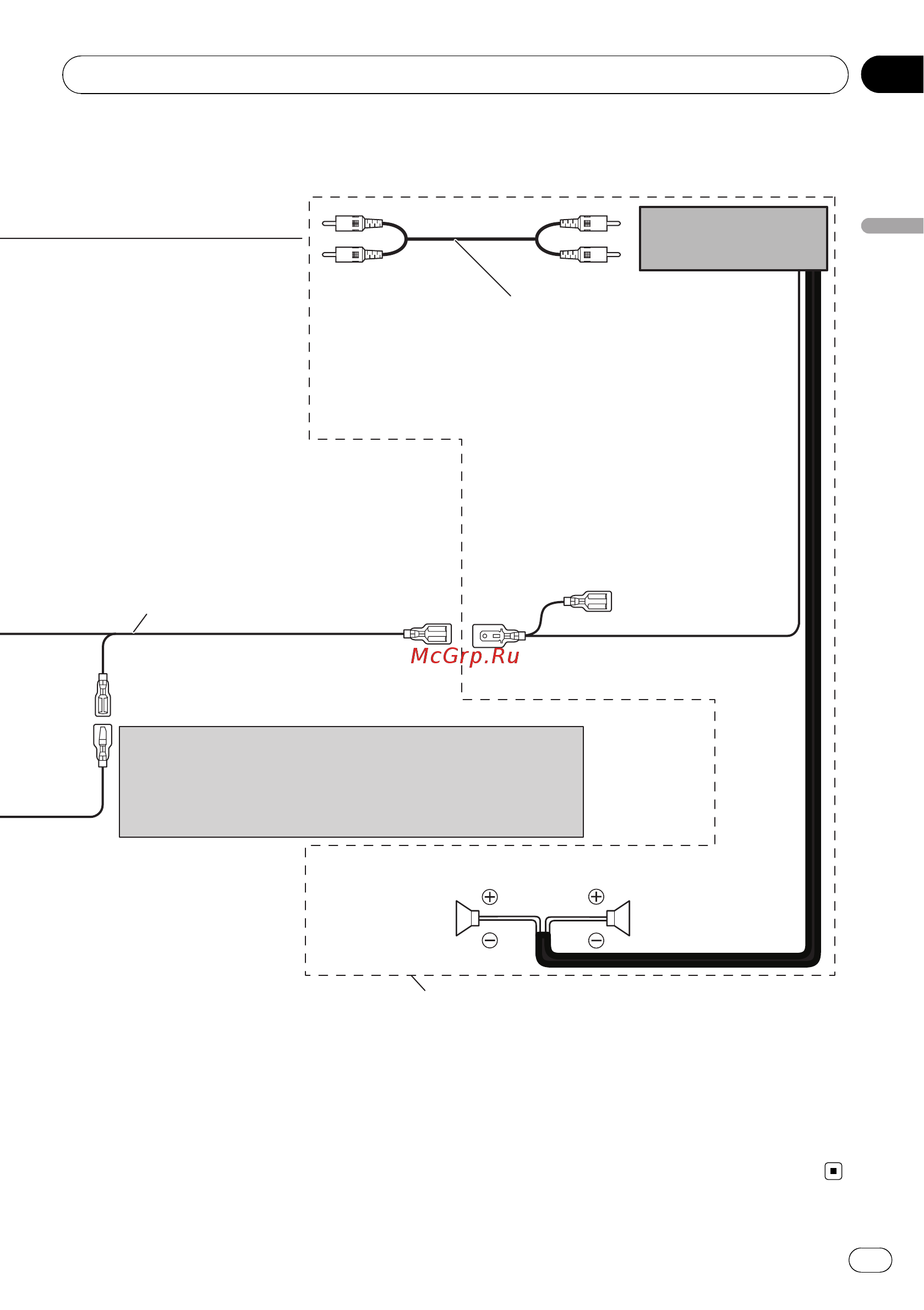

Усилитель мощности

(продается отдельно)

Левый Правый

Система дистанционного управления

Выполните данные подключения, когда используется

усилитель, который не входит в состав обязательного

оборудования.

Синий/белый

Подключите к клемме системы

контроля усилителя мощности (макс.

300 мА 12 В пост. ток).

Синий/белый (7*)

Подключите к клемме управления реле

автомобильной антенны (макс. 300 мА 12 В

пост. ток).

Синий/белый (6*)

Расположение штырей ISO разъема может быть различным в

зависимости от типа автомобиля. Соедините 6* и 7* когда

штырь 5 это штырь типа управления антенны. В других типах

автомобилей никогда не соединяйте 6* и 7*.

Задний динамик Задний динамик

Соедините с кабелями RCA

(продаются отдельно)

Соединения

Раздел

Соединения
